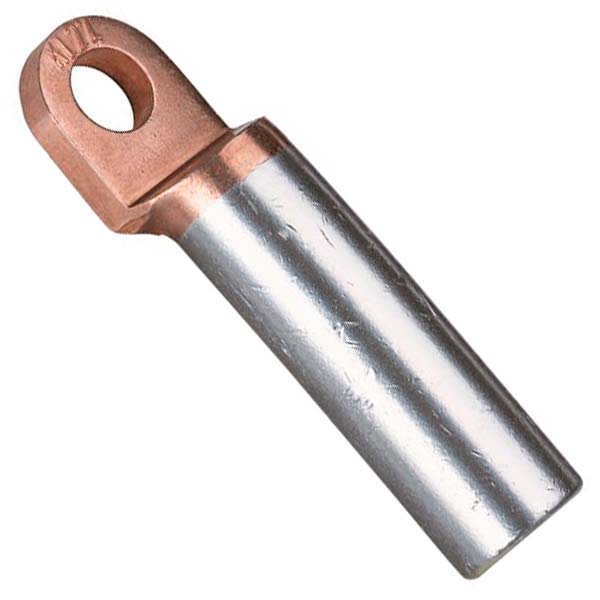

Kabelsko AL/CU flerkoret 150mm²/massiv 185mm² Ø12 - 1 stk.
Kabelsko AL/CU flerkoret 150mm²/massiv 185mm² Ø12 - 1 stk.
Kabelsko AL/CU fra Klauke er en preskabelsko til sikre forbindelser mellem aluminium- og kobberledere, bygget til Ø12 mm boltforbindelser. Den dækker flerkorede (RM/SM) ledere op til 150 mm² og massive/sektorformede (... Se mere
10 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kabelsko AL/CU fra Klauke er en preskabelsko til sikre forbindelser mellem aluminium- og kobberledere, bygget til Ø12 mm boltforbindelser. Den dækker flerkorede (RM/SM) ledere op til 150 mm² og massive/sektorformede (SE) ledere op til 185 mm², så du har én kabelsko til flere ledertyper i samme dimension.
Den bruges typisk til trækaflastede forbindelser af aluminiumledere og luftledninger, hvor en aluminiumkabel skal termineres sikkert mod en kobberforbindelse, for eksempel i fordelingsanlæg eller ved overgang fra luftledning til kabel. Med sin opbygning til fugtige rum og udendørs installationer passer den til elektrikere og installatører, der arbejder med AL/CU-overgange under krævende forhold.
Fordele ved kabelskoen
- Bred lederdækning: Passer til flerkorede (RM/SM) ledere op til 150 mm² og massive/sektorformede (SE) ledere op til 185 mm², så du undgår at skulle lagerføre flere varianter.
- Kontaktfedt inkluderet: Kabelskoen er fyldt med kontaktfedt, der giver et bedre presseresultat og beskytter forbindelsen mod korrosion.
- Forseglet mod fugt: Langsgående forseglet udgave med oliestop og et solidt kobberbeslag, der kan skrues på, gør den velegnet til fugtige rum og udendørs installationer.
- Nem presning: Pressemarkeringer og kodetal 25 gør det let at vælge det rigtige presseværktøj og udføre en korrekt presning.
- Enkel kabelindføring: Præcis endebearbejdning gør det nemt at føre lederen ind i kabelskoen ved montage.
Bygget efter standarderne for aluminiumledere
Kabelskoen er fremstillet af E-aluminium og kobber (EN13600) med blank overflade, og den følger DIN EN 60228 for aluminiumledere samt DIN EN 50182 for luftledninger af aluminium, mens rørdiameteren er dimensioneret efter DIN 46329. Med en bredde på 30 mm, en indvendig diameter på 16,3 mm og en længde til centerhul på 104 mm giver den en fast referenceramme, når du skal vælge den rette kabelsko til en aluminium-kobber-overgang.
Ofte stillede spørgsmål om Kabelsko AL/CU flerkoret 150mm²/massiv 185mm² Ø12 - 1 stk.
Hvad kan denne kabelsko bruges til?
Kabelskoen er lavet til trækaflastede forbindelser af aluminiumledere iht. DIN EN 60228 og til luftledninger af aluminium iht. DIN EN 50182. Den bruges typisk, når en aluminiumleder skal termineres og forbindes til en kobberforbindelse, for eksempel i fugtige rum eller udendørs installationer. Selve kabelskoen er fremstillet i E-aluminium med et kobberbeslag (EN 13600), der kan skrues på ved hjælp af en bolt på 12 mm, så du får en stabil og korrosionssikker overgang mellem de to metaltyper.
Hvorfor er kabelskoen fyldt med kontaktfedt?
Kabelskoen leveres fyldt med kontaktfedt, som skal sikre et optimalt presseresultat, når lederen føres ind og presses fast. Fedtet hjælper med at fortrænge fugt og oxidering fra kontaktfladen mellem aluminium og leder, hvilket er særligt vigtigt ved aluminium, da metallet ellers let danner et isolerende oxidlag, der kan give en dårligere elektrisk forbindelse over tid.
Kan kabelskoen bruges udendørs og i fugtige rum?
Ja, den er netop designet til den type forhold. Den langsgående forseglede udgave med oliestop holder fugt ude af presseforbindelsen, og det solide kobberbeslag kan skrues fast for en holdbar bolttilslutning. Det gør kabelskoen velegnet til tilslutning af aluminiumledere på kobberforbindelser, hvor kablet er udsat for vejrlig eller fugt.
Hvordan ved jeg, at jeg presser kabelskoen korrekt?
Kabelskoen har et kodetal, der gør det nemt at finde det rigtige presseværktøj til opgaven, samt tydelige pressemarkeringer, som viser, hvor og hvordan presningen skal placeres. Den præcise endebearbejdning på kabelskoen gør desuden, at lederen føres let og korrekt ind i røret inden presning.
Hvad er forskellen på at bruge kabelskoen til en 150 mm² flerkoret leder og en 185 mm² massiv leder?
Kabelskoen dækker to lederdimensioner inden for samme model: 150 mm² til en flerkoret (flertrådet) leder og 185 mm² til en massiv leder. Forskellen ligger i lederens opbygning, ikke i selve kabelskoens funktion. En flerkoret leder på 150 mm² er sat sammen af mange tynde tråde og fylder derfor mere end en massiv leder med samme nominelle tværsnit, hvorfor de to lederstørrelser passer til samme rørdiameter i kabelskoen. Hvilken af de to der er relevant for dig, afhænger af hvilken type kabel du arbejder med i den konkrete installation.
Hvad betyder betegnelserne RM, SM og SE for lederne?
RM (rund flertrådet), SM (sektorformet flertrådet) og SE (sektorformet enkelttrådet) beskriver lederens tværsnitsform. Kabelskoen er beregnet til rundpressede RM/SM/SE-ledere, men sektorformede ledere (SM og SE) skal rundes af, inden de føres ind i kabelskoen, da selve pressekammeret er cirkulært. Rund enkelttrådet (RE) er ikke omfattet af denne kabelsko. Hvilken lederform du har, afhænger af det kabel, der allerede er trukket, og bør altid vurderes konkret ved installationen.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
