Relæ 16A 1 slutte + 1 bryde 230V 1M
Relæ 16A 1 slutte + 1 bryde 230V 1M

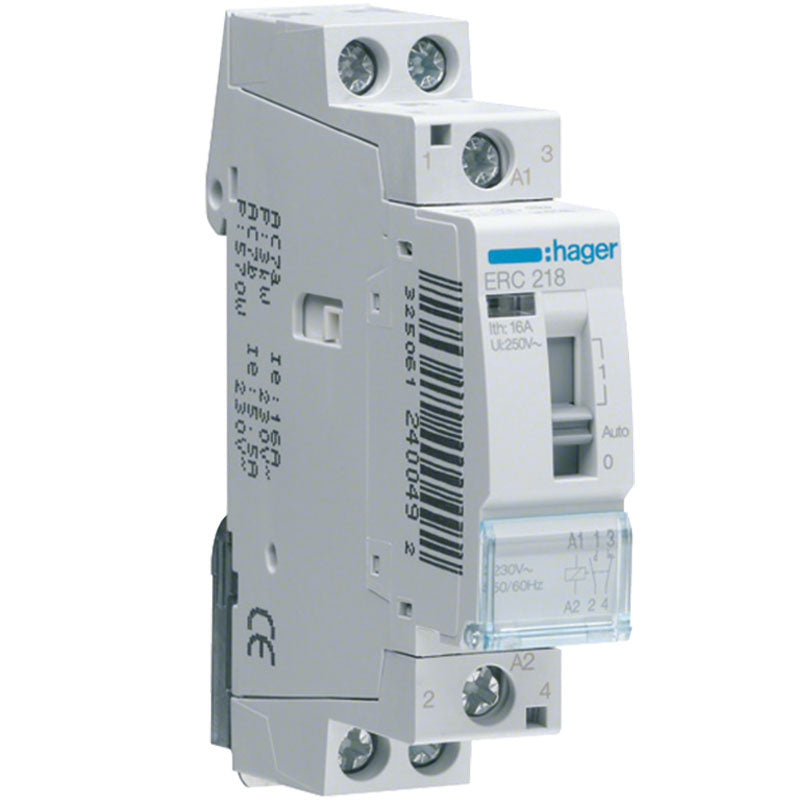

Dette relæ fra Hager er bygget til styring af automatikanlæg i forbindelse med tryk- og betjeningsknapper, og det klarer op til 16 A med én sluttekontakt og én brydekontakt. Med en spolespænding på 230 V passer det di... Se mere
0 stk på lager
29 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Dette relæ fra Hager er bygget til styring af automatikanlæg i forbindelse med tryk- og betjeningsknapper, og det klarer op til 16 A med én sluttekontakt og én brydekontakt. Med en spolespænding på 230 V passer det direkte ind i almindelige 230 V-styrekredse, og modulbredden på 17,5 mm (1 modul) gør det nemt at placere i en standard el-tavle.
I praksis bruges relæet til at koble automatik til og fra, styret via eksterne trykknapper eller kontakter, og det er velegnet både i boliginstallationer og mindre erhvervstavler. Fronten har en omskifter til hånd-0-automatik, så du kan overstyre den automatiske drift manuelt, når der skal fejlsøges eller testes på anlægget.
Fordele ved relæet
- Kontaktfunktion: 1 sluttekontakt + 1 brydekontakt giver fleksibel styring af to funktioner samtidig
- Belastning: Klarer 16 A ved en nominel spænding på 250 V, 50/60 Hz, i driftskategori AC1
- Manuel overstyring: Omskifteren på fronten (hånd-0-automatik) gør det muligt at koble uden om automatikken
- Lang levetid: Godkendt til 1.000.000 koblinger, så det holder til mange års daglig drift
- Fleksibel tilslutning: Tager massiv leder på 1-10 mm² eller fleksibel leder på 1-6 mm²
- Kompakt format: Kun 17,5 mm bred (1 modul), så det fylder minimalt i tavlen
Robust til krævende driftsforhold
Relæet arbejder i et driftstemperaturområde fra -10 til +50 °C, hvilket gør det velegnet til de fleste tavlerum, også dem uden aktiv køling. Det er produceret i Europa og fungerer som et solidt bindeled mellem betjeningsknapper og den automatik, der skal styres, uanset om det drejer sig om en simpel tænd/sluk-funktion eller en mere sammensat styrekreds.
Ofte stillede spørgsmål om Relæ 16A 1 slutte + 1 bryde 230V 1M
Hvad kan relæet bruges til?
Relæet er lavet til styring af automatikanlæg i el-installationer, for eksempel i forbindelse med tryk- og betjeningsknapper. Du bruger det typisk, når en svag styrestrøm skal koble en større belastning til eller fra, uden at styrekredsen skal belastes direkte. Relæet har desuden en omskifter på fronten, så du kan overstyre driften mellem hånd, 0 og automatik, hvilket er praktisk, hvis du midlertidigt vil styre anlægget manuelt uden at ændre i selve installationen.
Hvilken spænding og strømstyrke kører relæet på?
Relæet har en nominel spænding på 250 V ved 50/60 Hz og en spolespænding på 230 V, mens kontakterne er dimensioneret til 16 A. Det arbejder i driftskategori AC1, som dækker almindelig vekselstrømsbelastning uden induktive stød. Relæet er godkendt til op imod 1.000.000 koblinger og kan bruges i omgivelser med en drifttemperatur fra -10 til +50 °C.
Hvilke ledningstværsnit kan sluttes til relæet?
Relæets klemmer tager massiv leder i tværsnit fra 1 til 10 mm² eller fleksibel (flertrådet) leder fra 1 til 6 mm². Det giver en vis fleksibilitet i forhold til, hvilke kabeltyper du står med i tavlen, uden at du behøver skifte til stikklemmer eller adaptere. Relæet fylder ét modul, svarende til 17,5 mm i bredden, hvilket gør det nemt at placere sammen med andet tavlemateriel på DIN-skinnen.
Hvad er forskellen på en sluttekontakt og en brydekontakt på relæet?
Relæet har én sluttekontakt og én brydekontakt, altså i alt to udgange, der reagerer modsat af hinanden, når spolen aktiveres. Sluttekontakten er åben i hvile og lukker kredsen, når relæet trækker, mens brydekontakten er lukket i hvile og åbner kredsen, når relæet trækker. Det gør relæet velegnet, hvis du i samme styringsopgave både skal tænde en funktion og samtidig slukke en anden, for eksempel i en simpel skifteopgave mellem to tilstande.
Hvad betyder omskifteren mellem hånd, 0 og automatik?
Fronten på relæet har en omskifter med tre positioner. I automatik-position styres relæet normalt af styrekredsen, altså tryk- og betjeningsknapperne i anlægget. I hånd-position kan du selv aktivere relæet manuelt, uden at styresignalet er til stede, hvilket er nyttigt ved test eller fejlfinding. I 0-position er relæet slået fra uanset styresignal, hvilket giver dig en sikker måde at isolere kredsen på under service.
Er dette relæ det samme som en kontaktor, og hvornår skal jeg vælge hvad?
Dette produkt er specifikt et relæ med én sluttekontakt og én brydekontakt til 16 A og styringsformål i automatikanlæg, og det adskiller sig fra større kraftkontaktorer, som typisk kobler flere faser til motorer eller store belastninger. Skal du bruge produktet til styring af enkeltfunktioner via tryk- og betjeningsknapper med mulighed for manuel overstyring, passer dette relæ til opgaven. Er der tale om kobling af større motorlaster eller flerfasede anlæg, bør valget af det korrekte materiel altid vurderes af en autoriseret elinstallatør ud fra den konkrete opgave.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
