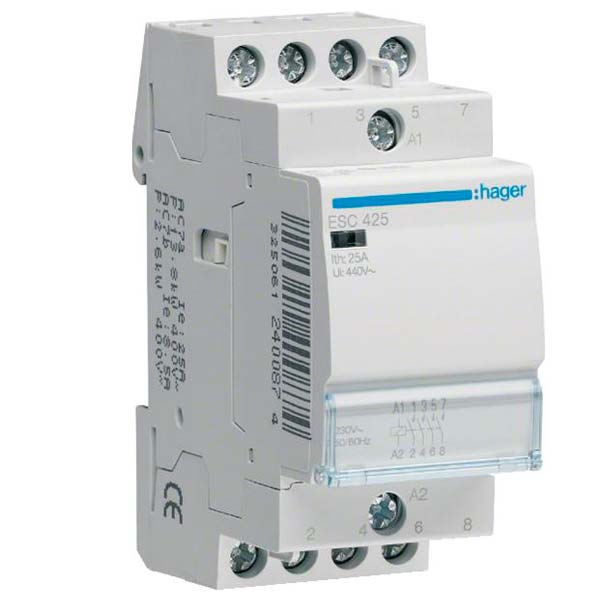

Kontaktor 25A 4 slutte 24V 2M

Kontaktoren fra Hager er lavet til at styre og koble belysningsanlæg og varmeanlæg i bolig og kontormiljøer. Tænk på den som en fjernstyret kontakt, der lader dig tænde og slukke store belastninger, for eksempel en gruppe lysarmaturer eller et varmeanlæg, uden at strømmen skal føres gennem en almindelig afbryder. Den arbejder i driftskategori AC1, som dækker belastninger med lav induktans som netop belysning og varme, og som ikke stiller de samme krav som eksempelvis motordrift.

"4 slutte" betyder, at kontaktoren har fire sluttekontakter, altså fire kontaktpunkter der lukker kredsen, når spolen aktiveres med styrespænding. Det gør det muligt at koble flere kredse samtidig med én enkelt styreimpuls, hvilket er praktisk hvis du for eksempel skal tænde flere grupper lys eller varmekredse på én gang. Kontaktoren er dimensioneret til at klare op imod 1.000.000 koblinger, hvilket giver en solid levetid ved normal daglig brug.

Klemmerne tager massive ledere på 1 til 10 mm² eller fleksible ledere på 1 til 6 mm², så den passer til de fleste almindelige installationskabler i bolig- og erhvervstavler. Kontaktoren fylder 2 moduler (2M) i din tavle, hvilket er en relativt kompakt bredde, der gør den nem at placere sammen med andet tavlemateriel uden at optage unødig plads. Den tåler desuden driftstemperaturer fra -10 til +50 °C, så den fungerer stabilt både i uisolerede tekniske rum og i mere tempererede omgivelser.

Der er ikke oplyst nogen IP-klasse eller vådrumsgodkendelse for denne kontaktor, så den er tænkt til montage i en tavle eller et kapslet skab, som i sig selv giver den nødvendige beskyttelse mod støv og fugt. Skal den bruges i et miljø med særlige krav til kapsling, bør det vurderes af en autoriseret elinstallatør, der kan sikre den rette samlede løsning for tavle og komponenter.

De to spændinger dækker ikke det samme. De 24V er styrespændingen til kontaktorens spole, altså den lave spænding der skal til for at aktivere selve koblingen. De 440V er den nominelle spænding for den kreds, kontakten kan bryde og slutte, altså belastningssiden med lyset eller varmen. Det er derfor helt normalt, at en kontaktor har en lav styrespænding og samtidig kan håndtere en højere spænding i den kreds, den styrer. Er du i tvivl om, hvilken opsætning der passer til din installation, bør en autoriseret elinstallatør altid stå for den endelige vurdering.

AC1 dækker belastninger med lav induktans, som eksempelvis belysning og varmeelementer, hvor strømforholdene ved tænd og sluk er forholdsvis skånsomme for kontaktoren. Det er en anden kategori end de betegnelser, der bruges til motorstyring, hvor opstartsstrømme og induktive belastninger stiller andre krav til kontaktorens dimensionering. Denne kontaktor er beskrevet til styring af belysning og varme, og det er den kategori, den er testet og markedsført til.
