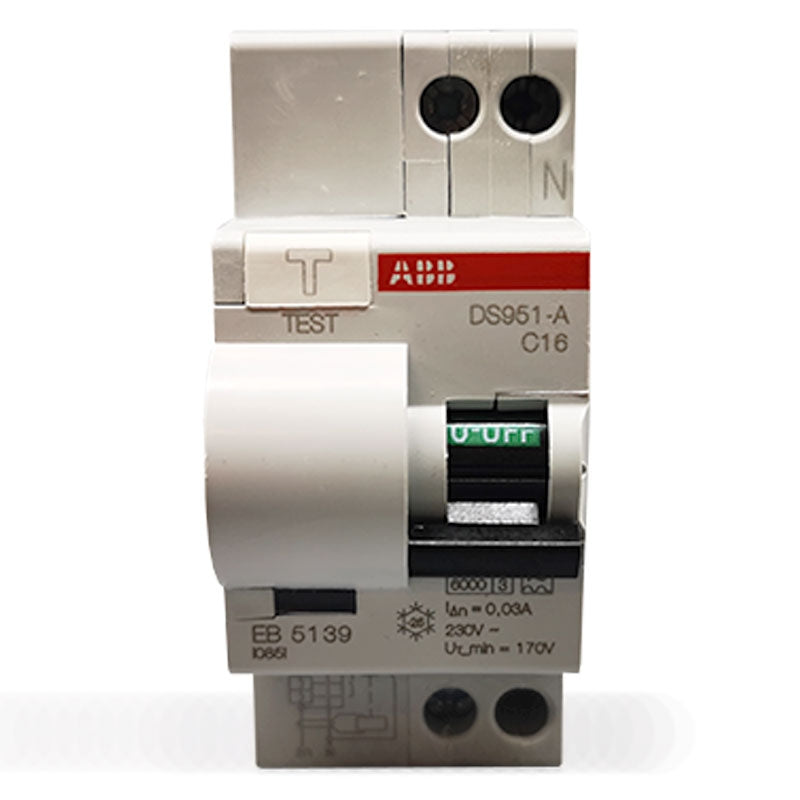

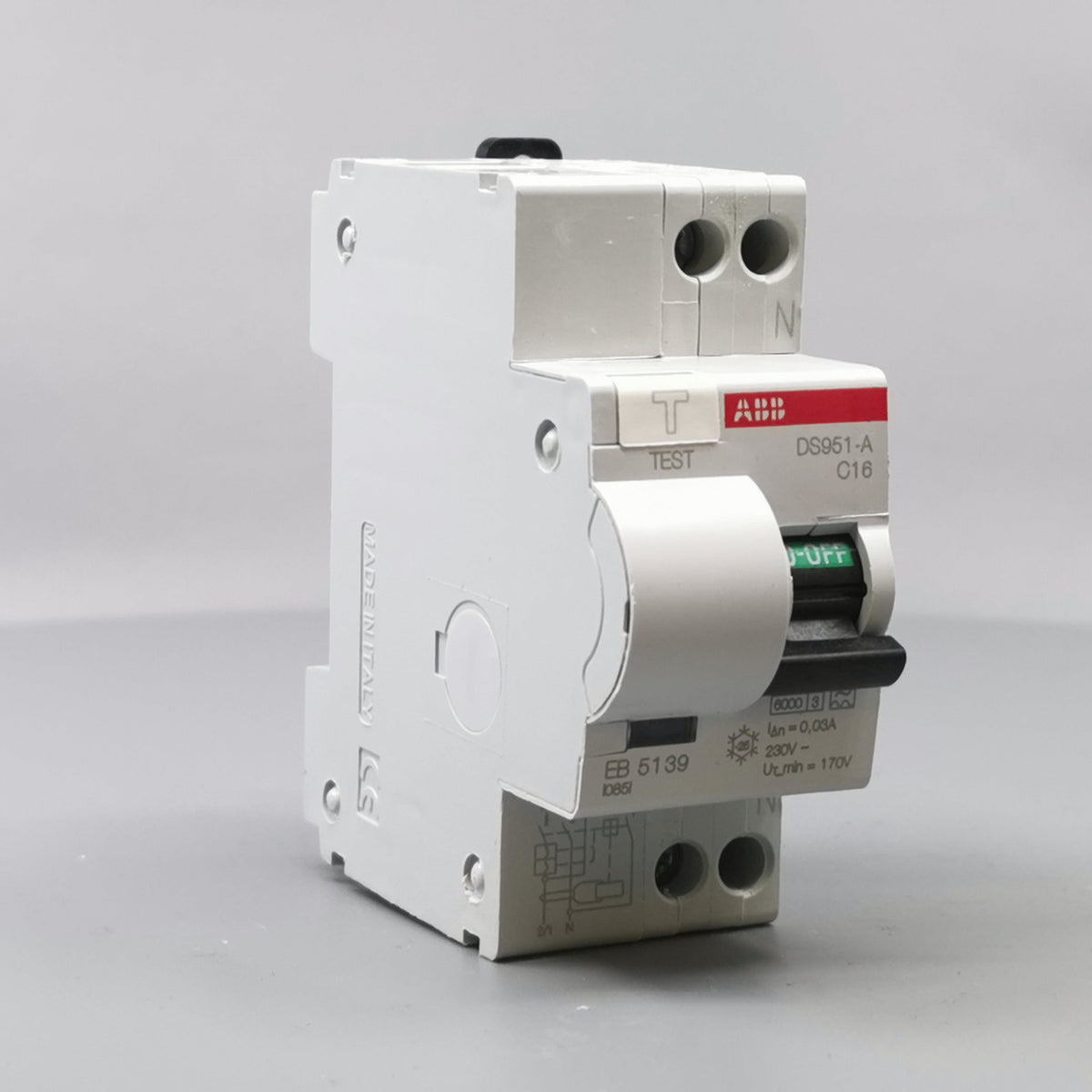

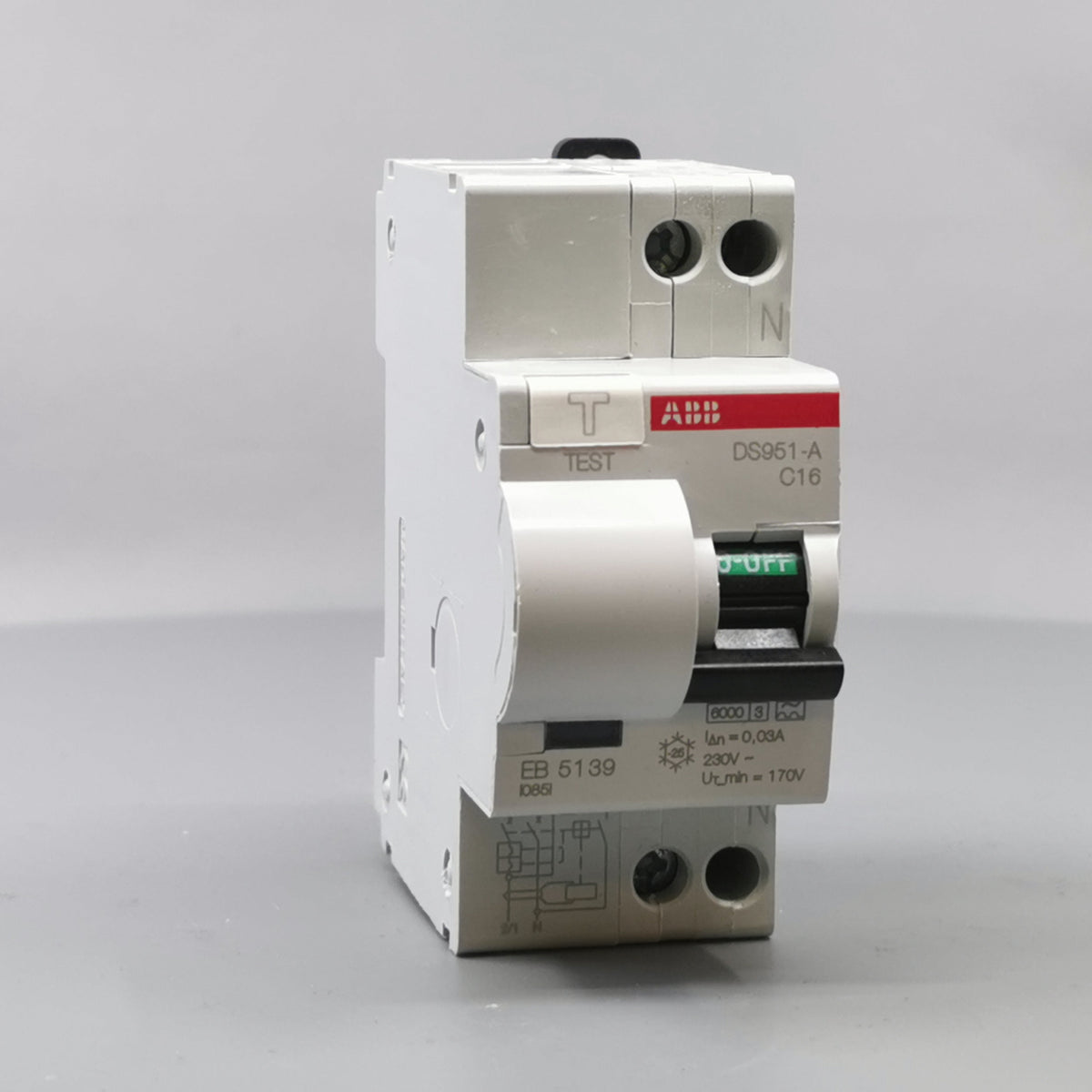

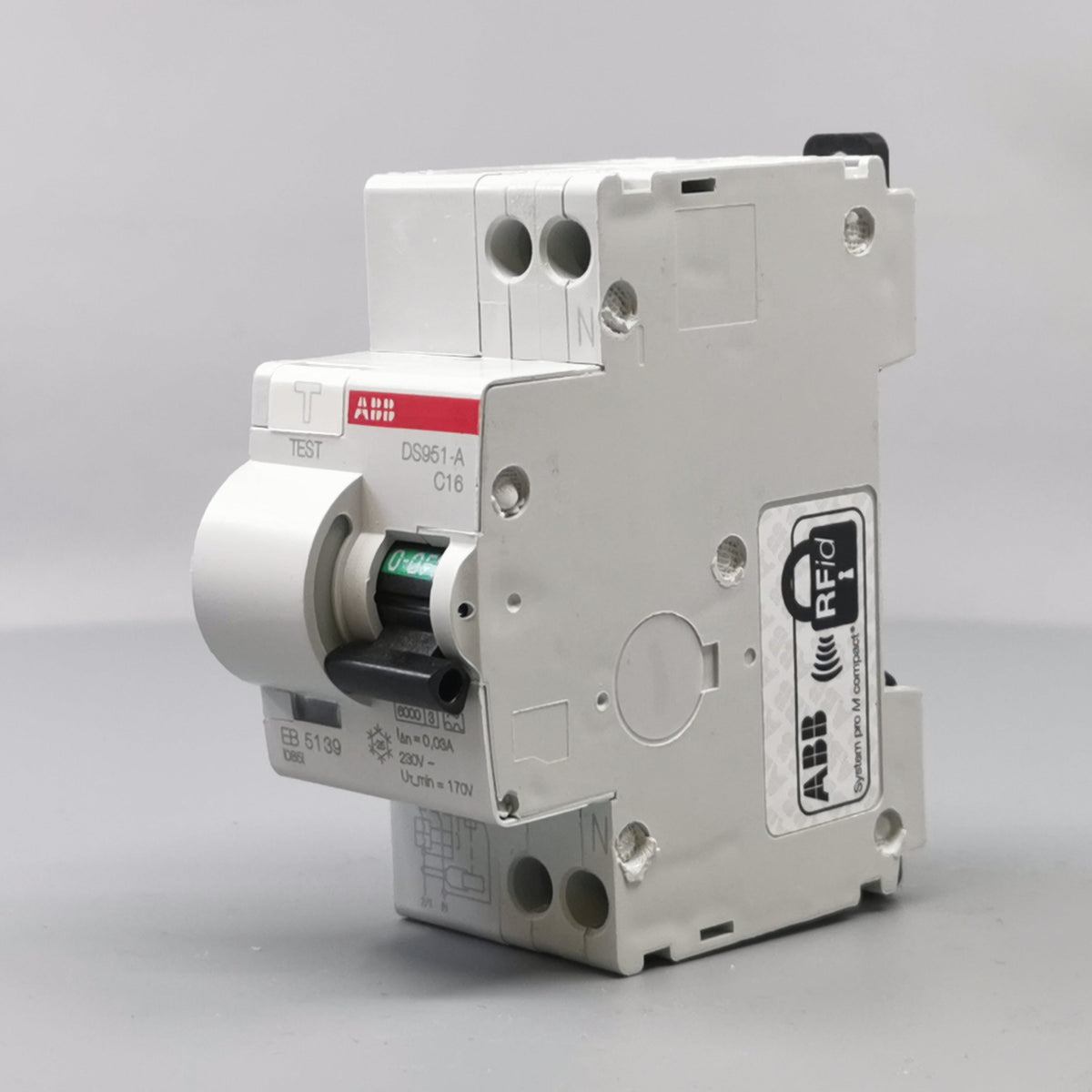

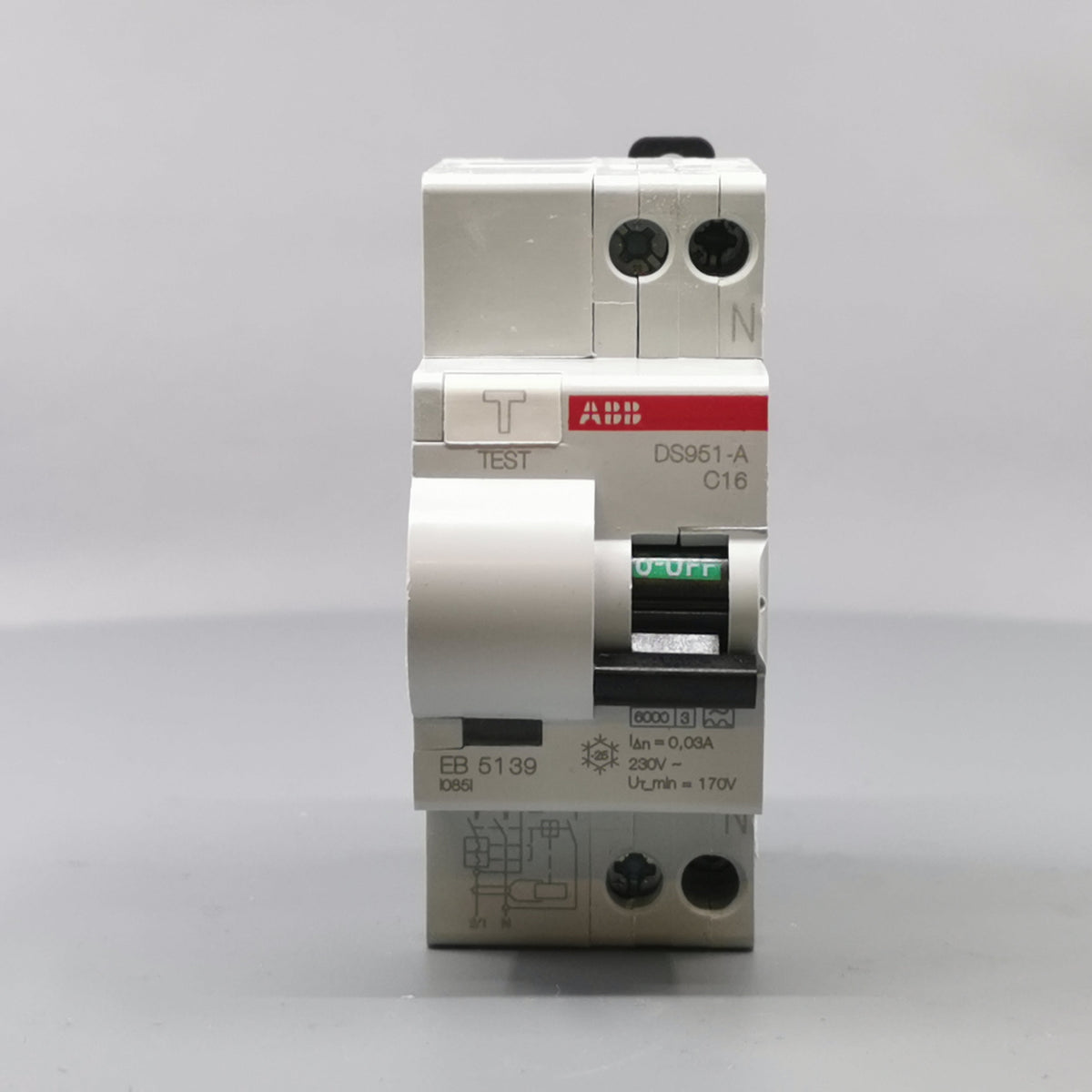

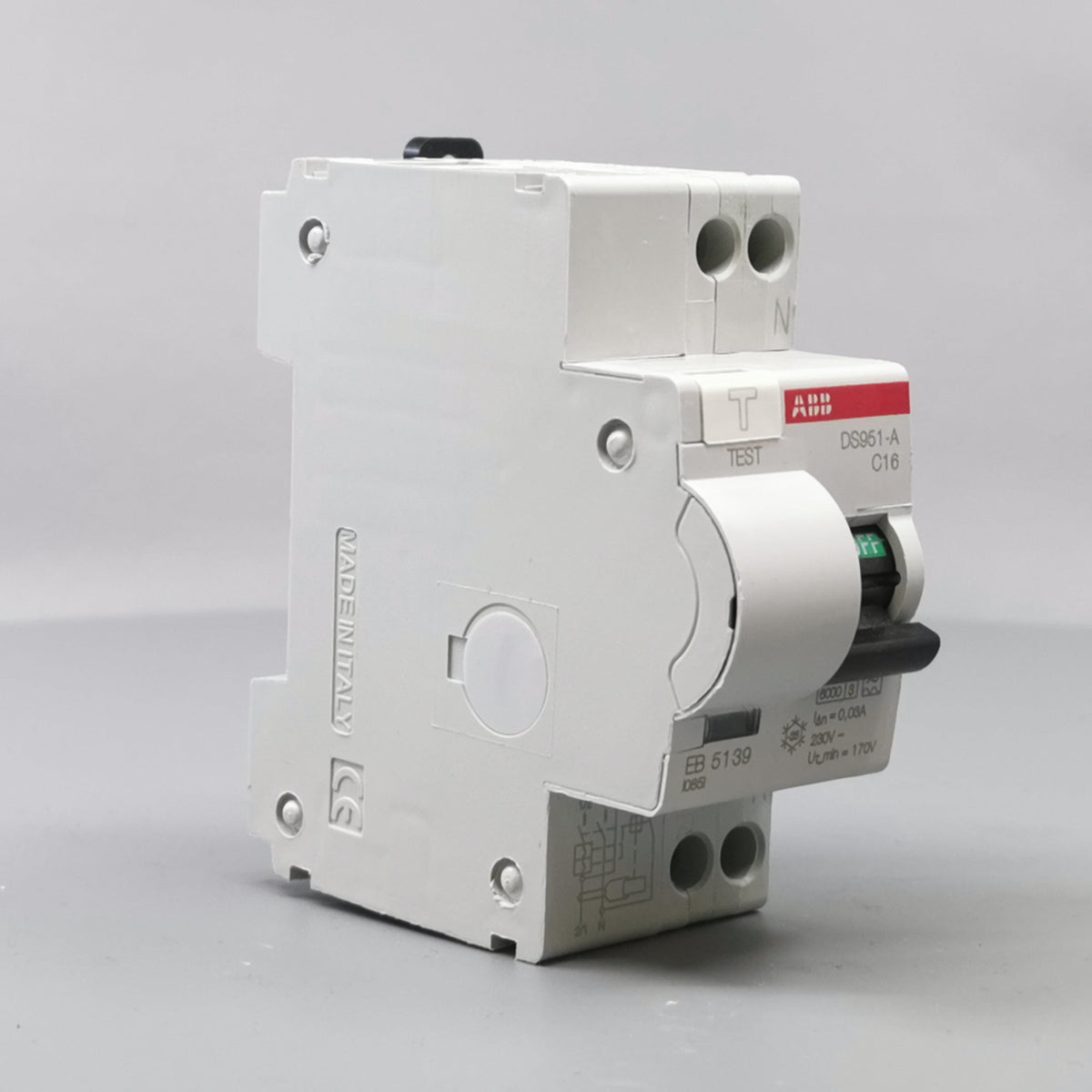

Fejlstrømskombiation hpfi 1-pol +N C-16A 30mA

Denne fejlstrømskombination samler to beskyttelsesfunktioner i én enhed: en fejlstrømsdel (HPFI) og en automatsikring. HPFI-delen reagerer på lækagestrøm på 30 mA og afbryder kredsløbet, hvis strøm løber den forkerte vej, for eksempel gennem en person eller en fejlbehæftet installation. Automatsikringsdelen med C-16A karakteristik beskytter samtidig kredsløbet mod overbelastning og kortslutning. Fordi begge funktioner sidder i samme enhed, sparer du plads i tavlen sammenlignet med to separate komponenter. Den er beregnet til enfaset kredsløb og er en del af den elektromagnetiske RCBO-serie DS9, som følger IEC 61009-standarden for denne type kombinationsafbrydere.

C-16A angiver automatsikringens mærkestrøm og udløsekarakteristik. 16 A er den strøm, kredsløbet er dimensioneret til at bære kontinuerligt, mens C-karakteristikken beskriver, hvor hurtigt enheden reagerer ved kortslutning eller høj overstrøm. Sammen med den valgte lækagestrøm på 30 mA giver det en samlet beskyttelse, der passer til almindelige enfasede installationer, hvor der er brug for både overbelastningsbeskyttelse og fejlstrømsbeskyttelse i samme komponent. Det er en fast fabriksindstillet kombination, så du skal vælge en model med de rigtige værdier til det aktuelle kredsløb, hvilket en autoriseret elinstallatør kan hjælpe med at fastlægge.

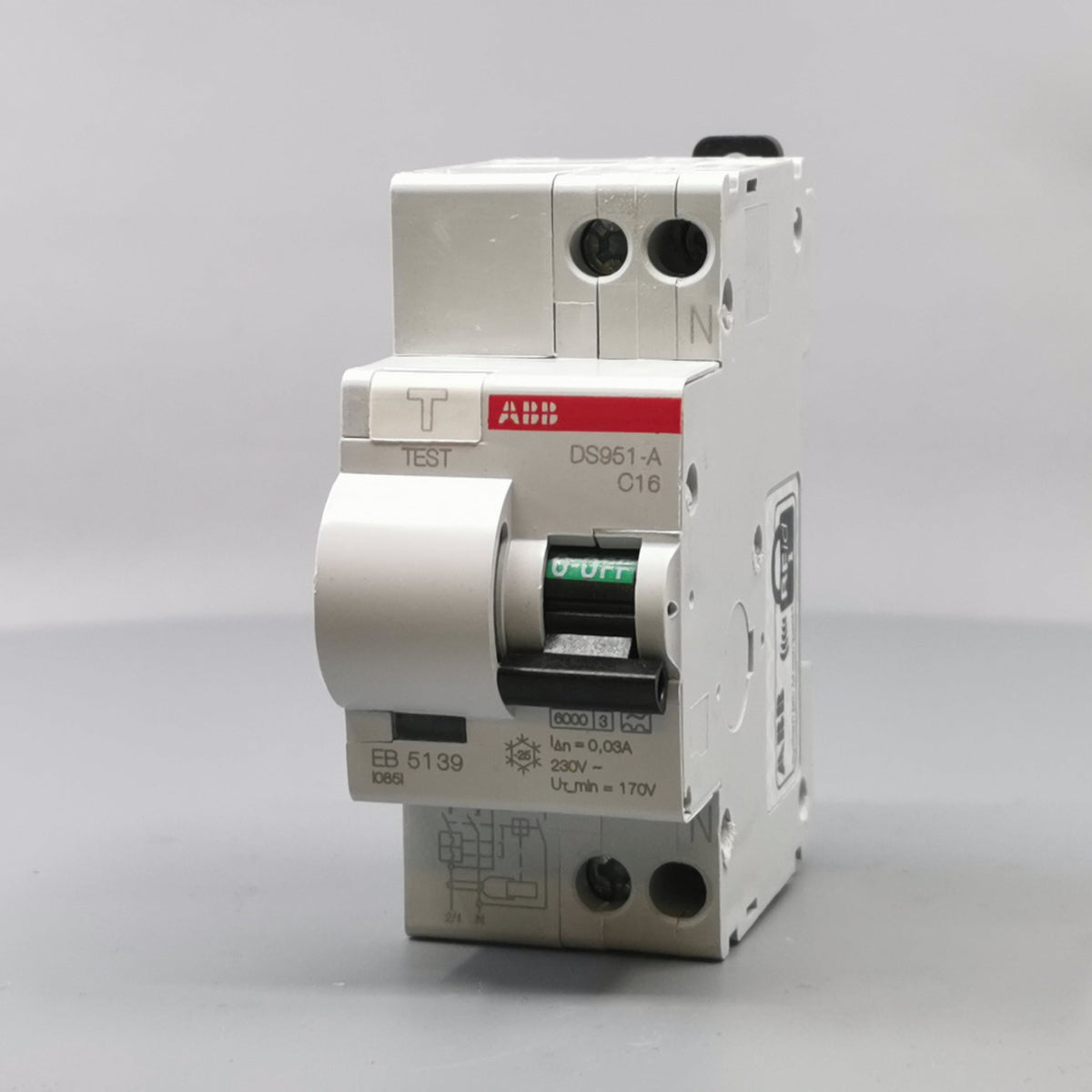

Håndtaget er udført i rødt og grønt, så du hurtigt og på afstand kan se, om enheden er tændt eller slået fra, uden at skulle læse en lille mærkning tæt på tavlen. Det gør det nemmere at få et overblik i en tavle med mange kredsløb, især når man skal fejlfinde eller bare tjekke status ved et hurtigt kig. Denne løsning er en del af DS9-seriens design, som er tænkt til at gøre daglig drift og kontrol mere brugervenlig for både elektrikere og driftspersonale.

Enheden har et indikatorvindue foran på huset, hvor udløsestatus vises direkte. Det betyder, at du med et hurtigt blik kan konstatere, om det er en fejlstrømsudløsning eller en overbelastning, der har slået kredsløbet fra, hvilket gør det lettere at finde årsagen, før du forsøger at genindkoble. Denne form for visuel statusindikation er særligt nyttig i tavler med flere kredsløb, hvor det ellers kan være tidskrævende at spore, hvilken enhed der har reageret.

DS9-serien findes i flere udgaver med forskellig brydeevne: DS941 har 4,5 kA, DS951 har 6 kA, og DS971 har 10 kA. Denne konkrete model er en DS951-type og har dermed en brydeevne på 6 kA, målt i henhold til IEC 61009. Brydeevnen angiver, hvor stor en kortslutningsstrøm enheden kan afbryde sikkert, og skal matche de forhold, der er i den konkrete installation. Da valget mellem de tre typer afhænger af kortslutningsforholdene i den enkelte tavle, bør det altid være en autoriseret elinstallatør, der vurderer, hvilken brydeevne der er korrekt og tilstrækkelig til opgaven.
