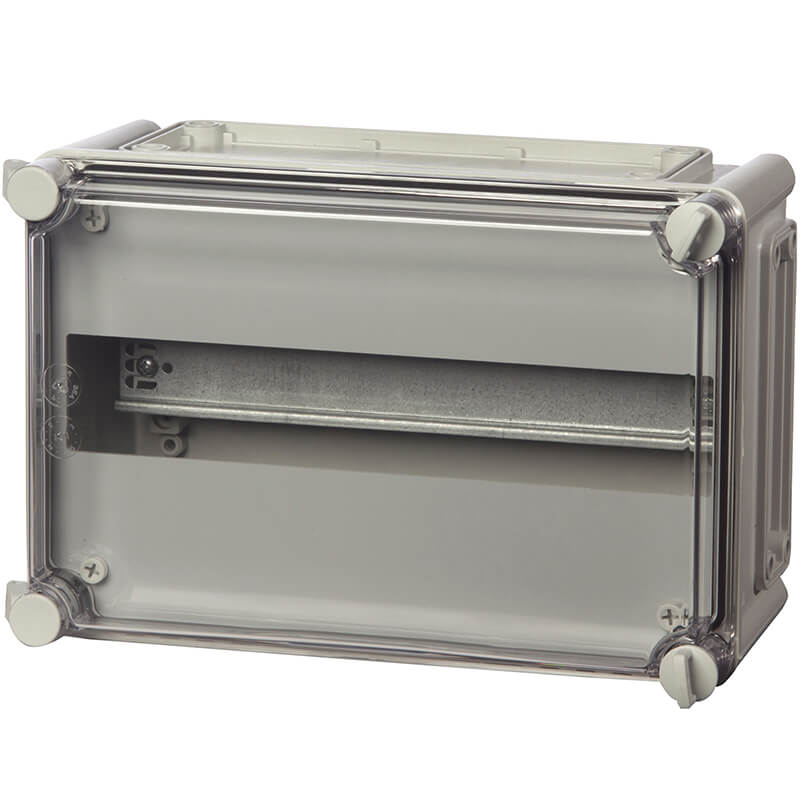

Fibox Dinskinne Tavle 1x14 M

Tavlen, som har typebetegnelsen JBJD-1, er lavet til modulopbygning af mindre tavleanlæg. Den har plads til 1x14 modul, hvilket gør den velegnet til gruppetavler med automatsikringer, HPFI-relæer eller andet DIN-monteret materiel i mindre installationer, hvor du har brug for en samlet, aflåst og beskyttet kasse. Med målene 190 x 280 x 130 mm (højde x bredde x dybde) er den kompakt, men giver stadig god plads til kabelføring og oversigt i installationen.

Ja, tavlen leveres med DIN-skinne monteret, så du kan gå direkte i gang med at sætte modulmateriel op. Flangerne, som bruges til at føre kabler tæt og korrekt ind og ud af kassen, skal derimod bestilles særskilt. Tavlen er forberedt til 4 flangeblanketter i to størrelser, 2 stk. i str. 1 og 2 stk. i str. 2, så du kan sammensætte kabelindføringen efter det konkrete projekt.

Kassen er kapslet i IP65, hvilket betyder, at den er tæt mod støv og tåler kraftige vandstråler fra alle vinkler. Det gør den til et godt valg, hvis tavlen skal sidde udenfor, i fugtige rum eller andre steder med krav om høj beskyttelsesgrad. Kabinettet er lavet i polycarbonat i farven RAL 7035 (lysegrå) og kan bruges i temperaturer fra -40 °C til 120 °C, så både kulde udenfor og varmeudvikling fra materiellet inde i tavlen er der taget højde for.

Tavlen har dobbelt isolation, hvilket i praksis betyder, at kabinettet i sig selv giver en ekstra isolerende barriere omkring det materiel, der monteres i tavlen, uden at det kræver jordforbindelse på selve kabinettet. Det er en almindelig og fornuftig egenskab ved plastkabinetter til el-tavler, men den præcise sikkerhedsmæssige vurdering af den samlede installation, herunder jordforbindelse og valg af komponenter, bør altid overlades til en autoriseret elinstallatør.

Denne Fibox-tavle er kapslet i IP65, hvilket er den højeste af de to klasser, der typisk anvendes til denne type tavler til bolig og erhverv. IP65 er det rigtige valg, hvis tavlen skal placere sig udendørs, i vaskerum, kælderrum med fugt eller andre steder, hvor der kan komme direkte vandpåvirkning eller meget støv. Skal tavlen derimod sidde et sted med mindre udsættelse for fugt og snavs, kan en lavere klasse i nogle tilfælde være tilstrækkelig, men her afhænger valget helt af det konkrete installationssted, og det er en god idé at lade en elektriker vurdere kravene til den enkelte placering.

Tavlen er forberedt til to størrelser flangeblanketter, 2 stk. i str. 1 og 2 stk. i str. 2, som monteres i siden af kabinettet til kabelindføring. Str. 1-flangerne er de mindre af de to og passer til tyndere kabler eller føringer med færre ledninger, mens str. 2-flangerne giver plads til tykkere kabler eller flere kabler samlet ét sted. Hvilke af de fire flangepladser du reelt får brug for, afhænger af, hvor mange kabler der skal føres ind og ud af tavlen, og hvor tykke de er, så det kan være en god idé at kortlægge kabelbehovet, før flangerne bestilles.
