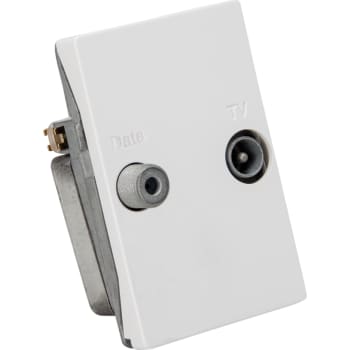

Antenneslutdåse - TV/Data, HVID (TD 241E)

D 241 E er en selektiv coax Multimedia tilslutningsdåse, der er beregnet til interaktive CATV netværk.

Egenskaber:

• Høj isolation imellem TV og DATA porten forhindrer evt. interferens genereret af det tilsluttede kabelmodem
• Usymmetrisk og selektiv kopling af returvej og fremvej til DATA porten, giver det laveste tilslutningstab og ingen intermodulation af returvej signalet
• Pålidelig SMD teknologi
• Afskærmning overholder Class A+ (10dB) ifølge EN 60728-2 (5.5)

Tekniske detaljer:

• Stikdåsetype: Slutdåse
• Form/design: FUGA
• Afskærmning:
  • Skærmdæmpning ved 30-300 MHz: > 95 dB
  • Skærmdæmpning ved 300-470 MHz: > 90 dB
  • Skærmdæmpning ved 470-1000 MHz: > 85 (470...1794MHz) dB
• Frekvensområde:
  • Frekvensområde: 5...1794 MHz
  • Frekvensområde TV: 258...1218 MHz
  • Frekvensområde DATA: 5...204 / 258...1794 MHz
• Tab:
  • Udkoblingsdæmpning TV: 73dB ved 5...30MHz - 60dB ved 30...204MHz - 4dB ved 258...1218MHz
  • Gennemgangstab IN-DATA: 0,6dB ved 5...204MHz - 4dB ved 258...1218MHz - 4db ved 1218...1794MHz
• Isolation:
  • Overhøringsdæmpning TV-DATA: 70dB ved 5...85MHz - 55dB ved 85...204MHz - 20dB ved 258...862MHz - 18dB ved 862...1794MHz
• Reflektionsdæmpning:
• Reflektionsdæmpning IND: 18dB ved 5...204MHz - 16dB ved 258...1218MHz - 14dB ved 1218...1794MHz
• Reflektionsdæmpning DATA: 18dB ved 5...204MHz - 16dB ved 258...1200MHz - 14dB ved 1200...1794MHz
• Reflektionsdæmpning TV: 18dB ved 258...300MHz - 20dB ved 300...1200MHz
