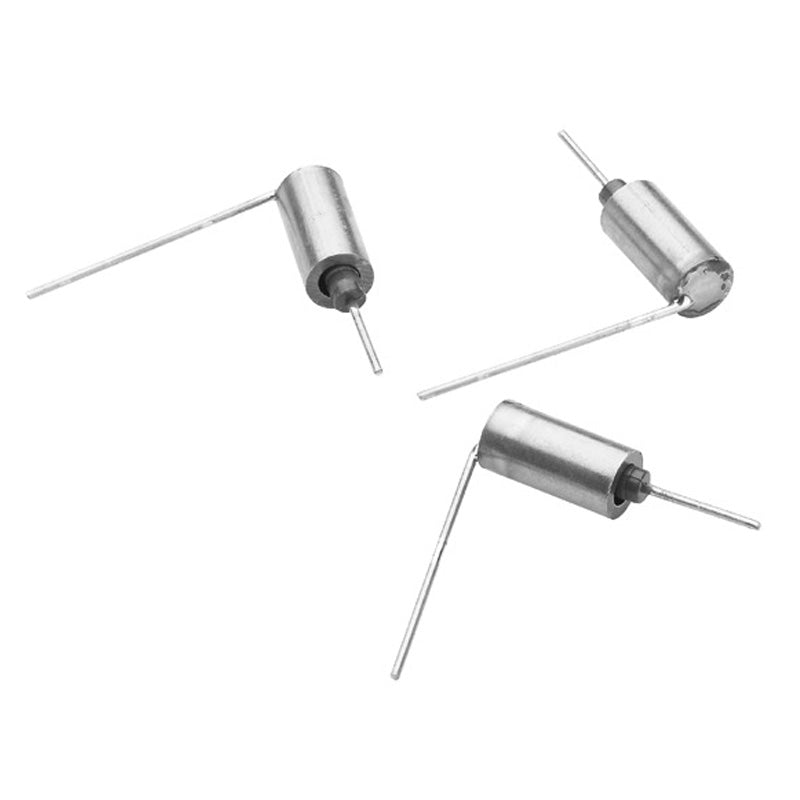

Slutmodstand 75 OHM

En slutmodstand er en lille komponent, der monteres for enden af en koaksial kabelstrækning, typisk i et antenne- eller kabel-tv-anlæg. Opgaven er at afslutte signalvejen korrekt, så signalet ikke reflekteres tilbage i kablet. Uden en slutmodstand kan der opstå refleksioner, som viser sig som støj, skygger eller ustabilt billede på tv'et. Denne model er en R 75 slutmodstand på 75 ohm, som er den impedans, der bruges i almindelige antenneinstallationer.

75 ohm er den impedans, som koaksialkabler til tv- og radiosignaler er bygget til at arbejde med. Når slutmodstanden matcher kablets impedans, "opslugs" signalet korrekt for enden af ledningen i stedet for at blive kastet tilbage og skabe forstyrrelser. Denne slutmodstand er derfor dimensioneret specifikt til 75 ohm, så den passer til den type anlæg, hvor koaksialkabler med denne impedans anvendes.

Slutmodstanden monteres for enden af en kabelstrækning eller på et ledigt antennestik, der ikke bruges til at tilslutte et apparat. Det gælder for eksempel et stik i et rum, hvor der ikke står et tv eller en radio tilsluttet, men hvor stikket alligevel sidder for enden af kabelnettet. På den måde bliver signalvejen lukket korrekt af, uanset om det tomme stik reelt bruges eller ej.

Ja. Da 75 ohm er den impedans, der bruges bredt i antenneanlæg til tv, radio og kabel-tv-signaler, fungerer slutmodstanden uafhængigt af, om det er tv- eller radiosignaler, der løber igennem kablet. Det afgørende er, at kabelinstallationen i forvejen er bygget op med 75 ohm koaksialkabel, hvilket er standarden i almindelige boliginstallationer.

Typiske tegn på manglende eller forkert afslutning af et antenneanlæg er dårligt tv-billede, sne i billedet, ustabilt signal eller ekko-lignende forstyrrelser, selvom signalstyrken fra selve antennen eller fordeleren ellers er i orden. Hvis der er ledige stik i anlægget, som ikke bruges til at tilslutte apparater, er det ofte her, at problemet opstår, fordi kabelvejen ikke er lukket korrekt af.
