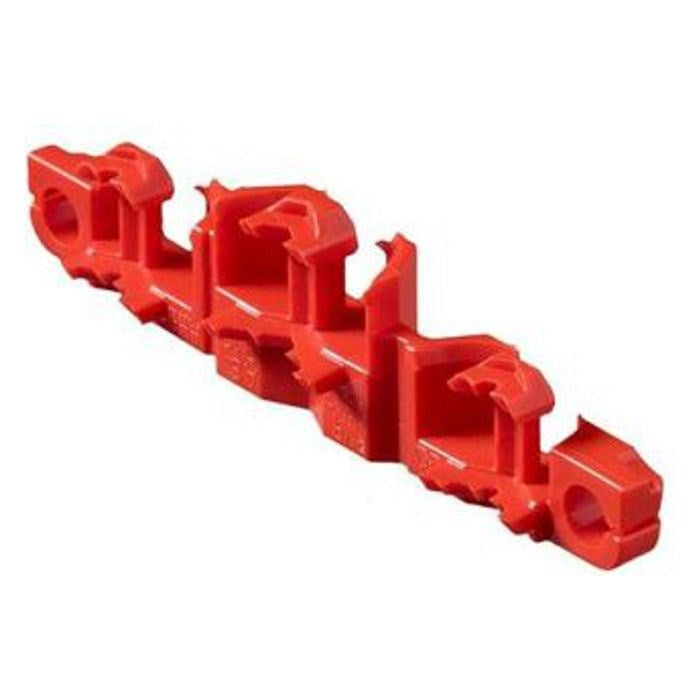

Aflastning AP9/AP10 AS 9.10 til 3 x Ø6…17 mm kabel
Aflastning AP9/AP10 AS 9.10 til 3 x Ø6…17 mm kabel
Denne trækaflastning fra ABB er lavet til AP9- og AP10-forgreningsdåser og sikrer op til 3 kabler i størrelsen Ø6-17 mm, så kablerne ikke trækkes løs eller belaster klemmerne inde i dåsen. Typebetegnelsen AS9.10 dække... Se mere
4 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne trækaflastning fra ABB er lavet til AP9- og AP10-forgreningsdåser og sikrer op til 3 kabler i størrelsen Ø6-17 mm, så kablerne ikke trækkes løs eller belaster klemmerne inde i dåsen. Typebetegnelsen AS9.10 dækker netop denne løsning til de to dåsetyper, og den er lavet i slagfast polyamid, der tåler driftstemperaturer fra -25 til 60 °C.
I praksis monteres aflastningen med en kabelbinder (medfølger ikke), som strammes rundt om kablet og fastholder det i aflastningens grebspunkt. Det gør den relevant, når du samler eller forgrener kabler i en AP9- eller AP10-dåse og vil undgå, at træk i kablet forplanter sig helt ind til klemmerne, både til nyinstallation og til reparation af eksisterende samlinger.
Fordele ved AS9.10 trækaflastning
- Kabeldimension: Passer til 3 kabler i størrelsen Ø6-17 mm, dækkende de fleste installationskabler i mindre og mellemstore forgreninger
- Materiale: Polyamid (PA), der giver en robust og slidstærk aflastning
- Driftstemperatur: Tåler -25 til 60 °C, så den fungerer både udendørs og i tekniske rum
- Kompakt størrelse: Mål på 76 x 20 x 12 mm (L x B x H) gør den nem at placere i dåsens ledningsføring
- Fleksibel montage: Kan placeres i begge sider af dåsen, og i AP9-dåsen også på tværs, hvis du har brug for to aflastninger
Til AS9- og AS10-dåser med forskellige kabelkombinationer
I en AS9-dåse kan aflastningen håndtere 3 kabler på Ø6-17 mm hver, mens en AS10-dåse typisk kombineres med ét kabel på Ø6-19 mm i midten og to kabler på Ø6-12 mm i siderne. Den fungerer også sammen med 3 fleksible tilslutningskabler af typen H03VVH2-F 2x0,75 mm, hvilket gør den anvendelig i installationer med flere kabeltyper i samme dåse. Selve fastspændingen af kablet klares med en almindelig kabelbinder, som ikke følger med aflastningen.
Ofte stillede spørgsmål om Aflastning AP9/AP10 AS 9.10 til 3 x Ø6…17 mm kabel
Hvad bruges denne kabelaflastning til?
Aflastningen AS9.10 fra ABB monteres inde i en AP9- eller AP10-forgreningsdåse og bruges til at aflaste op til 3 kabler, der føres ind i dåsen. Formålet er at sikre, at kablerne ikke trækkes løs eller belaster klemmerne, hvis der kommer et træk i kablet udefra. Den passer til kabler med en diameter på Ø6-17 mm, hvilket typisk dækker installationskabler i den størrelse, du finder i mindre og mellemstore forgreningsdåser.
Følger der kabelbindere med aflastningen?
Nej, selve fastspændingen af kablet i aflastningen sker med en kabelbinder eller strip, som ikke er en del af leverancen. Du skal altså have kabelbindere klar, når du monterer aflastningen, så kablet kan spændes fast korrekt i den udformede holder.
Hvor mange aflastninger kan jeg placere i samme dåse?
I både AP9- og AP10-dåser kan du montere to trækaflastninger, en i hver side af boksen, hvis du har brug for at aflaste kabler fra flere retninger. I AP9-dåsen er det derudover muligt at placere en aflastning på tværs af boksen, hvilket giver ekstra fleksibilitet, hvis pladsen eller kabelføringen kræver det.
Materiale, farve og driftstemperatur, hvad kan aflastningen tåle?
Aflastningen er fremstillet i polyamid (PA-plast) og leveres i rød farve, så den er nem at genkende inde i dåsen. Den tåler driftstemperaturer fra -25 til 60 °C, hvilket gør den velegnet til de fleste installationer, både inden- og udendørs, inden for det angivne temperaturområde. Selve aflastningen måler 76 mm i længden, 20 mm i bredden og 12 mm i højden.
Hvad er forskellen på at bruge aflastningen i en AS9- og en AS10-forgreningsdåse?
Forskellen ligger i, hvilke kabeldimensioner de to dåsetyper er beregnet til. I en AS9-forgreningsdåse kan aflastningen håndtere 3 kabler på hver Ø6-17 mm. I en AS10-forgreningsdåse er opbygningen anderledes: der er plads til ét kabel på Ø6-19 mm i midten og to kabler på Ø6-12 mm i siderne. Vælg derfor ud fra, hvilken dåsetype du arbejder med, og hvilke kabeldimensioner der reelt skal føres ind.
Kan jeg bruge fleksible tilslutningskabler i stedet for almindelige installationskabler?
Ja, ud over de faste kabler på Ø6-17 mm kan aflastningen også bruges med 3 fleksible tilslutningskabler af typen H03VVH2-F 2x0,75 mm². Det gør den velegnet, hvis du eksempelvis skal tilslutte apparater eller lamper med et tyndere, fleksibelt ledningsforløb i stedet for et stift installationskabel.
