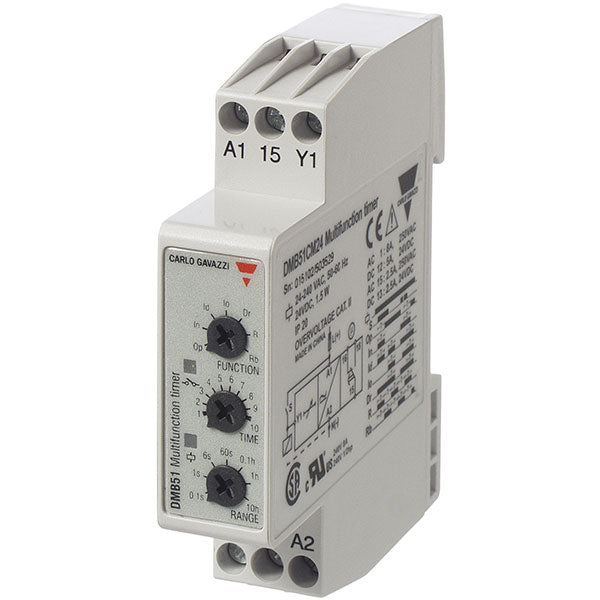

Timer Multifunktion Dmb51Cm24 24-240V VAC

Timeren er lavet til tidsstyring i el-tavler og styrepaneler, hvor der er brug for at forsinke, styre eller gentage en funktion over tid. Med syv indstillelige funktioner, blandt andet forsinket indkobling, forsinket udkobling, impulsrelæ og symmetrisk taktgiver, kan den løse mange forskellige styringsopgaver i både industrielle installationer og almindelige bygningsinstallationer. Det brede tidsområde fra 0,1 sekund til 100 timer gør, at den både kan bruges til korte impulser og til langvarige forsinkelser, alt efter hvad opgaven kræver.

Både funktionsvalg og tidsindstilling foretages via drejeknapper direkte på timeren, så du slipper for at skulle programmere den via software eller eksterne enheder. Det gør den enkel at justere, hvis behovet for tidsforsinkelse ændrer sig efter installation, og det gør den overskuelig at fejlfinde på, hvis en styring ikke opfører sig som forventet.

Timeren har en byggebredde på 17,5 mm og monteres på DIN-skinne, så den passer ind i standard tavlelayout uden ekstra tilbehør. Den er 1-polet og kan monteres både bag og fronten af et panel, og den passer i en M36 afdækning, hvis den skal sidde synligt i en installation, for eksempel i forbindelse med trappeautomatik.

Ved forsinket indkobling venter timeren med at aktivere udgangen, indtil den indstillede tid er gået, efter signalet er modtaget. Det bruges typisk, hvis noget skal ske et stykke tid efter en handling, for eksempel at en funktion først skal starte, når andet udstyr har nået driftstemperatur. Forsinket udkobling gør det modsatte: udgangen aktiveres med det samme, men slukkes først, når tiden er gået. Det er praktisk til for eksempel trappebelysning, hvor lyset skal blive ved med at være tændt et stykke tid efter et tryk. Begge funktioner findes i samme timer, så du vælger den, der passer til din konkrete styring.

Impulsrelæ-funktionen giver et kort, defineret signal ud, når timeren aktiveres, hvilket er nyttigt, hvis en efterfølgende komponent kun skal have et enkelt puls for at udføre sin handling. Symmetrisk taktgiver derimod skifter jævnt mellem tændt og slukket med samme tidsinterval begge veje, hvilket er relevant, hvis noget skal blinke eller pulsere med fast rytme, for eksempel en signallampe. Valget afhænger altså af, om du har brug for én enkelt impuls eller en løbende, gentagen taktgivning.

DMB51CM24 kan forsynes med enten 24V DC eller 24-240V AC, så den fungerer i begge typer anlæg uden at du skal bruge en anden model. Er installationen baseret på jævnspænding, for eksempel i forbindelse med et 24V styresystem, bruger du DC-forsyningen. Er der tale om en almindelig vekselspændingsinstallation i tavlen, dækker AC-indgangen det brede spænd fra 24 til 240V. Er du i tvivl om, hvilken spænding der er til rådighed i din konkrete tavle, er det en god idé at få en autoriseret elinstallatør til at bekræfte det, inden timeren tilsluttes.
