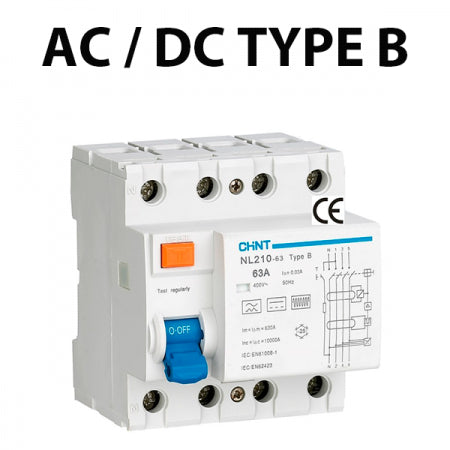

HPFI TYPE B AC/DC, 63A, 30MA, 3P+N, 10KA

Udløsekarakteristikken type B fortæller, hvilke former for fejlstrøm relæet kan registrere og bryde ved. Et type B-relæ reagerer på almindelig vekselstrøm, pulserende jævnstrøm og glatte jævnstrømme. Det gør det til den mest bredspektrede løsning på markedet, fordi den dækker de fejlstrømstyper, som moderne elektronik og drev kan generere, og som en almindelig type A-afbryder ikke fanger.

Type B er foreskrevet i anlæg, hvor der kan opstå glatte jævnstrømsfejl, blandt andet ladestationer til elbiler, frekvensomformere, UPS-anlæg, svejseværk, rulletrapper og elevatorer. Fælles for disse anlæg er, at de indeholder komponenter som ensrettere eller frekvensomformere, der kan skabe fejlstrømme med et jævnstrømsindhold. Her er en type B-afbryder nødvendig for at sikre korrekt beskyttelse.

Nej. Selvom type B dækker et bredt udsnit af fejlstrømme, er relæet ikke beregnet til rene DC-systemer eller til AC-systemer med frekvenser ud over 50 Hz. Det er altså designet til de gængse installationer på det almindelige 50 Hz-net, hvor der kan forekomme blandede AC- og DC-fejlstrømme, og ikke til specialanlæg med rent jævnstrømsnet eller afvigende frekvens.

63 A angiver den mærkestrøm, relæet kan belastes med kontinuerligt. Udløsestrømmen på 30 mA er den fejlstrøm, der får relæet til at afbryde, hvilket giver personbeskyttelse mod farlige fejlstrømme. 3P+N betyder, at relæet er beregnet til trefaset installation med nul, altså fire poler i alt. Brydeevnen på 10 kA fortæller, hvor stor en kortslutningsstrøm relæet kan bryde sikkert uden at tage skade.

Ja, HPFI-relæer er tavlemateriel og en central del af beskyttelsen mod elektrisk stød, så det korrekte valg og selve installationen bør altid vurderes og udføres af en autoriseret elinstallatør. Det gælder både placeringen i tavlen og sammenhængen med de øvrige komponenter i anlægget.

Et type A-relæ registrerer vekselstrøm og pulserende jævnstrøm, men bliver virkningsløst over for glatte jævnstrømsfejl over 6 mA, som netop kan opstå i anlæg med frekvensomformere, ladestationer eller UPS-udstyr. Type B derimod dækker både vekselstrøm, pulserende jævnstrøm og glatte jævnstrømme, og er derfor den type, der kræves i anlæg, hvor der er risiko for jævnstrømsfejl. Det konkrete valg mellem de to typer bør altid afklares med en autoriseret elinstallatør ud fra det anlæg, relæet skal beskytte.
