Mini IR alarmsystem - Fotoelektrisk (7m)

Systemet bygger på en IR-lysstråle, der sendes fra selve enheden til en medfølgende reflektor. Så længe strålen er ubrudt, er alt roligt, men i det øjeblik en person, en dør eller en vare bryder strålen, aktiveres udgangen, og enheden reagerer med enten et lydsignal eller en alarm, afhængig af hvordan du har indstillet den. Det gør systemet velegnet til at overvåge dør- og portåbninger eller registrere, når kunder passerer en given linje i en butik.

IR-strålen har en rækkevidde på op til 7 meter, hvilket gør den fleksibel til de fleste dørbredder og mindre indgangspartier. Enheden leveres med et 10 meter langt kabel mellem sender og reflektor, som kan forlænges, hvis du har brug for at placere enheden længere fra reflektoren, end kablet umiddelbart tillader.

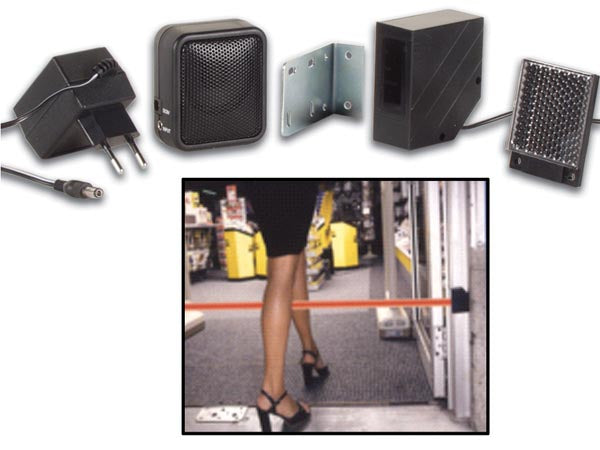

Du får hele pakken med i kassen: selve sensorenheden, beslag til montering, reflektor, 10 meter kabel og en 230 VAC netadapter, der forsyner enheden med 12 VDC. Installationen er tænkt til at være enkel, da du blot skal montere sender og reflektor overfor hinanden, forbinde netadapteren og herefter vælge, om enheden skal fungere som dørklokke eller alarm. Strømforbruget ligger på maksimalt 100 mA i drift og kun 25 mA i standby, så enheden kan sidde tilsluttet konstant uden at trække meget strøm.

Ja, enheden har en ekstern udgang, hvor du bruger et 3,5 mm stereo jackstik. Skærmen er forbundet til stel, spidsen til +9 VDC, og den midterste forbindelse går til en åben kollektor (NPN open-collector), som trækkes lav, når strålen brydes. Skal du koble den til andet udstyr, kan det være en god idé at få en elektriker eller alarmtekniker til at se på den konkrete opkobling, da korrekt tilslutning af open-collector udgangen er afgørende for, at signalet fungerer som tiltænkt.

Det afhænger helt af, hvad du skal bruge enheden til. Dørklokkefunktionen er oplagt, hvis du blot vil vide, når en kunde eller besøgende træder ind i en butik eller et lokale, og enheden giver et lydsignal via den medfølgende eksterne højttaler. Alarmfunktionen passer bedre, hvis du ønsker overvågning af en dør- eller portåbning, hvor et brud på strålen skal udløse en alarmreaktion i stedet for en venlig ringetone. Begge funktioner vælges direkte på selve enheden, så du kan skifte mellem dem efter behov.

Den medfølgende eksterne højttaler er den lette løsning, hvor du blot tilslutter og får lyd, når strålen brydes, uden yderligere opkobling. Den eksterne udgang via 3,5 mm jackstik giver derimod mulighed for at integrere enheden med andet udstyr, fx en alarmcentral eller et relæ, ved at udnytte den åbne kollektor (NPN open-collector), der aktiveres, når strålen brydes. Vælger du at bruge den eksterne udgang til mere avancerede opkoblinger, anbefales det at lade en fagperson vurdere den konkrete løsning, så signalet håndteres korrekt.
