REED kontakt - Mini (NC)

En REED kontakt er en magnetkontakt, der typisk sidder på døre og vinduer i alarmanlæg. Den består af to dele: en magnetdel og en kontaktdel med reed-relæ. Når de to dele sidder tæt på hinanden, er kredsen sluttet. Fjerner du dem fra hinanden, for eksempel når en dør åbnes, brydes forbindelsen, og alarmcentralen registrerer det. Denne model er af NC-typen (normally closed), hvilket betyder, at der er gennemgang, netop når magneterne sidder over for hinanden, og at gennemgangen afbrydes, når de to dele fjernes fra hinanden.

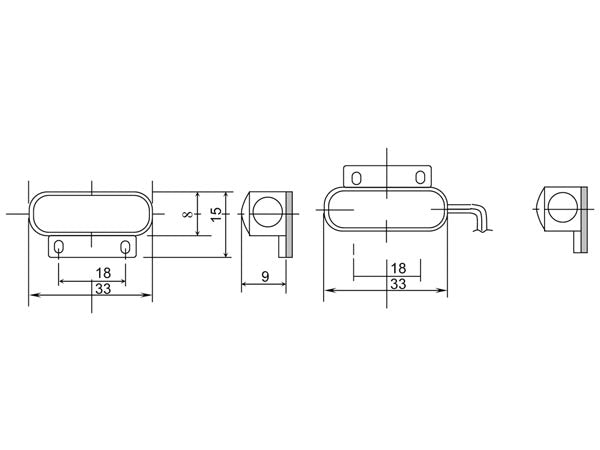

Kontakten er lavet til skruemontage og leveres i to dele, en med magnet og en med selve kontakten. Begge dele har et hus i ABS-plast og måler 34 x 15 x 8 mm, så de er kompakte at gemme af vejen på en dør- eller vindueskarm. Kontaktdelen har 300 mm ledning, som gør det nemmere at føre kablet frem til alarmcentralen eller en klemme uden at skulle forlænge det med det samme.

Den maksimale operationelle afstand mellem de to dele er 23 mm. Det betyder, at der kan være op til denne afstand mellem magnet og kontaktdel, mens de stadig registreres som "i kontakt". Går afstanden over dette, brydes forbindelsen, og alarmen slår til, hvis den er koblet op mod en dør eller et vindue, der åbnes.

Kontakten er dimensioneret til svage signalkredse, som man typisk finder i alarmanlæg. Den tåler en skiftespænding på op til 100 V AC/DC og en skiftestrøm på op til 0,5 A, med en maksimal kontaktkapacitet på 10 VA. Kontaktmodstanden er lav, maks. 0,2 ohm, og isolationsmodstanden er høj, min. 100 Mohm, hvilket giver et stabilt og sikkert signal i alarmkredsen. Den er ikke tiltænkt at skulle styre høje effekter, men til at give en ren og pålidelig kontaktbesked til alarmcentralen.

Kontakten er testet til 5 x 10^7 skiftecyklusser ved 30 V og 0,1 A DC. Det svarer til et meget stort antal åbne/luk-cyklusser og gør den velegnet til daglig brug på en dør eller et vindue, der åbnes og lukkes mange gange over en lang periode, uden at kontaktfunktionen forringes mærkbart.

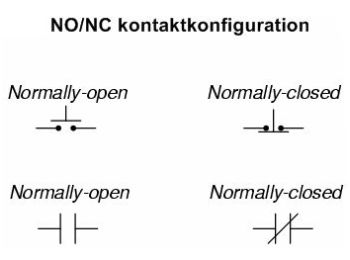

Forskellen ligger i, hvordan kredsen reagerer på magnetens position. En NC-kontakt (normally closed), som denne model er, har gennemgang, når de to magnetdele sidder ud for hinanden, og afbryder først kredsen, når de trækkes fra hinanden. En NO-kontakt (normally open) fungerer omvendt: den slutter først kredsen, når magneterne fjernes fra hinanden. NC-typen er den mest almindelige løsning til dør- og vinduesalarmer, fordi et kabelbrud eller en frakoblet ledning typisk også vil blive tolket som en åben dør, hvilket giver en mere robust sikkerhedsløsning i praksis.
