Stempel rullekugle reed kontakt - NC

Denne reed kontakt er en magnetkontakt af typen stempel rullekugle, hvor selve kontaktmekanismen reagerer på et magnetfelt fra en tilhørende magnet. Den bruges typisk i alarmanlæg og videoovervågningsløsninger, hvor du skal registrere om en dør, et vindue eller en anden bevægelig del bliver åbnet. Rulle-mekanismen gør, at kontakten fungerer selv hvis der er en lille forskydning i monteringen, hvilket gør den praktisk i installationer hvor magnet og kontakt ikke sidder helt lige for hinanden.

NC står for "normally closed", altså normalt sluttet. Det betyder, at kredsen er lukket, når magneten sidder tæt på kontakten, og at den bryder kredsen, når magneten fjernes, for eksempel når en dør eller et vindue åbnes. Det er en klassisk opsætning i alarmsystemer, fordi et brud i kredsen let kan registreres som en aktivering. Operating gap på 3,5 mm er den maksimale afstand, magneten kan have til kontakten og stadig holde kredsen sluttet.

Kontakten måler 40,5 x 21,5 x 46,4 mm og monteres i et hul på 19,5 mm. Det gør den forholdsvis kompakt at indbygge, uanset om du monterer den i en dørkarm, et vindueskarm eller et andet sted, hvor du har brug for et diskret installationspunkt. Ledningen er af typen 24 AWG og tåler op til 90 °C, hvilket giver en vis robusthed i forhold til varmepåvirkning fra omgivelserne.

Kontakten har en kontaktmodstand på 0,3 ohm og er dimensioneret til en switchestrøm på 0,5 A. Den kan klare en DC-spænding på op til 100 V og en AC-spænding på op til 125 V. Det gør den velegnet til de lavspændingskredse, man typisk finder i alarm- og overvågningsanlæg, hvor kontakten skal signalere åbning eller lukning uden selv at skulle håndtere store belastninger.

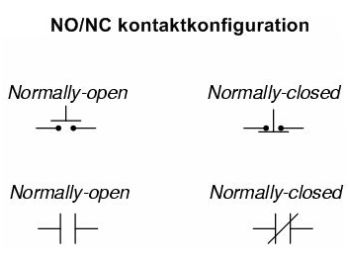

En NC-kontakt (normally closed), som denne, er sluttet i sin naturlige tilstand og bryder kredsen, når magneten fjernes. En NO-kontakt (normally open) fungerer stik modsat, den er brudt i naturlig tilstand og slutter kredsen, når magneten kommer tæt på. Valget mellem de to typer afhænger af, hvordan resten af alarmsystemet er opbygget, og hvilken logik systemet forventer ved en aktivering. Er du i tvivl om, hvilken type der passer til dit anlæg, er det en god idé at få det bekræftet hos den, der har designet eller installeret alarmsystemet.

Kontakten er angivet med to forskellige maksimalværdier, 100 V ved DC (jævnspænding) og 125 V ved AC (vekselspænding). Det afspejler, at kontaktens fysiske grænser for, hvor meget spænding den kan bryde sikkert, varierer lidt afhængigt af strømtypen. I praksis vil de fleste alarm- og overvågningsanlæg arbejde med lavspændt DC, men det er værdifuldt at kende begge grænser, hvis kontakten skal indgå i en løsning med andre spændingstyper. Ved tvivl om den konkrete anvendelse i dit anlæg bør du altid lade en fagperson vurdere det.
