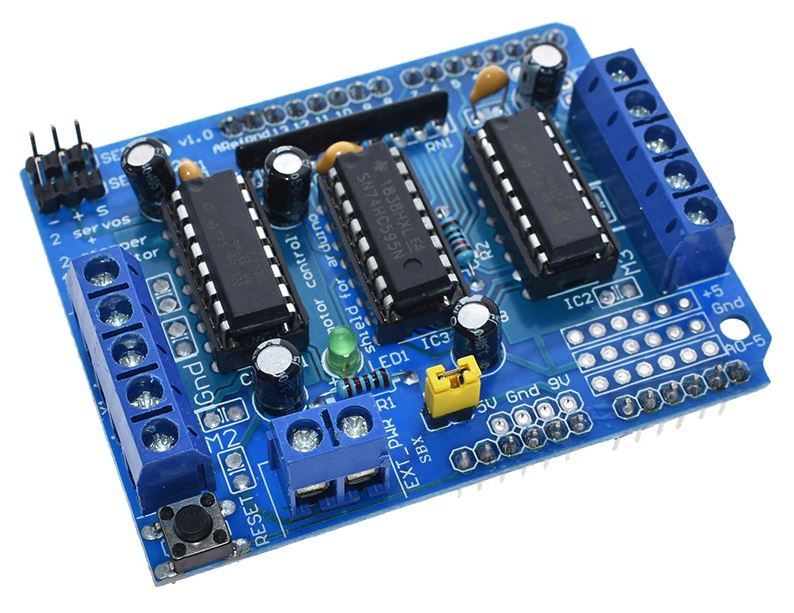

Motor/Stepper/Servo Shield til Arduino® - v1.0 (L293D)

L293D er en monolitisk integreret, høj spænding, høj strøm, 4-kanals driver. Det betyder at du kan bruge denne chip sammen med DC motorer og strømforsyninger på op til 16 volt, og chippen kan levere en maksimal strøm på 600mA pr. kanal. L293D chippen er også det, der kaldes en type H-Bridge. H-bridge er typisk et elektrisk kredsløb, der giver en spænding, der skal anvendes på en belastning i begge retninger til en udgang, fx motor.

Bemærk: Dette er et "maker" modul for udviklere. Den leveres uden yderligere instruktioner end dem du finder her.

Egenskaber:

• To 5V servo motorporte, m. forbindelse til Arduino højopløsnings-timer (no dither)
• Op til 4 to-vejs DC motor og 4-kanal PWM hastighedsregulering (0,5% opløsning)
• Op til to stepmotorer positiv og negativ kontrol, single/double step kontrol
• 4-kanal H-bridge: L293D chip forsyner hver bro med 0,6A strøm og med termisk strømbeskyttelse, 4,5V til 16V
• Med Arduino reset knap
• Kompatibel med Arduino UNO og Mega (se tilbehør)

Tekniske detaljer:

• Størrelse: 67 x 54 x 20mm,
• Vægt: 30g
• Brugermanual: Ingen (tilslutningssymboler er vist på printet)
