REED kontakt - Magnetkontakt til 9,5mm hul (SPST-NC)
REED kontakt - Magnetkontakt til 9,5mm hul (SPST-NC)
REED kontakt er en magnetisk dørkontakt til alarmanlæg, der registrerer om en dør eller et vindue er åbent eller lukket. Kontakten har et monteringshus på Ø9,5 mm, så den kan skjules diskret i en fræset fordybning i k... Se mere
0 stk på lager
4 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

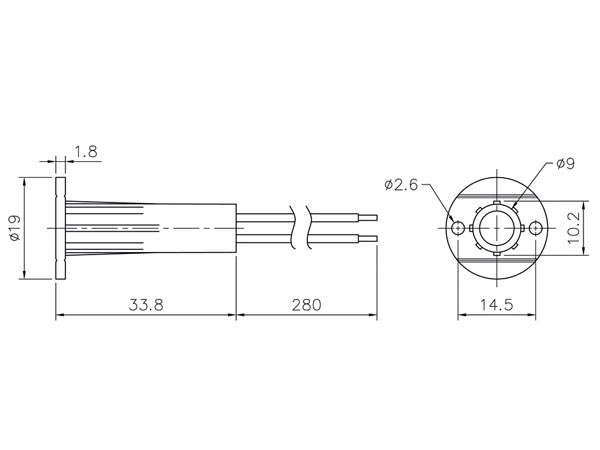

REED kontakt er en magnetisk dørkontakt til alarmanlæg, der registrerer om en dør eller et vindue er åbent eller lukket. Kontakten har et monteringshus på Ø9,5 mm, så den kan skjules diskret i en fræset fordybning i karm og ramme, og den leveres som SPST-NC, hvor kredsen er sluttet, når magneten sidder tæt på, og bryder, så snart magneten fjernes.
Løsningen bruges typisk til at overvåge yderdøre, vinduer og andre åbninger i et alarmsystem, hvor du vil vide, om noget bliver åbnet uden tilladelse. Den ene del monteres i selve karmen og den anden i døren eller vinduet, og de to dele skal sidde med maks. 20 mm afstand for at kontakten fungerer korrekt.
Fordele ved denne REED kontakt
- Diskret montering: Ø9,5 mm monteringshus gør, at kontakten kan gemmes i et lille boret hul i træ eller aluminium
- Lukket ved ro, åben ved bevægelse: SPST-NC konfiguration betyder, at kredsen er sluttet, når magneten er tæt på, og bryder, når den fjernes, hvilket udnyttes direkte i alarmsystemets logik
- Passer til lavspændingskredse: Tåler maks. 250 mA og maks. 125 VAC / 100 VDC, som dækker de fleste alarmcentraler og transformerstyrede kredse
- Klar til montering: Leveres med skruer og en 25 cm ledning, så den kan tilsluttes direkte til alarmsystemets kabling
- Korrekt placering er afgørende: Maks. 20 mm afstand mellem magnet og kontakt sikrer, at kredsen slutter, når døren eller vinduet er lukket
Til alarmsikring af døre og vinduer
Kontakten er beregnet til indbygning i dørkarme, vinduesrammer og lignende, hvor en synlig monteringsboks ikke er ønsket. Med en ledning på 25 cm kan den trækkes frem til nærmeste samlepunkt eller centralenhed uden ekstra forlængerkabel, og de medfølgende skruer gør monteringen ligetil. Da den arbejder i den lave ende af spænding og strøm, passer den ind i almindelige alarmanlægs signalkredse frem for direkte tilslutning til 230 V-installationer.
Ofte stillede spørgsmål om REED kontakt - Magnetkontakt til 9,5mm hul (SPST-NC)
Hvad kan jeg bruge reed-kontakten til?
Kontakten er lavet til at overvåge, om en dør eller et vindue er lukket eller åbent, og den bruges typisk i alarmanlæg og overvågningsløsninger. Den ene del sidder fast på rammen, mens magneten monteres i selve døren eller vinduet. Så snart magneten flyttes væk fra kontakten, ændrer den tilstand, og det signal kan din alarmcentral eller styring reagere på.
Hvordan monteres kontakten, og følger der skruer med?
Ja, der følger skruer med, så du kan skrue selve monteringshuset direkte fast på dør- eller vindueskarmen uden at skulle finde ekstra beslag frem. Huset har en diameter på Ø9,5 mm, hvilket gør det oplagt til boring i en smal not eller et diskret hul, hvor kontakten ikke stikker unødigt frem.
Hvor lang er ledningen, og hvordan tilsluttes den?
Der er ført 25 cm ledning ud fra kontaktdelen, så du har lidt at gøre godt med, når du skal trække den frem til din alarmcentral eller styreenhed. Ledningslængden gør det muligt at føre kablet et stykke ind i karmen eller væggen, før du samler den videre til resten af installationen.
Hvor tæt skal magnet og kontakt sidde på hinanden for at det fungerer?
Afstanden mellem de to enheder må maksimalt være 20 mm, når døren eller vinduet er lukket. Det er en vigtig detalje at holde øje med ved montering, da kontakten registrerer "lukket" tilstand, når magneten er inden for denne afstand, og den skifter til "åben", så snart afstanden bliver større.

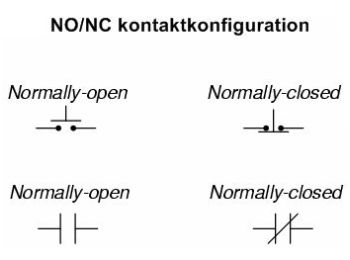

Hvad betyder kontaktkonfigurationen SPST-NC?
SPST-NC står for en enkelt-pol, enkelt-vej kontakt, der er sluttet (closed), når magneten er tæt på, og bryder (open), så snart magneten fjernes. Det er det modsatte princip af en NO-kontakt (normally open), som er brudt i udgangspunktet og først slutter, når magneten kommer tæt på. Denne kontakt er altså tænkt til opsætninger, hvor systemet skal reagere, hvis kredsen brydes, hvilket er den typiske logik i dør- og vindueskontakter til alarmanlæg.
Kan kontakten bruges i både AC- og DC-installationer?
Kontakten tåler maksimalt 125 VAC eller 100 VDC og en strøm på op til 250 mA, så den kan indgå i både lavspændings AC- og DC-kredse, så længe disse grænser respekteres. Da det er en sikkerhedsrelateret komponent i en alarm- eller overvågningsløsning, bør den præcise dimensionering og tilslutning til din konkrete installation altid vurderes af en autoriseret elinstallatør.
