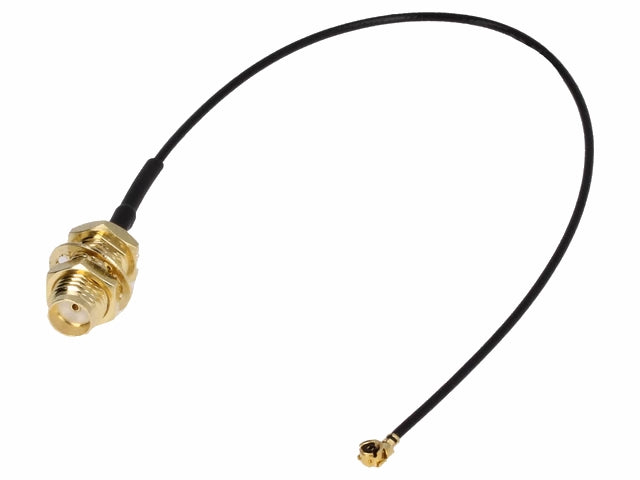

Antenne adapterkabel - SMA hun til IPEX, GPS/GSM (15cm)

Kablet er lavet til at bygge bro mellem en antenne med et almindeligt SMA-stik og en enhed eller et printkort, der er udstyret med det lille u.FL-stik (også kaldet IPEX, IPX eller IPAX). Det er typisk til RF-projekter, hvor du enten selv bygger en løsning eller skal forbinde en ekstern antenne til et modul, der sidder inde i et kabinet. Det gør det muligt at flytte antennesignalet fra det kompakte stik på fx et GPS- eller GSM-modul ud til et standard SMA-stik, som du kan tilslutte en ekstern antenne på.

Kablet måler 15 cm i længden, hvilket er eksklusiv selve SMA-stikket i den ene ende. Det er lavet af RF1.13-kabel, som er en tynd og fleksibel RF-kabeltype, der ofte bruges netop til den slags korte forbindelser inde i eller lige ved et kabinet, hvor der ikke er meget plads at gøre godt med.

Den ene ende har et SMA hunstik, som er den type stik, du typisk ser på GPS- og GSM-antenner. Den anden ende har et u.FL-stik, også kendt som IPEX, IPX eller IPAX, som er et lille "pick-and-placeable" stik, der monteres direkte ned i et printkort. Det gør kablet velegnet, hvis du skal forbinde en antenne med SMA-stik til et modul eller kort, der kun har plads til det mindre u.FL-stik.

Det kommer an på, hvilket stik din antenne præcis har. De fleste WiFi-enheder og routere bruger RP-SMA, mens dette kabel har et almindeligt SMA hunstik, som oftere ses på GPS- og GSM-forbindelser. Det er en god idé at tjekke stiktypen på den antenne, du vil tilslutte, inden du bestiller, så du er sikker på, at den passer sammen med SMA hunstikket på kablet. Har du en RP-SMA-antenne, skal der en separat SMA-adapter til for at få forbindelsen til at spille sammen.

SMA og RP-SMA ligner hinanden, men har omvendt polaritet i selve stikforbindelsen, hvilket gør, at de ikke uden videre kan kobles sammen. SMA-stik, som dette kabel er udstyret med, bruges typisk til GPS- og GSM-forbindelser, mens RP-SMA er den udbredte standard på WiFi-enheder og routere. Skal du bruge kablet sammen med en WiFi-antenne, er det derfor vigtigt at være opmærksom på, at der kan være behov for en ekstra adapter for at få stikkene til at matche.

Selvom de to stiktyper kan forveksles, fordi de begge er små stik til print, er der en fysisk forskel i størrelsen. IPEX-stikket (også kaldet u.FL eller MHF1), som sidder på dette kabel, er 2,8 mm bredt, mens et MHF4-stik kun er 2 mm bredt. De to typer kan derfor ikke bruges i flæng, og du bør sikre dig, at det modul eller print, du vil tilslutte, faktisk er udstyret med et IPEX-stik og ikke det mindre MHF4-stik, inden du vælger dette kabel.
