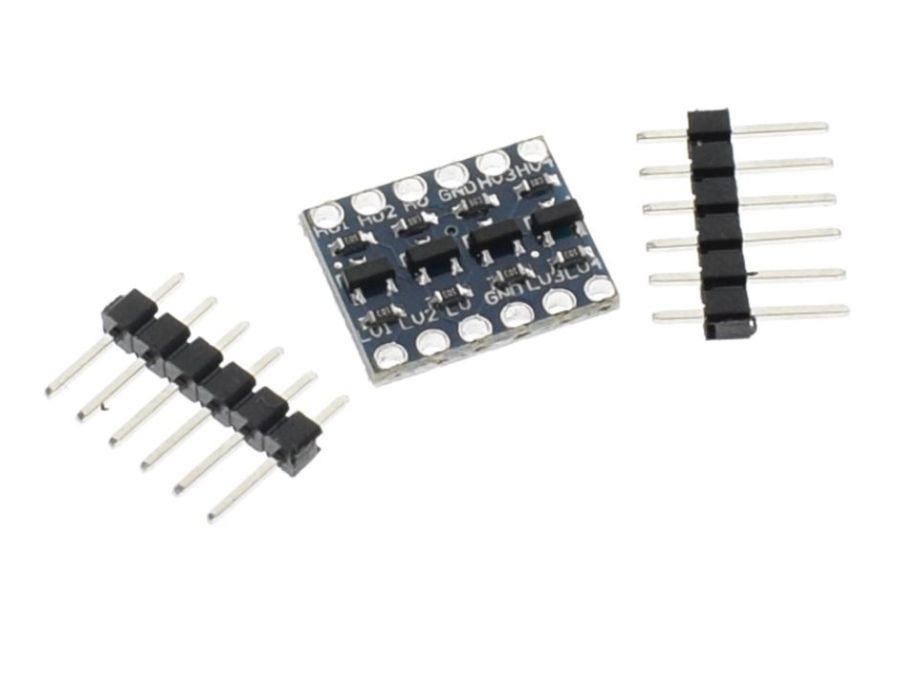

To-vejs Logic Level konverter - 3,3 til 5V, 4 kanaler
To-vejs Logic Level konverter - 3,3 til 5V, 4 kanaler
Hvis du nogensinde har forsøgt at tilslutte en 3,3V enhed til et 5V system? Så ved du hvilken udfordring det kan være. Denne to-vejs logic level konverter er en kompakt enhed, der sikkert stepper 5V signaler ned til 3... Se mere
Produktbeskrivelse
Produktbeskrivelse
Hvis du nogensinde har forsøgt at tilslutte en 3,3V enhed til et 5V system? Så ved du hvilken udfordring det kan være. Denne to-vejs logic level konverter er en kompakt enhed, der sikkert stepper 5V signaler ned til 3,3V og/eller 3,3V op til 5V. Denne niveau konverter fungerer også med 2,8V og 1,8V enheder. Hvad der virkelig adskiller denne Logic Level Converter fra tidligere versioner er, at du med succes kan indstille dine høj- og lavspændinger og steppe op og ned mellem dem sikkert på samme kanal. Hver niveau konverter har evnen til at konvertere 4 stifter på højsiden til 4 stifter på den lave side med to indgange og to udgange til hver side.
Konverteren er meget nem at bruge. Den strømforsynes fra de to spændingskilder (højspænding og lav spænding), som systemet bruger. Højspænding (f.eks. 5V) til HV 'pin, lav spænding (f.eks. 3,3V) til LV' og jord til GND pin.
Tekniske detaljer:
- Modul: IIC I2C Logic Level konverter, to-vejs
- Størrelse: 16 x 13,3 mm
If you've ever tried to connect a 3,3V device to a 5V system, you know what a challenge it can be. This Bi-directional logic level converter is a small device that safely steps down 5V signals to 3,3V AND steps up 3,3V to 5V at the same time. This level converter also works with 2,8V and 1,8V devices. What really separates this Logic level converter from previous versions is that you can successfully set your high and low voltages and step up and down between them safely on the same channel. Each level converter has the capability of converting 4 pins on the high side to 4 pins on the low side with two inputs and two outputs provided for each side.
The level converter is very easy to use. The board needs to be powered from the two voltages sources (high voltage and low voltage) that your system is using. High voltage (5V for example) to the HV' pin, low voltage (3,3V for example) to LV', and ground from the system to the GND pin.
Specifications:
- Module: IIC I2C Logic Level Converter, bi-directional
- Dimensions: 16 x 13,3mm
