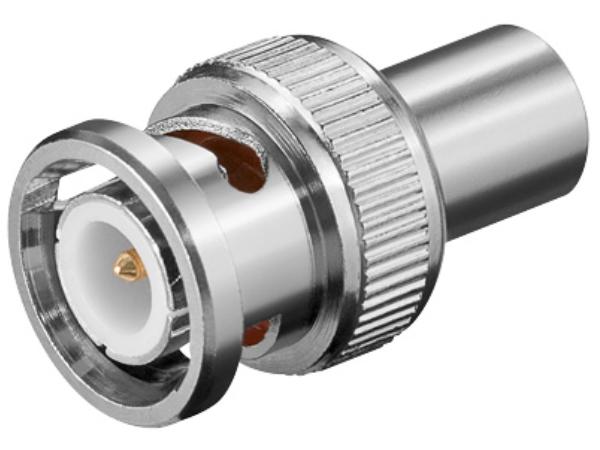

BNC han terminator 50ohm

En BNC han terminator monteres direkte på en ledig BNC-udgang for at afslutte forbindelsen korrekt. I stedet for at sende et signal videre gennem et kabel, "lukker" terminatoren kredsløbet med den rette modstand, så signalet ikke reflekteres tilbage og skaber støj eller fejl i systemet. Den bruges typisk i forbindelse med antennemateriel og andet udstyr, hvor en BNC-forbindelse skal termineres i stedet for at blive forbundet videre til et kabel.

De 50 ohm angiver terminatorens impedans, altså den elektriske modstand den præsenterer for signalet. Impedansen skal matche resten af systemets impedans, for at signalet afsluttes korrekt uden reflektioner. Denne terminator er lavet til systemer med 50 ohm impedans, hvilket er en almindelig standard inden for antennemateriel og RF-udstyr.

Terminatoren har et BNC hanstik, der skrues eller klikkes direkte fast på den ledige BNC-hunbøsning, du ønsker at afslutte. Der skal ikke tilsluttes kabel eller andet udstyr, da terminatoren i sig selv udgør afslutningen af forbindelsen. Det gør den enkel at bruge, når du blot skal lukke en åben BNC-port korrekt af.

Et almindeligt BNC hanstik bruges til at forbinde et kabel til en BNC-udgang, så signalet kan sendes videre i systemet. En BNC terminator ligner et hanstik i formen, men har ingen kabeltilslutning. Den har i stedet en indbygget modstand på 50 ohm, som afslutter forbindelsen der, hvor den monteres. Skal du sende signalet videre, vælger du et almindeligt BNC hanstik med kabel. Skal du lukke en ubrugt udgang korrekt af, er det terminatoren, du skal bruge.
