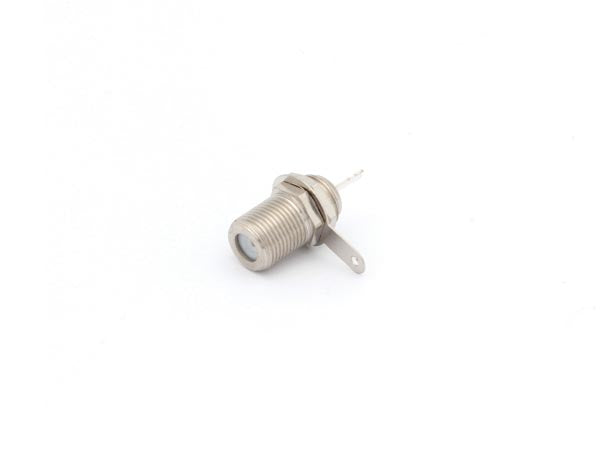

F hun til kabinet

Stikket er en F-hunkontakt beregnet til fastmontering på et kabinet eller en frontplade, ofte kaldet chassis mounting. Det bruges typisk, hvor man skal føre et antennesignal gennem en boks eller et panel og have et fast, gennemgående tilslutningspunkt på ydersiden. Da det er en hunstik, tilsluttes et F-hanstik udefra, mens forbindelsen på indersiden loddes fast til kablet eller printet.

Stikket er en gennemføringstype, der leveres med spændskive og møtrikker, så det kan skrues fast direkte i pladen. Du borer eller stanser et hul på Ø9,6 mm i kabinettet, fører stikket igennem udefra, og fastgør det med den medfølgende spændskive og møtrik på indersiden. Det giver en solid og fast forbindelse, som ikke rykker sig, selv når der sættes stik i og ud udefra gentagne gange.

Tilslutningen sker ved lodning. Det betyder, at du skal have en loddekolbe og lidt loddetin klar, når kablet eller lederen skal fastgøres til stikkets inderste tilslutningspunkt. En loddet forbindelse giver typisk et stabilt elektrisk kontaktpunkt med lavt overgangsmodstand, hvilket er en fordel i antenneinstallationer, hvor signalkvaliteten skal holdes intakt.

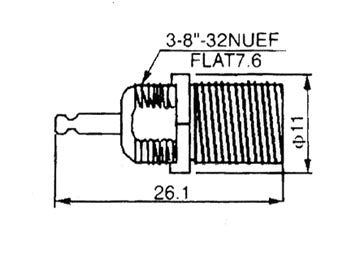

Panelhullet skal have en diameter på Ø9,6 mm. Det er vigtigt at ramme dette mål nogenlunde præcist, så stikket sidder tæt og stramt i pladen, og spændskiven kan lægge sig ordentligt an, når møtrikken spændes fast.

Ja, stikket leveres som en gennemføringsudgave med både spændskive og møtrikker, så du har det nødvendige til selve fastgørelsen i kabinettet. Du skal blot selv sørge for lodning af den elektriske forbindelse på indersiden.
