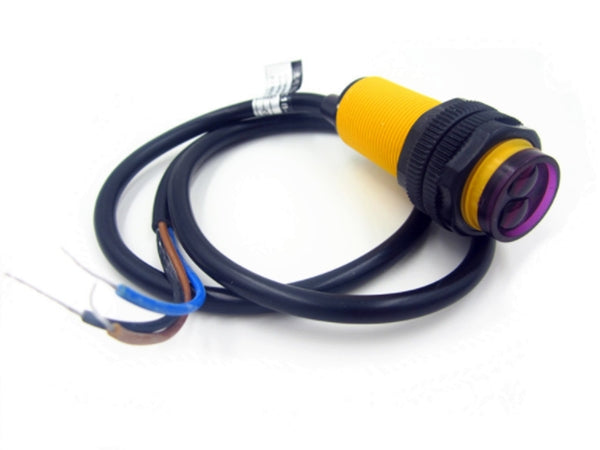

Infrarød sensor switch - 3-80cm (E18-D80NK)
Infrarød sensor switch - 3-80cm (E18-D80NK)
Infrarød sensor switch med justerbar rækkevidde fra 3 til 80 cm er en optisk NPN-NO sensor, der registrerer objekter uden fysisk kontakt. Med en responstid under 2 ms og et kompakt hus på Ø17 x 45 mm passer den ind, h... Se mere
Produktbeskrivelse
Produktbeskrivelse
Infrarød sensor switch med justerbar rækkevidde fra 3 til 80 cm er en optisk NPN-NO sensor, der registrerer objekter uden fysisk kontakt. Med en responstid under 2 ms og et kompakt hus på Ø17 x 45 mm passer den ind, hvor der er brug for hurtig og præcis detektering i et lille format.
Sensoren bruges typisk til automatisk tælling i produktionslinjer, i robotter og i sikkerhedssystemer, men er også et oplagt tilbehør til Arduino-projekter og andre mikrocontroller-opbygninger. Rækkevidden justeres direkte på sensoren via en skrue, så du nemt kan tilpasse følsomheden til den konkrete opgave.
Fordele ved den infrarøde sensor switch
- Justerbar rækkevidde: Fra 3 til 80 cm via justerskrue, så du selv finder den rette afstand til din opgave
- Hurtig reaktion: Responstid under 2 ms giver præcis detektering selv ved høj hastighed, f.eks. i en produktionslinje
- Lavt strømforbrug: Kører på 5VDC og trækker 100mA, velegnet til mikrocontroller-baserede opsætninger
- Robust driftstemperatur: Fungerer fra -25 til +55°C, så den kan bruges i både kolde og varme omgivelser
- Enkel tilslutning: Tre farvekodede ledninger på ca. 45 cm, sort til signal, brun til +5V og blå til jord
Byggemodul til Arduino og egne styringer
Denne sensor er et rendyrket maker-modul til dig, der selv bygger eller udvikler elektronik, og den leveres uden anden vejledning end brugermanualen under downloads. TTL-udgangen (sort ledning) sendes direkte til din mikrocontroller, og til udgangssignalet kan der bruges en 10 Kohm pull-up modstand. Med NPN-NO-funktionen lukker udgangen, når sensoren registrerer et objekt inden for den valgte rækkevidde, hvilket gør den velegnet som simpel nærhedsdetektor i egne kredsløb og robotprojekter.
Ofte stillede spørgsmål om Infrarød sensor switch - 3-80cm (E18-D80NK)
Hvad kan jeg bruge den infrarøde sensor switch til?
Sensoren er en optisk NPN-switch, der registrerer genstande via infrarødt lys, og den er velegnet til rigtig mange formål. Klassiske eksempler er automatisk tælling på en produktionslinje, dele af robotstyringer eller som en byggesten i et sikkerhedssystem, hvor der skal registreres bevægelse eller tilstedeværelse. Den er også et populært valg til Arduino-projekter og andre "maker"-opgaver, hvor du selv skal bygge logikken op omkring sensorens output.
Hvordan tilslutter jeg sensoren til min mikrocontroller?
Sensoren har tre ledninger på en kabellængde på cirka 45 cm, som er nemme at holde styr på. Den sorte ledning er signalet, som giver et TTL-output til din mikrokontroller, den brune er forsyningen på 5VDC, og den blå er jord. Sensoren kører på 5VDC og trækker 100mA, så den passer fint ind i de fleste opsætninger med Arduino eller lignende styringer.
Hvad betyder det, at sensoren er en NPN-NO type?
NPN-NO står for "Normal Open", hvilket betyder, at udgangen som udgangspunkt er åben og først slår til, når sensoren registrerer en genstand inden for det indstillede område. Det giver en forudsigelig og enkel logik at bygge videre på i dit projekt, hvad enten det er en simpel tællefunktion eller en del af et større styringssystem. Responstiden ligger under 2 ms, så sensoren reagerer hurtigt på ændringer.
Skal jeg bruge ekstra tilbehør sammen med sensoren?
Til udgangssignalet kan det anbefales at koble en 10 kOhm pull-up modstand på, så du får et stabilt og pålideligt signal ind til din mikrokontroller. Det er værd at bemærke, at dette er et modul rettet mod udviklere og "makere", og det leveres derfor uden yderligere vejledning end en brugermanual under downloads, så du skal selv stå for integrationen i dit konkrete projekt.
Skal jeg indstille sensoren til kort eller lang rækkevidde?

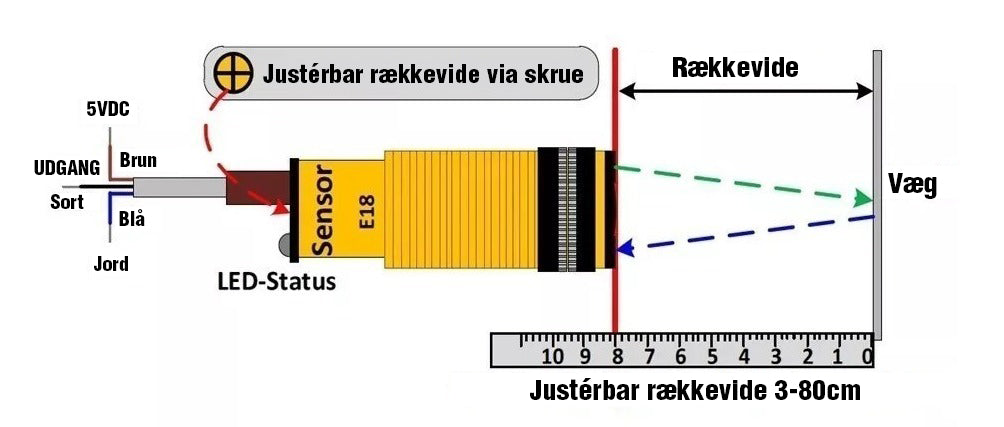

Rækkevidden kan justeres trinløst fra 3 til 80 cm via en justerskrue på sensoren, så du kan tilpasse den præcist til din opgave. Skal sensoren registrere genstande tæt på, for eksempel på et smalt transportbånd, indstiller du en kort afstand omkring 3 cm. Skal den derimod dække et større område, for eksempel til bevægelsesregistrering i et rum, skruer du rækkevidden op mod de 80 cm. Fordelen ved den justerbare løsning er, at du ikke behøver flere sensorer til forskellige afstande, men kan finindstille den samme sensor til lige netop din opgave.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
