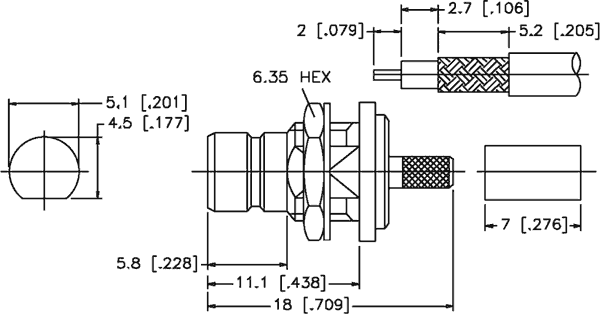

SMB han til RG174/U (krimptype) m. krympeflex

Stikket er et krimpstik fra Amphenol, der forbinder tynde koaksialkabler som RG174/U til udstyr, hvor et RF-signal skal føres videre, for eksempel ved antenneopkobling, GPS-moduler eller testopstillinger. Med en bølgeimpedans på 50 ohm og en maksimal frekvens på 4 GHz passer det til de typiske opgaver, du finder inden for SMA-, SMB- og SMC-sortimentet. Kontakten er forgyldt og har teflon som isolatormateriale, hvilket giver god ledningsevne og holdbarhed over tid.

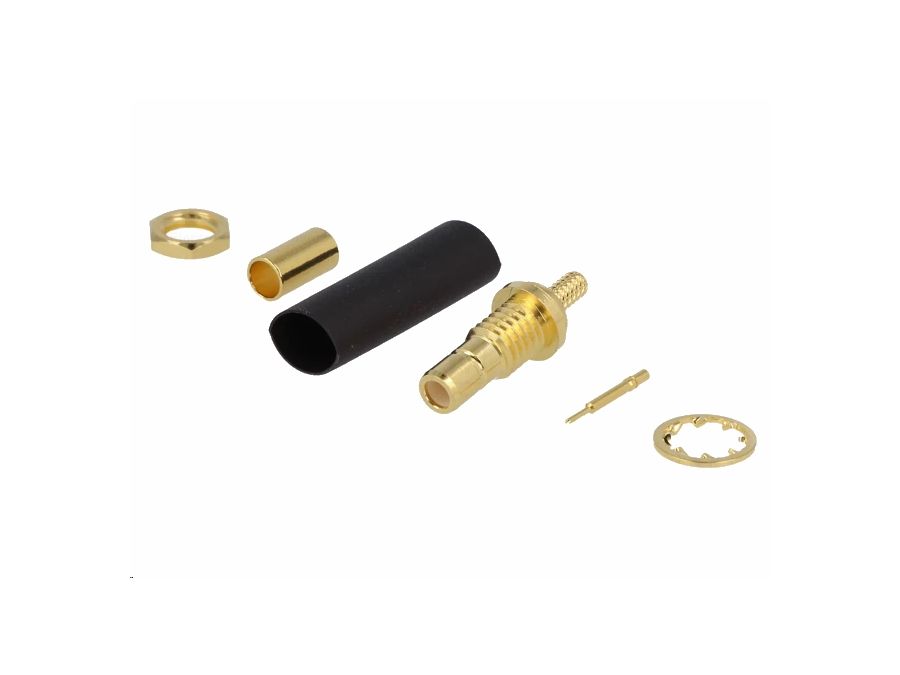

Den elektriske montage sker ved krimpning. Du placerer kablets leder og skærm i stikkets krimphylstre og lukker det fast med en krimptang. Krympeflexen, der følger med, er en krympeslange, du trækker over overgangen mellem kabel og stik. Når den varmes op, krymper den sig tæt om overgangen og giver mekanisk aflastning, så kablet ikke knækker eller trækkes løs ved stikket. Samtidig beskytter den mod snit og fugt i overgangen mellem kabel og krimp.

Et stående bølgeforhold på 1,41 er et lavt tal, hvilket betyder, at kun en lille del af signalet reflekteres tilbage i stikket i stedet for at fortsætte ud i kablet. Det giver en stabil forbindelse med minimalt signaltab. Dæmpningskoefficienten på 0,3 dB fortæller, hvor meget signal der forsvinder på vejen gennem selve stikket, og det er et lavt tab, der passer godt til RF-opkoblinger, hvor signalkvaliteten har betydning. Den nominelle spænding er 335 V, hvilket er den spænding, stikket er dimensioneret til at kunne håndtere.

SMB-stik findes i to udgaver, der passer sammen: han-udgaven har den fremstående pin, mens hun-udgaven har bøsningen, der tager imod pinden. Dette produkt er en han-udgave (male), så du skal sikre dig, at det udstyr eller kabel, du kobler til, har en tilsvarende hun-tilslutning. Vælger du forkert kombination, kan de to dele ikke kobles sammen, uanset hvor godt selve krimparbejdet er udført.

Ja. Stikket er lavet til at passe til flere tynde koaksialkabler ud over RG174, herunder RG316, RG188(A), B7805A, KX3, KX22, M17-113 og M17-119. Fælles for dem er, at deres opbygning i leder, isolering og skærm matcher stikkets krimpmål, så du kan vælge det kabel, der passer bedst til din opgave, uden at skulle bruge et andet stik. Har du kabeltypen ved hånden, kan du altså krympe det direkte på dette stik uden yderligere overvejelser om størrelse.
