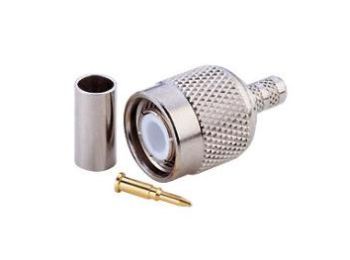

TNC han til RG58/U kabel, Ø5mm (krimptype)

Stikket er et TNC-hanstik, der bruges til at afslutte et RG58-koaksialkabel, så du kan koble kablet til antenner, radioudstyr eller andet RF-udstyr med en tilsvarende TNC-forbindelse. TNC-standarden bruges ofte, hvor der er behov for en stabil og let gevindsikret forbindelse, som ikke ryster løs ved vibrationer, i modsætning til rene stikforbindelser uden gevind.

Stikket er en krimptype, hvilket betyder, at den elektriske montage sker ved at krympe stikket fast på kablets leder og skærm med en krympetang, i stedet for at lodde forbindelsen. Den mekaniske fastgørelse er indrettet til kabel, så selve stikket presses og fikseres direkte på kabelenden. Det giver en hurtig og holdbar montage, når du arbejder med RG58-kabel af typen med en udvendig diameter på Ø5 mm.

Nej, stikket er specifikt beregnet til RG58-kabel med en diameter på Ø5 mm. Skal du bruge et TNC-stik til et andet kabelmål eller en anden kabeltype, skal du vælge en variant, der matcher netop det kabel, du arbejder med, da krympepasningen ellers ikke bliver korrekt.

Gevinddiameteren på Ø11,11 mm, svarende til 7/16", er den standardiserede TNC-gevindstørrelse, der sikrer forbindelsen mekanisk. Når stikket skrues på modparten, holder gevindet forbindelsen stabil og reducerer risikoen for, at kablet trækkes løs ved bevægelse eller mindre træk i kablet, hvilket er en fordel i forhold til forbindelser uden gevind.

Et hanstik, som dette, har en central stiftforbindelse, der føres ind i modpartens åbning, mens et hunstik omvendt har den åbning, der modtager stiften. De to typer skal parres, altså skal et hanstik forbindes til en hun-forbindelse på modstykket, eksempelvis en antenne eller et apparat med TNC-hunbøsning. Skal du forbinde to kabelender med samme kønstype, har du brug for en overgang eller adapter i stedet.

Krimpmontage og lodning er to forskellige måder at fastgøre et RF-stik på, og dette stik er lavet specifikt til krimp. Fordelen ved krimp er, at monteringen går hurtigt, og forbindelsen bliver mekanisk stabil, når den udføres korrekt med en krympetang, uden behov for loddekolbe eller loddetin. Skal du bruge en løsning til lodning i stedet, skal du vælge en stikvariant, der er beregnet til det.
