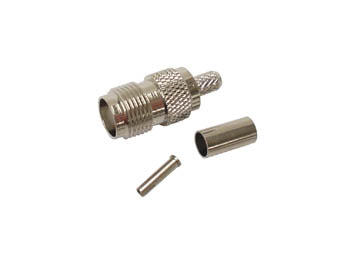

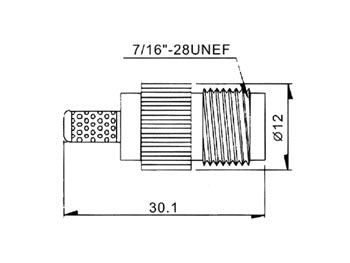

TNC hun til RG58, Ø5mm (krimptype)

Denne TNC hun-stikprop bruges til at afslutte eller forbinde koaksialkabel af typen RG58/U, som er et 50 ohm kabel med en yderdiameter på ca. Ø5 mm. TNC-stik anvendes typisk i antenne- og RF-installationer, hvor man har brug for en robust forbindelse, der ikke løsner sig ved vibration eller bevægelse, i modsætning til de mere kendte BNC-stik. Stikproppen leveres som en samlet enhed bestående af 3 dele, som du selv monterer på kablet.

Krimptype betyder, at stikproppen monteres på kablet ved at klemme (krimpe) delene fast med et krimpetang i stedet for at lodde eller skrue dem sammen. Det giver en mekanisk og elektrisk stabil forbindelse, når det udføres korrekt, og er en hurtig monteringsmetode, når du har det rette værktøj til rådighed. Da stikproppen består af 3 dele, skal du samle dem i den rigtige rækkefølge omkring kabelisoleringen og skærmen, før du krimper dem fast.

Nej, denne TNC hun-stikprop er specifikt dimensioneret til RG58/U kabel med en impedans på 50 ohm og en yderdiameter på Ø5 mm. Bruger du et kabel med en anden diameter eller en anden impedans, passer stikproppens indvendige mål og krimpering ikke korrekt, hvilket kan give en dårlig forbindelse eller ustabil signaloverførsel. Hold dig derfor til RG58/U kabel, når du vælger denne stikprop.

TNC hun (female) har den indvendige pin-modtager, mens TNC han (male) har den udstikkende pin. De to typer er hinandens modstykker og skal parres for at give en fungerende forbindelse, ligesom man kender det fra andre stiksystemer. Denne stikprop er en TNC hun, så den skal forbindes til en TNC han-modpart, for eksempel på et antenneanlæg, en radio eller et måleinstrument. Skal du samle et komplet kabel med stik i begge ender, skal du derfor sikre dig, at du har både han- og hun-udgaven, afhængigt af hvad kablet skal forbindes til.

Denne stikprop er lavet til krimpmontering, hvilket kræver en krimpetang beregnet til det aktuelle stikformat. Krimpmetoden giver typisk en mere ensartet og holdbar forbindelse end en løs skruemontering, fordi delene presses fast omkring kablets leder og skærm i stedet for at blive klemt med en skrue. Har du allerede krimpeværktøjet stående, er det en hurtig og driftssikker løsning til RG58/U-kabler. Har du ikke værktøjet, bør du overveje, om det er investeringen værd, eller om en anden monteringstype passer bedre til dit konkrete projekt.
