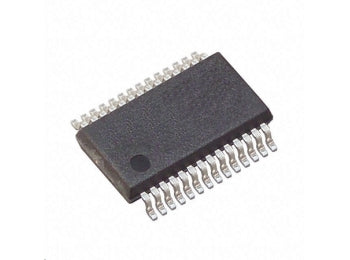

MP3378E 4-kanal WLED Controller IC (SOP28)
MP3378E 4-kanal WLED Controller IC (SOP28)
MP3378E er en one-chip-løsning specielt designet til monitorapplikationer. MP3378E inkluderer en step-up WLED-controller med fire strømkanaler til baggrundsbelysning og en højeffektiv buck-konverter til intern busspæn... Se mere
0 stk på lager
8 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
MP3378E er en one-chip-løsning specielt designet til monitorapplikationer. MP3378E inkluderer en step-up WLED-controller med fire strømkanaler til baggrundsbelysning og en højeffektiv buck-konverter til intern busspænding eller standby-strøm.
Specifikationer:
- WLED-controller:
- VIN1: -0,3V til +28V
- VLED1 til VLED4: -1V til +55V
- VGATE, VCC1, VISENSE: -0,3V til +6,5V
- Alle andre ben: -0,3V til VCC1
- Buck Converter:
- VIN2, VSW: 0,3V til 28V
- VBST: VSW+6V
- Alle andre ben: 0,3 til 6V
- Kontinuerlig effekttab (TA = 25°C): 3,9W
- Junction temperatur: 150°C
- Lead temperatur: 260°C
- Anbefalede driftsbetingelser:
- Forsyningsspænding (VIN1, VIN2): 5V til 24V
- Operationel junction temp. (TJ): -40...125°C
The MP3378E is a one-chip solution specially designed for monitor applications. The MP3378E includes a step-up WLED controller with four current channels for backlighting, and a high-efficiency buck converter for internal bus voltage or standby power.
Specifications:
- WLED Controller:
- VIN1: -0.3V to +28V
- VLED1 to VLED4: -1V to +55V
- VGATE, VCC1, VISENSE: -0.3V to +6.5V
- All other pins: 0.3V to VCC1
- Buck Converter:
- VIN2, VSW: 0.3V to 28V
- VBST: VSW+6V
- All other pins: 0,3 to 6V
- Continuous power dissipation (TA = 25°C): 3.9W
- Junction Temperature: 150°C
- Lead Temperature: 260°C
- Recommended Operating Conditions:
- Supply voltage (VIN1, VIN2): 5V to 24V
- Operating junction temp. (TJ): -40...125°C
