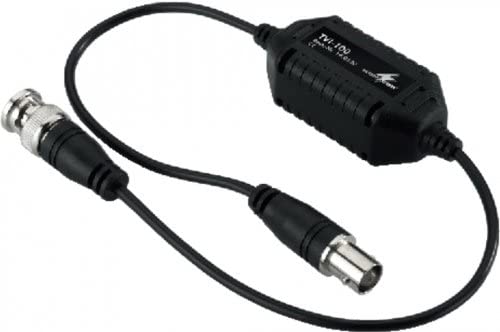

75ohm videoisolationstransformer

En videoisolationstransformer sættes ind i et videosignal for at bryde den galvaniske forbindelse mellem to punkter i et kabelanlæg. Det bruges typisk i forbindelse med videoovervågning, hvor kameraer og optagere er placeret forskellige steder, og hvor der kan opstå jordsløjfer mellem udstyret. Ved at isolere signalet undgår man forstyrrelser i billedet, som ofte viser sig som striber, flimmer eller bånd i skærmbilledet.

75 ohm er den impedans, transformeren er dimensioneret til at arbejde med. Det er den standardimpedans, der bruges i almindelige videokabler til overvågning og analogt videoudstyr. Når transformerens impedans matcher kablets og udstyrets impedans, undgår man signalrefleksioner, der ellers kan give et dårligere eller ustabilt billede.

Ja, det er netop en af de typiske brugssituationer. Hvis kameraer og optageudstyr er sluttet til strøm forskellige steder i en bygning, kan der opstå små spændingsforskelle i jordforbindelsen, som forplanter sig ud i videosignalet som støj. En videoisolationstransformer bryder denne forbindelse elektrisk, mens selve videosignalet stadig kommer igennem, hvilket ofte løser den type billedforstyrrelser.

Den monteres i selve videoledningen mellem de to punkter, hvor jordforbindelsen skal brydes, for eksempel mellem et kamera og optageren, eller der hvor kablet krydser mellem to bygninger eller elektriske installationer. Da den fungerer som en del af monteringsdele og tilbehør til alarm og videoovervågning, indgår den som et ekstra led i kablingen frem for som en selvstændig komponent i anlægget.

Hvis dit videosignal allerede er stabilt og uden striber, flimmer eller båndforstyrrelser, er der ikke nødvendigvis behov for en isolationstransformer. Den giver mest værdi, når man oplever konkrete billedproblemer, der typisk skyldes jordsløjfer, eller når man på forhånd ved, at kameraer og optageudstyr forsynes fra forskellige el-installationer, hvor den slags problemer erfaringsmæssigt opstår.
