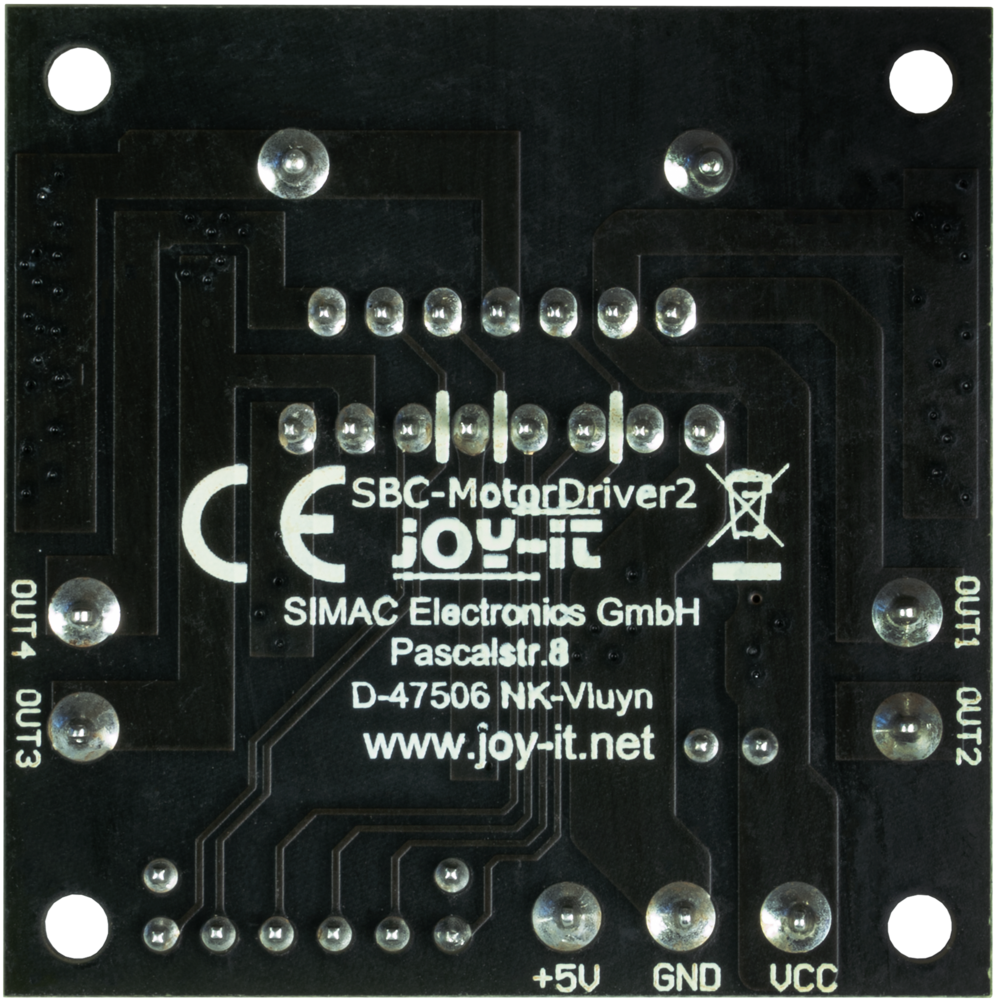

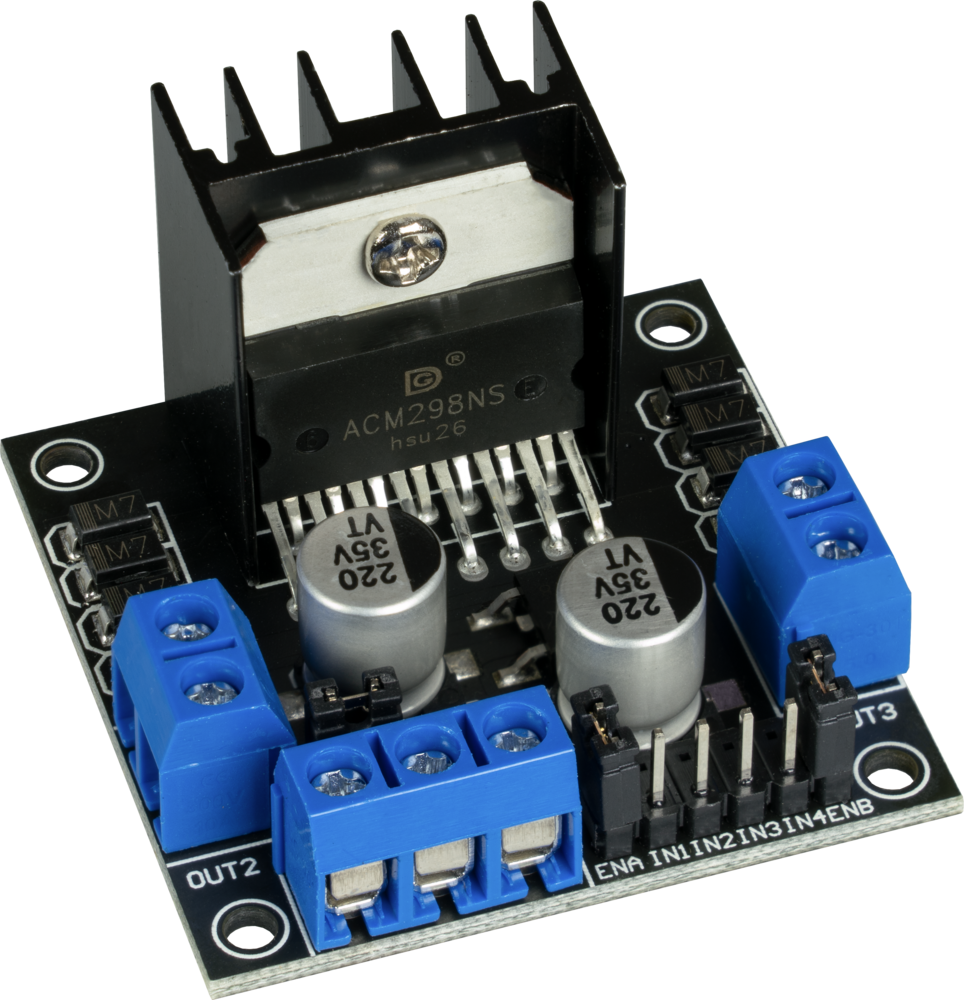

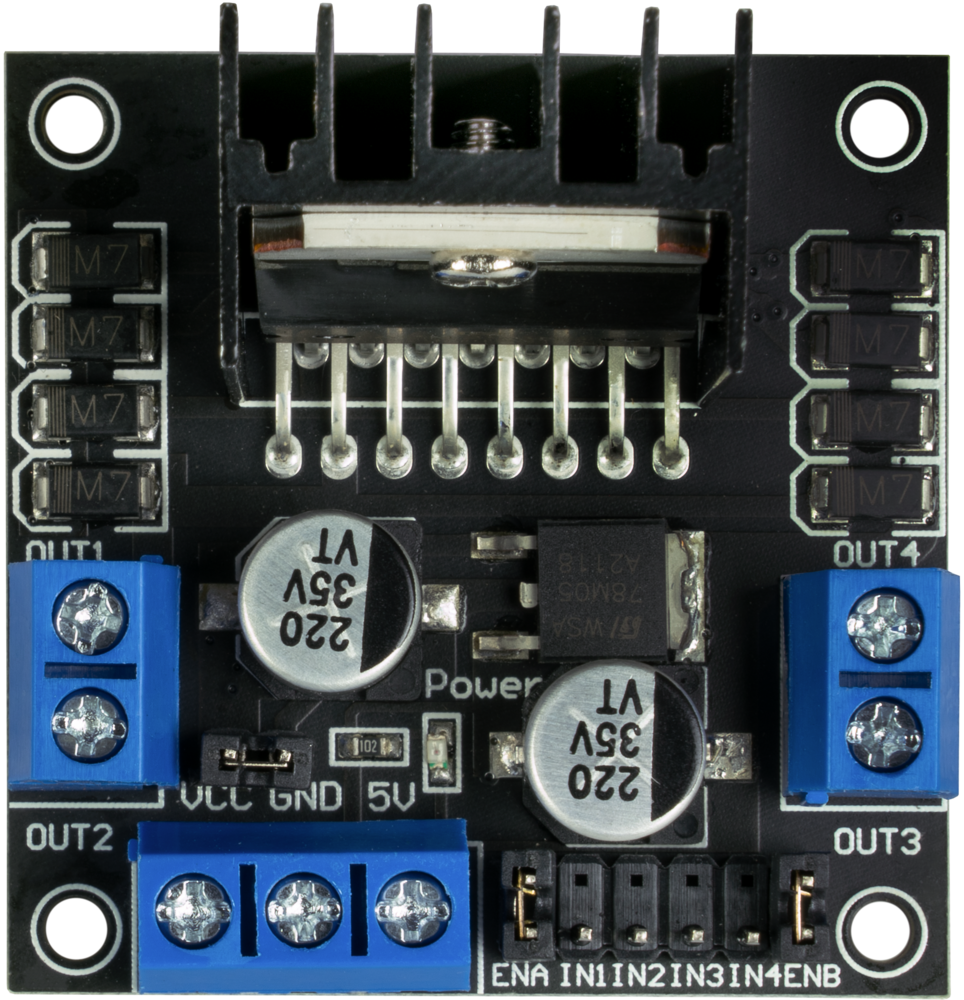

2 kanal L298N H-bridge DC Motor Drive Controller til Arduino
2 kanal L298N H-bridge DC Motor Drive Controller til Arduino
MotoDriver 2 er et udvidelseskort, som hurtigt og nemt kan forbindes til din single-board-computer. Det muliggør enten styring såvel som strømforsyning af to jævnstrømsmotorer. Yderligere strømforsyninger til motorern... Se mere
0 stk på lager
12 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
MotoDriver 2 er et udvidelseskort, som hurtigt og nemt kan forbindes til din single-board-computer. Det muliggør enten styring såvel som strømforsyning af to jævnstrømsmotorer. Yderligere strømforsyninger til motorerne eller en stor mængde kabler er ikke længere nødvendige. Udvidelseskortet muliggør styring med en konstant spænding mellem 5 til 35 V.
Egenskaber:
- Bruger en L298N chip som hoveddriver, køreevne, lav varme, stærk anti-interferens evne.
- Kan bruge den indbyggede 78M05 til at tage strøm ved at køre strømafsnittet, men for at undgå beskadigelse af regulatorchipet, når brugen er større end drivspændingen på 12V, skal du bruge en ekstern 5V logikforsyning.
- Modulet bruger en storkapacitetsfilter kondensatorer, afløbsdiode kan forbedre pålideligheden.
Tekniske detaljer:
- Driftstilstand H-brodriver (dobbelt)
- Master chip: L298N
- Logisk spænding: 5V
- Drivspænding: 5-35V
- Logikstrøm 0-36mA
- Drevstrøm: 2A (maks. Enkeltbro)
- Maksimal effekt: 25W
- Vægt: 30g
- Størrelse: 43x43x27mm
Applikationseksempler:
- 1: Køre stepper motor. Kør almindelig 4-ledet 2-faset motorforbindelse.
- 2: Drev DC motor. Dette modul er en 2-kanals H-brodriver kan køre to motorer på samme tid.
The MotoDriver 2 is an expansion board which can be connected fast and easily to your single-board-computer. It enables either the controlling as well as the power supply of two direct current motors. Additional power supplies for the motors or a huge amount of cables are not necessary anymore. The expansion board enables the control with a constant voltage between 5 to 35 V.
Features:
- Uses an L298N chip as the main driver, driving ability, low heat, strong anti-interference ability.
- Can use the built-in 78M05 to take power by driving the power section, but in order to avoid damage to the regulator chip, when use is greater than the drive voltage of 12V, use an external 5V logic supply.
- The module uses a large-capacity filter capacitors, drain diode can improve reliability.
Tekniske detaljer:
- Operating mode H-bridge driver (dual)
- Master chip: L298N
- Logic voltage: 5V
- Drive voltage: 5-35V
- Logic Current 0-36mA
- Drive current: 2A (maks. single bridge)
- Maximum Power: 25W
- Vægt: 30g
- Størrelse: 43 x 43 x 27mm
Application examples:
- 1: drive stepper motor. Drive ordinary 4-wire 2-phase motor connection.
- 2: drive DC motor. This module is a 2-channel H-bridge driver can drive two motors at the same time.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
