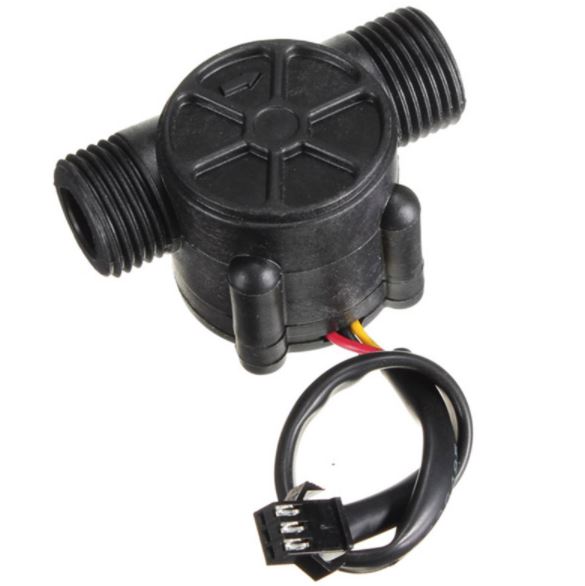

Væske flowmeter til Arduino - 1-30 ltr/min. (1/2" gevind)
Væske flowmeter til Arduino - 1-30 ltr/min. (1/2" gevind)
Mål væske/vandstrøm til dit solvarme-, computerafkølings- eller havevandings-projekt ved hjælp af denne praktiske og enkle flowmåler. Den indsættes på linje med din vand/væskeforsyning og bruger en pinwheel-sensor til... Se mere
0 stk på lager
4 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Mål væske/vandstrøm til dit solvarme-, computerafkølings- eller havevandings-projekt ved hjælp af denne praktiske og enkle flowmåler. Den indsættes på linje med din vand/væskeforsyning og bruger en pinwheel-sensor til at måle, hvor meget væske der flyder gennem den. Spin-hjulet har en lille magnet påsat, og der er en hall-effekt magnetisk sensor på den anden side af plastrøret, som måler, spinhjulets omdrejninger. Denne metode gør det muligt for sensoren at forblive sikker og tør.
Sensoren er forsynet med tre ledninger: Rød (5-24VDC strøm), sort (jord) og gul (Hall effekt pulsudgang). Ved at tælle impulser fra sensorens output, kan du nemt spore væskebevægelse: hver puls er ca. 2,25 ml. Bemærk, at dette ikke er en præcisionssensor, og pulshastigheden varierer en smule afhængigt af strømningshastighed, væsketryk og sensororientering. Du skal foretagen en omhyggelig kalibrering, hvis der kræves bedre end 10% præcision. Den er dog fantastisk til grundlæggende måleopgaver!
Se Arduino sketch eksempel der kan bruges til hurtigt at teste sensoren - den beregner den omtrentlige mængde væske i liter og vises på en LCD eller seriel skærm.
Tekniske detaljer:
- Operationel spænding: 5 to 18Vdc
- Maks. strømforbrug: 15mA ved 5V
- Væske flow rate: 1 til 30 ltr./min.
- Operationel temperatur: -25 til 80°C
- Operationel luftfugtighed: 35%-80% RH
- Maks. hydrostatisk tryk: 2.0 MPa (= 20 bar)
- Output duty cycle: 50% +-10%
- Output rise time: 0.04us
- Output fall time: 0.18us
- Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
- Pulses pr. ltr.: 450
- Mekanisk levetid: Min. 300.000 cykluser
- Gevind: 1/2" (udvendig diameter: Ø20mm)
Measure liquid/water flow for your solar, computer cooling, or gardening project using this handy basic flow meter. This sensor sit in line with your water line, and uses a pinwheel sensor to measure how much liquid has moved through it. The pinwheel has a little magnet attached, and there's a hall effect magnetic sensor on the other side of the plastic tube that can measure how many spins the pinwheel has made through the plastic wall. This method allows the sensor to stay safe and dry.
The sensor comes with three wires: Rød (5-24VDC power), black (ground) and yellow (Hall effect pulse output). By counting the pulses from the output of the sensor, you can easily track fluid movement: each pulse is approximately 2,25 milliliters. Note this isn't a precision sensor, and the pulse rate does vary a bit depending on the flow rate, fluid pressure and sensor orientation. It will need careful calibration if better than 10% precision is required. However, its great for basic measurement tasks!
See example Arduino sketch that can be used to quickly test the sensor - it will calculate the approximate quantity of fluid in liters and display on an LCD or the serial monitor.
Specifications:
- Operating voltage: 5 to 18Vdc
- Maks. current consumption: 15mA at 5V
- Working Flow Rate: 1...30 ltr./min.
- Operating temperatur: -25...80°C
- Operating humitity: 35...80% RH
- Max. pressure: 2.0 MPa
- Output duty cycle: 50% +-10%
- Output rise time: 0,04us
- Output fall time: 0,18us
- Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
- Pulses pr. ltr.: 450
- Mechanical lifetime: Min. 300.000 cycles
- Thread: 1/2" (outer diameter: Ø20mm)
