SMA han til RG174 kabel, Ø2,6mm (krimptype)

Stikket er en SMA han-konnektor beregnet til montering på RG174 coaxkabel, og det bruges typisk til at afslutte et kabel, så det kan tilsluttes udstyr med en tilsvarende SMA hun-forbindelse, for eksempel antenner, radiomoduler eller måleudstyr. RG174 er et tyndt coaxkabel, som ofte findes i mindre elektronikprojekter og trådløse løsninger, hvor pladsen er begrænset, og SMA-stikket giver dig en solid og stabil forbindelse, der holder signalet rent gennem kablet.

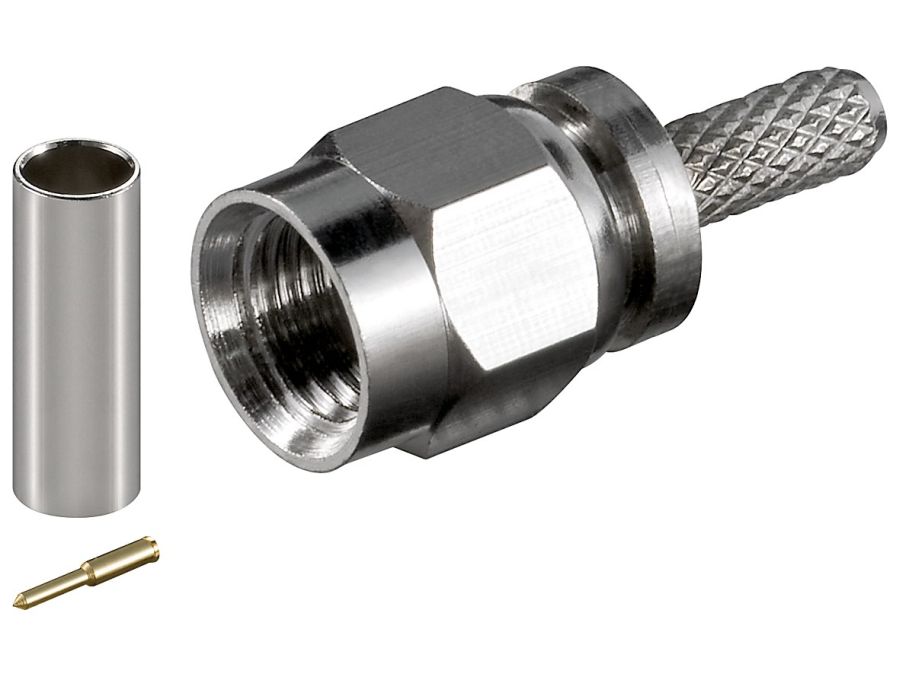

Stikket er opbygget i tre dele og monteres med en kombination af krimp og loddeforbindelse. I praksis vil det sige, at kablets skærm typisk krimpes fast, mens centerlederen loddes til stikkets midterpin, hvilket giver en god elektrisk kontakt og en mekanisk stabil samling. Har du en krimptang og loddekolbe ved hånden, er det en overkommelig opgave, men det kræver lidt håndelag, da delene skal placeres korrekt for at undgå kortslutning eller dårlig forbindelse.

Stikket passer til RG174-kabel med en ydre diameter på 2,6 til 3 mm. Det er derfor vigtigt at kontrollere, hvilken diameter dit eksisterende kabel har, inden du vælger stik, da et for stort eller for lille mål kan gøre monteringen svær eller give en dårlig forbindelse. Ligger dit kabel uden for dette interval, findes der tilbehør med andre mål, som passer bedre.

Forskellen ligger i selve stikforbindelsen: en SMA han har en fremstående pin i midten, mens en SMA hun har et hul, der modtager pinnen. Dette produkt er en SMA han, så det skal parres med en SMA hun-udgang på det udstyr eller kabel, du vil forbinde det til. Er du i tvivl om, hvilken type dit udstyr eller modstykke har, er det en god idé at kigge på den eksisterende forbindelse, inden du bestiller.

SMA, SMB og SMC er alle miniature coax-stikforbindelser, men de adskiller sig i størrelse og monteringsmetode. SMA er gevindstik og giver den mest robuste og skruesikre forbindelse, hvilket gør det velegnet, hvor stikket ikke må rykke sig utilsigtet. SMB er et mindre snap-on-stik, der er hurtigere at koble til og fra, men uden gevindets fastholdelse, mens SMC er en gevindvariant af SMB-formatet og dermed en mellemting. Skal du bruge en robust forbindelse til RG174-kabel, som holder fast under vibration eller flytning, er SMA-stikket som dette et solidt valg.
