REED kontakt - Mini 0,5A ved 100Vac/dc (SPST-NC)

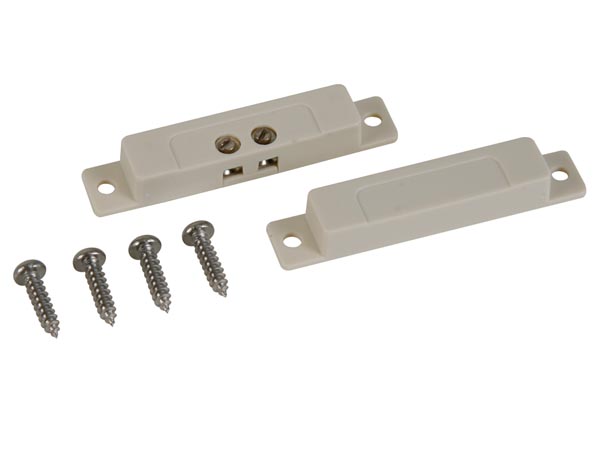

Reed-kontakten er en lille magnetisk switch, der typisk monteres i par med en magnet, fx på en dør eller et vindue. Den ene del sidder fast på rammen, den anden på den bevægelige del, og når de to dele fjernes fra hinanden, skifter kontakten tilstand. Det gør den velegnet til alarmsystemer og overvågningsopgaver, hvor du skal registrere om en dør eller et vindue åbnes. Med et hus i hvid ABS og en meget kompakt størrelse på kun 34 x 15 x 8 mm kan den gemmes discret i en dørkarm eller et vindueshul uden at fylde synligt.

Kontakten er dimensioneret til lav spænding og strøm, som man typisk ser i alarm- og signalkredse. Den tåler en skiftespænding på maksimalt 100 V AC/DC og en skiftestrøm på maksimalt 0,5 A, hvilket giver en kontaktkapacitet på op til 10 VA. Den kan bære en strøm på op til 1 A, når kontakten allerede er sluttet, og har en gennembrudsspænding på 200 Vdc. Kontaktmodstanden i lukket tilstand ligger på maksimalt 0,2 ohm, og isoleringsmodstanden er på minimum 100 M ohm, hvilket sikrer en stabil og lav overgangsmodstand i signalkredsen. Det gør den til en ren lavspændings- og signalkomponent, og den er ikke tiltænkt kraftforsyning eller høj belastning.

Kontakten monteres med skruer, så den kan sættes direkte fast på ramme eller karm uden brug af lim eller andre monteringsmidler. Der følger 300 mm ledning med fra selve switchen, hvilket giver et rimeligt spillerum til at trække ledningen frem til alarmcentral eller styring, uden at du skal splejse kabel lige ved kontakten. Da huset er i ABS-plast, kan den skrues fast uden at knække eller tage skade, så længe monteringen sker med almindelig fornuft og ikke overspændte skruer.

Den operationelle afstand, altså det maksimale mellemrum mellem selve kontakten og den tilhørende magnet, er på op til 20 mm. Det betyder, at du skal placere magnetdelen og kontaktdelen forholdsvis tæt på hinanden, når døren eller vinduet er lukket, for at være sikker på, at kontakten skifter korrekt hver gang. Sidder de to dele længere fra hinanden end 20 mm, når døren er lukket, risikerer du, at kontakten ikke reagerer stabilt.

Kontakten er angivet til en driftstemperatur fra -20 til +60 °C, hvilket giver et rimeligt spænd til brug i uopvarmede rum, udhuse, garager og lignende steder, hvor temperaturen svinger med årstiderne. Den er ikke beskrevet med en specifik kapslingsklasse i de tekniske data, så ved montering direkte udsat for regn og fugt bør du sikre selve monteringsstedet, fx under en tagudhæng eller i en boks, snarere end at forvente en indbygget vejrbestandighed fra kontakten selv.

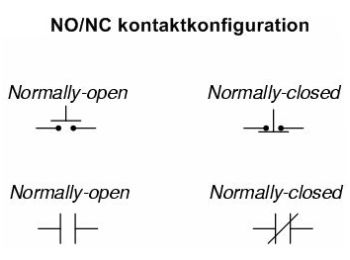

Denne model er en SPST-NC-kontakt, altså en enkeltpolet switch, der er normalt lukket. I praksis betyder det, at kredsen er sluttet, når magneten sidder tæt på kontakten, altså når døren eller vinduet er lukket, og at kredsen brydes, hvis magneten fjernes, fx når døren åbnes. Den type bruges ofte i alarmsammenhænge, hvor man netop ønsker at opdage, når en lukket kreds afbrydes, da det giver en tydelig og pålidelig fejlmelding, hvis en ledning skulle blive klippet eller kontakten fjernet. En NO-kontakt (normally open) fungerer omvendt, hvor kredsen kun er sluttet, når magneten er til stede, og bruges typisk, hvor man vil registrere at noget aktiveres, i stedet for at noget brydes. Hvilken type der er den rette for dit konkrete alarmsystem eller styring, afhænger af hvordan resten af kredsen og centralen er opbygget, så det er en god idé at holde det op mod dokumentationen for det system, kontakten skal indgå i.
