REED kontakt - Magnetisk (0,1A ved 30Vdc - NC) m. ledning

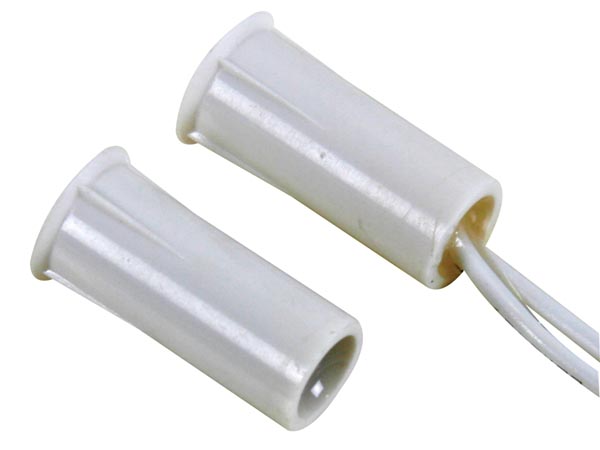

En reedkontakt er en magnetisk kontakt, der typisk bruges til at overvåge, om en dør eller et vindue er lukket eller åbent. Den består af to dele, en magnet og selve kontakten med en Oki reed switch indeni. Når magneten sidder tæt på kontakten, er kredsløbet sluttet. Fjerner du magneten, for eksempel ved at åbne døren, brydes kontakten, og et alarmanlæg eller en styring kan registrere det. Den er velegnet til montering i døre, dørkarme, vinduer og vinduesrammer, og kan derfor bruges både i private hjem og til mere alarmfaglige installationer.

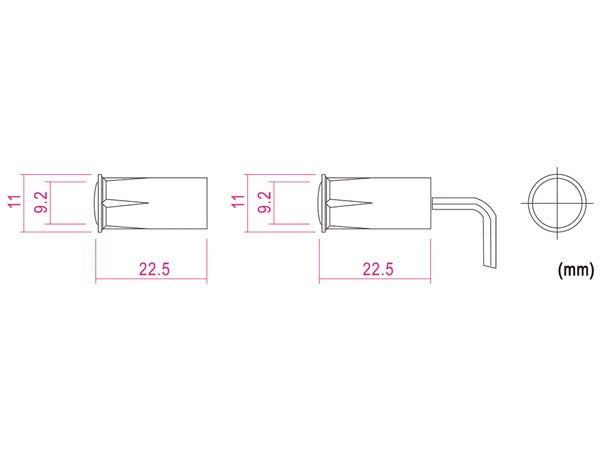

Kontakten er lavet til forsænket montering, hvilket betyder, at du borer et hul og trykker enheden ind, så den sidder skjult i karmen eller rammen i stedet for at sidde synligt på overfladen. Målet Ø9,5 mm angiver diameteren på det hul, komponenten skal presses ind i, da monteringen sker som en tryk-montering. Det giver et pænt og diskret udtryk, hvor hverken magnet eller kontakt tager sig ud som et synligt tilbehør på døren eller vinduet.

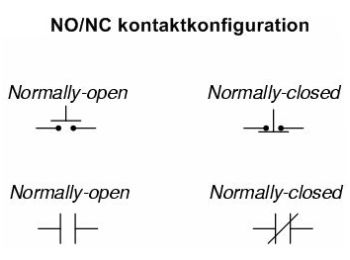

Kontakten leveres med en ledning på cirka 25 cm, hvilket giver dig lidt spillerum til at føre ledningen frem til din styring eller alarmcentral uden ekstra samlinger. NC står for "normal lukket" (normally closed), hvilket betyder, at kredsløbet er sluttet, når magneten er tæt på kontakten, altså når døren eller vinduet er lukket. Åbner du døren, brydes kredsløbet, og alarmanlægget kan reagere på afbrydelsen. Det er en almindelig og driftssikker måde at opbygge dør- og vindueskontakter på, da et evt. kabelbrud eller strømsvigt også vil blive registreret som en åben tilstand.

Kontakten er beregnet til en maksimal kontaktstrøm på 0,1 A ved 30 V DC, så den fungerer som et lavspændingssignal ind til din alarmcentral eller styring, ikke som en strømførende afbryder til større belastninger. Ved resistive belastninger (testet ved 6 V DC, 10 mA) er den angivet til at kunne holde i 1.000.000 aktiveringer, hvilket giver en god margin til daglig brug over mange år. Den tåler driftstemperaturer fra -10 til 60 °C, så den fungerer fint i de fleste danske indendørs miljøer og i rum med almindelige temperaturudsving, og med en vægt på blot cirka 20 gram fylder den stort set ingenting i konstruktionen.

Kontakten er primært tænkt til montering i døre, dørkarme, vinduer og vinduesrammer af almindelige materialer, hvor magnet og kontakt kan sidde tæt på hinanden uden forstyrrelse. Den kan også bruges på metaldøre, men her afhænger resultatet af selve installationen, anvendelsen og størrelsen på metaldøren, da metal kan påvirke det magnetiske felt mellem de to dele. Skal du montere den på en metaldør, er det derfor en god idé at vurdere placeringen konkret, så magnet og kontakt får den nødvendige nærkontakt til at fungere pålideligt.

Gapbredden på 15 mm angiver den afstand, hvor magneten stadig kan holde kontakten sluttet. Det betyder i praksis, at magnet og kontaktdel skal sidde inden for denne afstand af hinanden, når døren eller vinduet er lukket, for at systemet registrerer korrekt "lukket"-tilstand. Sidder de to dele længere fra hinanden end de 15 mm, eller er de skævt forskudt i forhold til hinanden, risikerer du, at kontakten opfatter det som "åbent", selvom døren rent faktisk er lukket. Det er derfor værd at tænke over placeringen, så magnet og kontakt flugter pænt ved lukket dør eller vindue.
