REED kontakt - Magnetisk (0,5A ved 100Vdc - NC)
REED kontakt - Magnetisk (0,5A ved 100Vdc - NC)
Denne magnetiske REED kontakt er en klassisk dør- og vindueskontakt til alarmanlæg, hvor kontaktens NC-funktion (normally closed) holder kredsen sluttet, så længe magneten sidder tæt på. Med en kontaktbelastning på 0,... Se mere
0 stk på lager
12 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

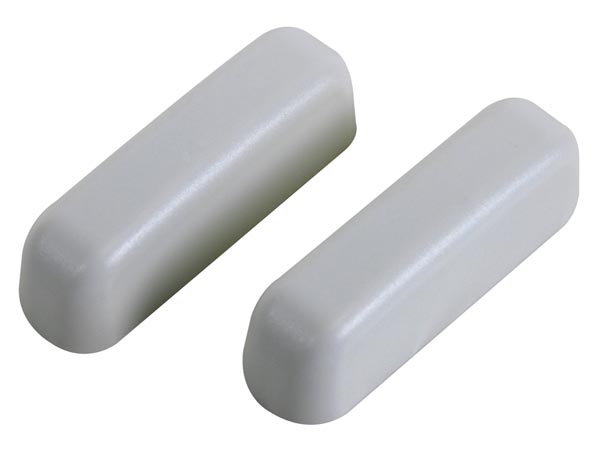

Denne magnetiske REED kontakt er en klassisk dør- og vindueskontakt til alarmanlæg, hvor kontaktens NC-funktion (normally closed) holder kredsen sluttet, så længe magneten sidder tæt på. Med en kontaktbelastning på 0,5 A ved 100 VDC er den bygget til at signalere i alarmkredsens lavspændingskreds, ikke til at styre større belastninger direkte. Den hvide farve gør, at den falder discret ind på de fleste dørkarme og vindueskanter.
I praksis monteres kontaktdelen på karmen og magneten på selve døren eller vinduet, så alarmen slår til, hvis de to skilles. Gap-bredden på 25 mm er større end på almindelige magnetkontakter, hvilket giver mere spillerum ved montering på fx skæve karme eller vinduer, der ikke slutter helt tæt.
Fordele ved REED kontakten
- Bredt gab på 25 mm: Giver mere tolerance ved montering end almindelige magnetkontakter, så den fungerer selv med lidt afstand mellem karm og dør/vindue
- NC-kontakt: Kredsen er normalt sluttet og bryder, når magneten fjernes, klar til brug i standard alarmkredse
- Skrueterminaler: Hurtig og sikker tilslutning uden loddearbejde
- Skjulte terminaler: Terminalerne er gemt i huset, hvilket giver en pænere montering og gør det sværere at komme til at pille ved forbindelserne
- Testpunkter til åben/kort: Gør det muligt at teste kredsen for åbne eller kortsluttede forbindelser ved fejlsøgning

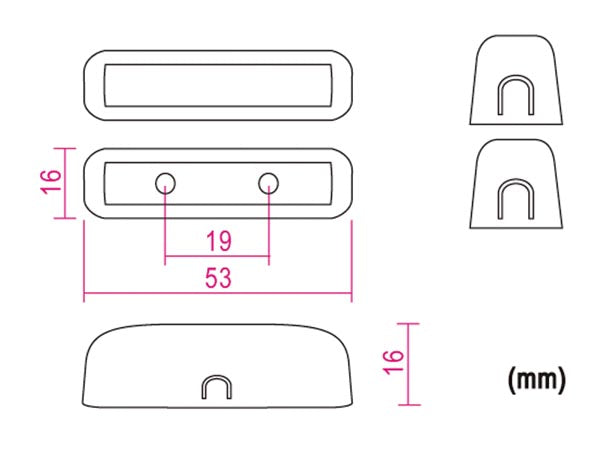

- Kompakt størrelse: Måler kun 53 x 15,5 x 16 mm og vejer 26 g, så den fylder minimalt på karm eller ramme
Til overflademontering på dør og vindue
Kontakten monteres på overfladen med skrueterminaler, hvilket gør den enkel at sætte op uden fræsning i karmen. Den lave kontaktbelastning på 0,5 A ved 100 VDC gør den velegnet som signalgiver i en alarmcentrals overvågningskreds, mens testpunkterne gør det muligt at verificere installationen, når kontakten er sat op.
Ofte stillede spørgsmål om REED kontakt - Magnetisk (0,5A ved 100Vdc - NC)
Hvad kan jeg bruge denne reed-kontakt til?
Reed-kontakten er en magnetisk sensor, der typisk monteres på døre, vinduer eller porte som en del af et alarmsystem eller en overvågningsløsning. Den består af to dele, en magnetdel og selve kontaktdelen, som placeres over for hinanden. Så længe de to dele sidder tæt ved siden af hinanden, er kredsløbet lukket. Fjernes magneten, for eksempel når en dør åbnes, brydes kredsløbet, og alarmcentralen eller styringen registrerer det.
Hvordan monteres kontakten?
Kontakten monteres på overfladen med skrueterminaler, hvilket gør installationen ligetil. Terminalerne er skjulte, så ledningsføringen ser pæn og ordentlig ud, når kontakten er sat op. Med et mål på 53 x 15,5 x 16 mm og en vægt på blot 26 gram fylder den kun lidt og passer ind på de fleste dør- og vinduesrammer uden at være til gene.

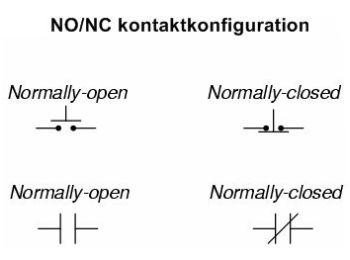

Hvad betyder det, at kontakten er NC (normally closed)?
NC står for "normally closed", altså at kredsløbet er lukket i hviletilstand, når magnet og kontakt sidder tæt sammen. Åbnes døren eller vinduet, og magneten trækkes væk fra kontakten, brydes kredsløbet, og det er dette signal, alarmsystemet reagerer på. Det er en almindelig og driftssikker måde at opbygge dør- og vinduesovervågning på, fordi et brudt kredsløb (for eksempel ved en afbrudt ledning) også vil udløse en alarm.
Hvad kan testpunkterne bruges til?
Kontakten har indbyggede testpunkter, hvor du kan måle for åbent kredsløb eller kortslutning. Det gør det muligt at fejlfinde eller kontrollere installationen, uden at du behøver at afmontere kontakten fra dør- eller vindueskarmen først.
Hvad betyder kontaktvurderingen på 0,5 A ved 100 VDC?
Denne værdi fortæller, hvor meget strøm kontakten maksimalt tåler at bryde eller slutte, nemlig 0,5 A ved 100 V jævnstrøm. Det er typisk for reed-kontakter, der bruges som signalgivere i alarm- og styresystemer, hvor kontakten blot skal give et kort- eller åbentsignal videre til en central eller styring, og ikke skal håndtere en større belastning direkte.
Hvad er forskellen på denne reed-kontakt og en almindelig magnetkontakt?
Denne model er udstyret med en bredere afstand mellem magnet og kontaktdel end almindelige kontakter, nemlig 25 mm. Det betyder, at magneten kan sidde lidt længere fra kontaktdelen, uden at forbindelsen mistes i hviletilstand. Det giver mere fleksibilitet ved montering, for eksempel hvis dør- eller vinduesrammen ikke tillader helt tæt placering af de to dele, eller hvis der er en smule slør i rammen, når døren lukkes.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
