REED kontakt - Magnetisk (0,5A ved 100Vdc - NC) m. ledning
REED kontakt - Magnetisk (0,5A ved 100Vdc - NC) m. ledning
Denne magnetiske REED-kontakt er en klassisk komponent til alarm- og overvågningsanlæg, hvor du skal registrere om en dør eller et vindue åbnes. Den er udført som NC-kontakt (normally closed), så kredsen er lukket i h... Se mere
0 stk på lager
4 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

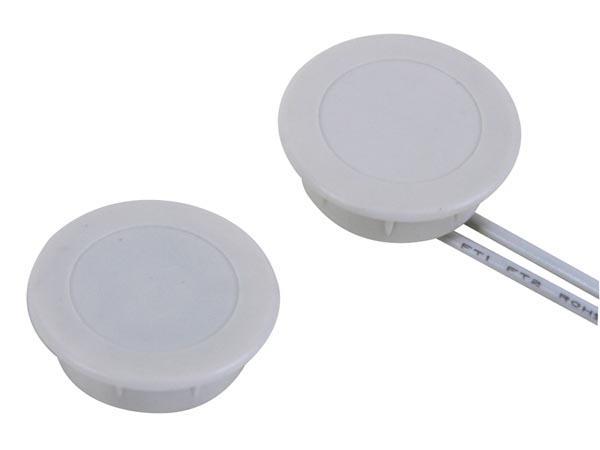

Denne magnetiske REED-kontakt er en klassisk komponent til alarm- og overvågningsanlæg, hvor du skal registrere om en dør eller et vindue åbnes. Den er udført som NC-kontakt (normally closed), så kredsen er lukket i hvile og bryder, når magneten fjernes fra sensoren, med en åbningsafstand på 20 mm. Med en diameter på Ø19,64 mm (3/4") og en dybde på 7,8 mm er den lille nok til at gemme sig diskret i karm og dørblad.
Kontakten monteres skjult (recessed mount) ved at man borer et hul på Ø19,64 mm og trykker enheden på plads (press fit), så hverken sensor eller magnet er synlige udefra. Den cirka 25 cm lange ledning giver plads til at trække frem til alarmcentral eller klemrække, og med en kontaktbelastning på 0,5 A ved 100 V DC passer den til lavspændingskredse i typiske alarmsystemer.
Fordele ved den magnetiske REED-kontakt
- Skjult montering: Recessed mount med Ø19,64 mm (3/4") press fit gør, at kontakt og magnet forsvinder i dør eller karm uden synlige skruer
- NC-funktion: Kredsen er normalt lukket og bryder ved åbning, hvilket passer til alarmkredse bygget på lukket loop-princip
- Kompakt størrelse: Mål på Ø19,64 x 7,8 mm og en vægt på cirka 20 g gør monteringen enkel selv på smalle profiler
- Fast ledningslængde: Cirka 25 cm ledning giver spillerum til at trække til nærmeste klemme eller central
- Definereret gap: Åbningsafstand på 20 mm sikrer, at kontakten reagerer pålideligt, når magneten flyttes væk
Til skjult dør- og vindueskontrol
Den hvide overflade gør, at kontakten falder diskret ind i de fleste dør- og vindueskarme, mens den skjulte montering holder installationen ryddelig og svær at se eller manipulere udefra. Kontaktbelastningen på 0,5 A ved 100 V DC gør den velegnet til de svagstrømskredse, man typisk finder i alarmpaneler og overvågningsudstyr, og den lille vægt på cirka 20 g betyder, at den ikke belaster hverken karm eller dørblad.
Ofte stillede spørgsmål om REED kontakt - Magnetisk (0,5A ved 100Vdc - NC) m. ledning
Hvad er en REED kontakt, og hvad bruges den til?
En REED kontakt er en magnetisk sensor, der typisk bruges til at registrere, om en dør eller et vindue er åbent eller lukket. Selve kontakten sidder i den fastmonterede del af rammen, mens en lille magnet placeres i den bevægelige del, altså i selve døren eller vinduet. Når magneten er tæt på kontakten, er kredsen sluttet, og fjernes magneten ved at døren åbnes, brydes kredsen. Den type kontakt bruges ofte i alarmsystemer og videoovervågning, hvor man vil have besked, hvis en indgang åbnes uventet.

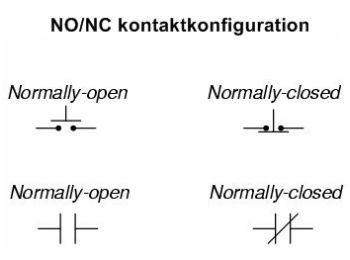

Hvad betyder det, at kontakten er "NC" (normal closed)?
NC står for "normal closed", altså at kontakten er sluttet i sin normale tilstand, når magneten sidder tæt på. Det er den mest brugte opsætning i alarmanlæg, fordi et brud på kredsen, uanset om det skyldes en åben dør eller en overklippet ledning, giver samme reaktion i systemet. Kontakten her har en åbningsafstand (gap width) på 20 mm, hvilket er den afstand magneten kan bevæge sig, før kontakten registrerer skift.
Hvordan monteres REED kontakten?

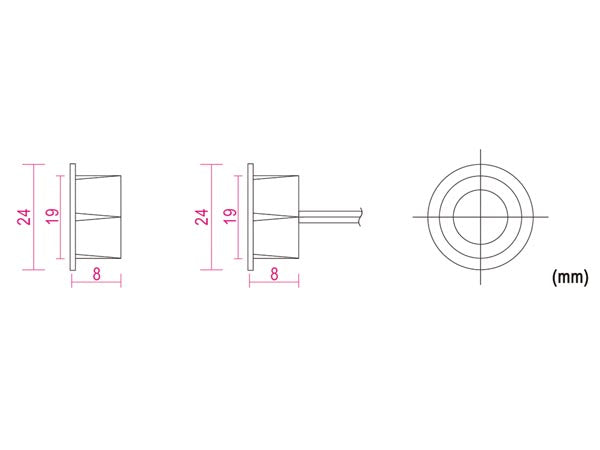

Kontakten er lavet til indbygningsmontering (recessed mount), hvilket vil sige, at den trykkes ned i et forudboret hul i stedet for at blive skruet fast på overfladen. Med en diameter på Ø19,64 mm (svarende til cirka 3/4 tomme) og en samlet størrelse på Ø19,64 x 7,8 mm passer den ind i et hul af den størrelse og holdes fast ved trykpasning (press fit). Det giver en discret installation, hvor kontakten næsten forsvinder i rammen i stedet for at stikke ud.
Hvor lang er ledningen på kontakten?
Kontakten leveres med en ledning på cirka 25 cm. Det er den længde, du skal regne med, når du planlægger, hvor kontakten skal sidde i forhold til alarmcentral, dørkontaktenhed eller anden styring den skal forbindes til.
Hvor meget strøm kan kontakten klare?
Kontakten har en belastning på 0,5 A ved 100 VDC. Det placerer den i kategorien af små, lavspændingskontakter, som er beregnet til signal- og alarmkredse frem for til at koble strøm til belysning eller motorer. Det er præcis den type belastning, man finder i typiske alarmpaneler og overvågningssystemer.
Hvor stor og tung er kontakten, og hvilken farve har den?
Selve kontakten måler Ø19,64 x 7,8 mm og vejer omkring 20 g, så det er en lille og let komponent, der ikke fylder synligt, når den er monteret. Den leveres i hvid, hvilket gør den nem at få til at gå i ét med de fleste dørkarme og vindueskanter.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
