REED kontakt - Magnetisk 0,1A / 300Vdc m. ledn. (SPST-NC)

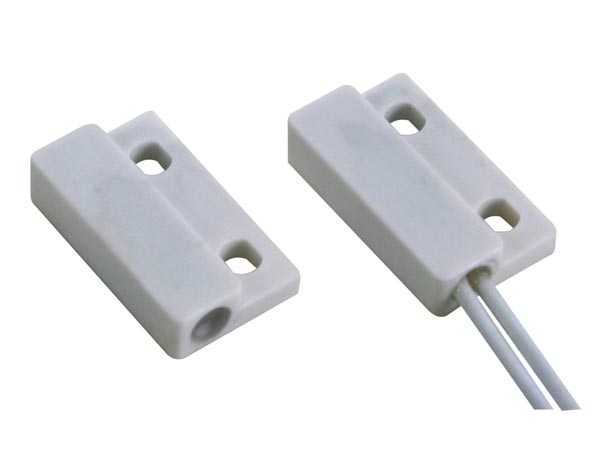

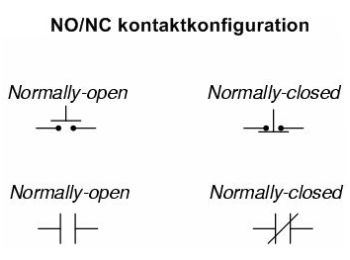

En reed-kontakt er en lille magnetisk føler bestående af to dele: selve kontakten og en tilhørende magnet. Så længe magneten sidder tæt på kontakten, holder den kredsløbet lukket. Fjerner du magneten, for eksempel når en dør eller et vindue åbnes, brydes kredsen. Denne model er af typen normal lukket (NC), altså lukket sløjfe, hvilket er den mest almindelige opsætning i alarmsystemer, fordi et brud i signalet straks kan registreres som en åbning eller et forsøg på sabotage.

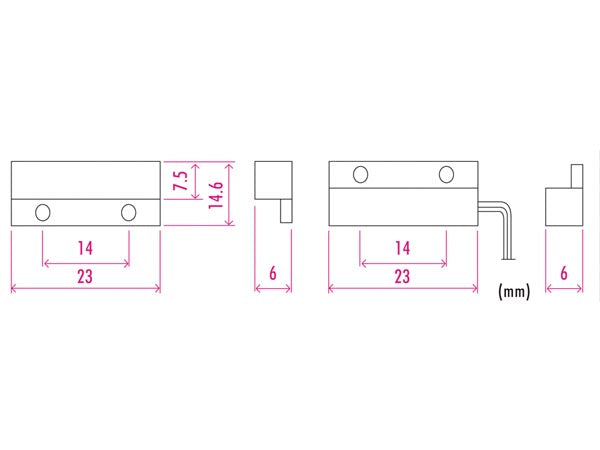

Kontakten er beregnet til overflademontering, så den skrues eller limes direkte på overfladen uden at skulle fræses ned i karm eller ramme. Ledningerne har en længde på cirka 25 cm, hvilket giver plads til at føre dem diskret til en alarmcentral eller styring. Selve kontakten måler 23,6 x 14,14 x 5,98 mm og vejer kun 9 g, så den fylder minimalt og kan placeres på både dørkarme, vinduesrammer og andre steder, hvor en synlig monteringsboks ikke er ønsket. Farven er hvid, hvilket gør den forholdsvis diskret på lyse overflader.

Spaltebredden, altså den maksimale afstand mellem magnet og kontakt hvor forbindelsen stadig holder, er 15 mm. Det betyder, at du skal placere magneten inden for denne afstand fra kontakten, for eksempel når dør eller vindue er lukket, for at kredsen forbliver sluttet. Går afstanden derover, bryder kontakten kredsen, og det er netop det, der udnyttes til at registrere en åbning i et alarm- eller overvågningssystem.

Ja, det er netop den type opgave, en reed-kontakt med NC-funktion typisk bruges til. Den lave strøm og spænding gør den velegnet som sensor i et lavspændingskredsløb, hvor den fungerer som dør- eller vinduesføler tilsluttet en alarmcentral. Den kompakte størrelse og overflademonteringen gør den nem at integrere i eksisterende dørkarme og rammer uden større indgreb, og de cirka 25 cm ledning giver fleksibilitet til at føre signalet videre til styringen.

Her er der en forskel at være opmærksom på. Titlen nævner 300 V DC, mens de tekniske specifikationer for kontakten oplyser en mærkestrøm på 0,1 A ved 30 V DC. Det er altså 30 V DC, der fremgår af de detaljerede specifikationer for selve komponenten. Skal kontakten indgå i et konkret alarm- eller styresystem, anbefales det at få en autoriseret elinstallatør til at vurdere det korrekte spændingsniveau og den samlede opkobling, så komponenten anvendes korrekt.

Mærkestrømmen på 0,1 A ved 30 V DC er den strøm, kontakten er dimensioneret til at håndtere kontinuerligt uden at tage skade. Maks. strøm, også kaldet peak-værdien, ligger på 0,5 A ved 100 V og dækker den kortvarige belastning kontakten kan tåle, for eksempel i det øjeblik kredsen sluttes eller brydes. De to tal skal ikke forveksles: den daglige, vedvarende belastning bør holdes inden for mærkestrømmen, mens peak-værdien alene angiver tolerancen for korte spidsbelastninger.
