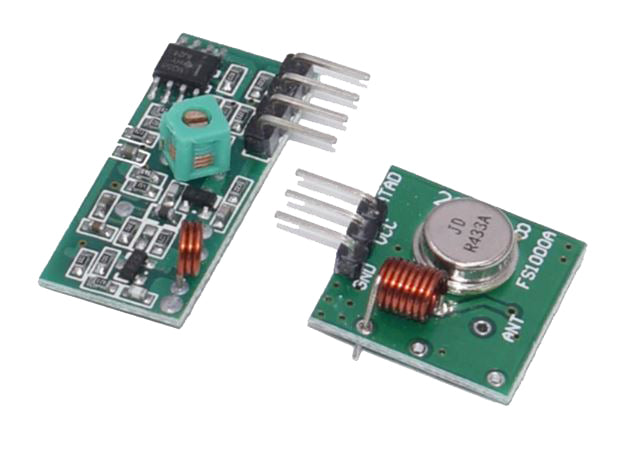

433Mhz trådløs sender/modtager link kit til Arduino/ARM/MCU

Trådløs 433Mhz sender/modtager modulsæt, velegnet til fjernstyring, alarmsystem og meget mere. Kan kobles til bl.a. Arduino.

Tekniske detaljer:

• Modtager:
  • Model: MX-05V
  • Spænding: 5 Vdc
  • Strømforbrug: 4 mA
  • Frekvens: 433.92Mhz
  • Følsomhed: -105DB
  • Antenne: 32cm single core, trådviklet (påmonteret)
  • Størrelse: 30 x 14 x 7mm
• Sender:
  • Model: MX-FS-03V
  • Sendeafstand: 20-200 meter (afhænging af spænding)
  • Spænding: 3,5-12V
  • Størrelse: 19 x 19mm
  • Working mode: AM
  • Transmitter speed: 4KB/sek.
  • Sendeeffekt: 10mW
  • Frekvens: 433Mhz
  • Antenne: 25cm Single core eller mutil-core ledning (ej påmonteret)
• Pin-out: Venstre-højre (DATA; VCC; GND) (De to midterste ben på modtager er forbundet sammen)

Tips:

• VCC skal være i ovenensstemmelse med arbejdsspænding
• Antennen er meget vigtig ifht. arbejdspænding, og længden på antennen er 17cm
• Tilslutning - Transmitter:
  • Vcc >> 5V
  • ATAD >> D12 "Kan ændres fra software".
  • Gnd >> Gnd

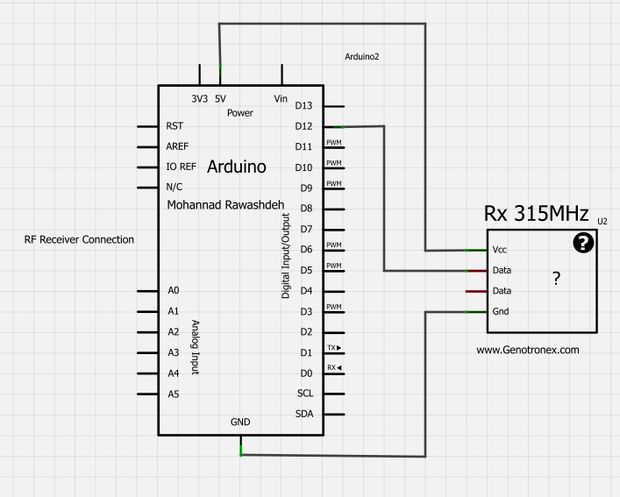

• Tilslutning - Receiver:
  • Vcc >> 5V
  • Data >> D12
  • Gnd >> Gnd
