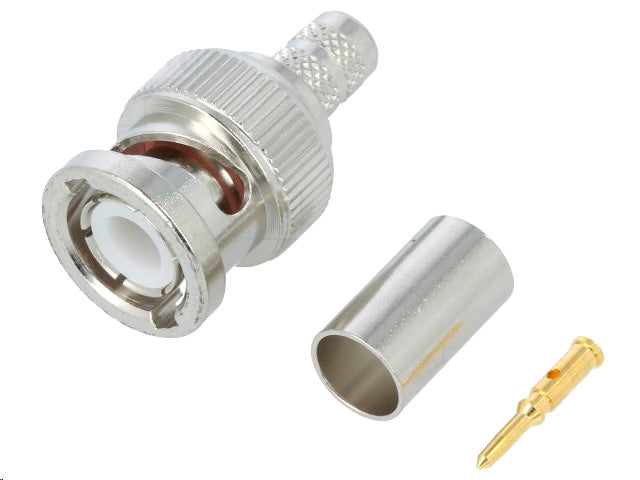

BNC han til R8X (B9258, LMR240) kabel (Ø6mm) - Krimptype

Det er et krympestik i BNC-familien, som du monterer i den ene ende af et coaxkabel for at kunne koble kablet til udstyr med en BNC-hunbøsning, fx måleinstrumenter, radioudstyr eller antenneanlæg. Stikket er hanudgaven og sidder lige (ikke vinklet), så kablet fortsætter i samme retning ud fra stikket. Kontaktfladerne er forgyldte, hvilket giver stabil ledningsevne over tid, og selve isoleringen er lavet i Delrin (POM), et solidt og stabilt plastmateriale, der tåler den mekaniske belastning ved montering og daglig brug.

Stikket er dimensioneret til R8X-kabel, som også går under navnene Belden 9258 og LMR240, med en yderdiameter på omkring Ø6 mm. Det er vigtigt, at kablet har en bølgeimpedans på 50 Ohm, ligesom stikket, så du ikke får refleksioner eller signaltab i forbindelsen. Bruger du et kabel med en anden diameter eller en anden impedans, passer det ikke ordentligt til krympeprofilen, og forbindelsen bliver ikke optimal.

Stikket er en krimptype, hvilket betyder, at det monteres elektrisk ved at krympe det fast på kabellederne, mens den mekaniske del holder fast om selve kappen på kablet. Du skal altså bruge et krympeværktøj, der matcher stikkets dimensioner, for at få en solid og korrekt forbindelse. Det er en udbredt metode i RF-installationer, fordi den giver en stabil, mekanisk stærk samling, der ikke løsner sig ved normal håndtering af kablet.

Maks. frekvens på 4 GHz fortæller dig, hvor højt op i frekvens stikket kan bruges, uden at signalet forringes markant af selve forbindelsen. Det gør stikket velegnet til de fleste antenne- og RF-opgaver, hvor signalerne ligger under denne grænse, fx almindelige radio- og målesignaler. Skal du arbejde med signaler, der ligger tættere på eller over grænsen, er det værd at holde øje med, at hele signalvejen, både kabel og stik, kan følge med.

Dette produkt er hanudgaven, hvilket i BNC-sammenhæng vil sige, at stikket har den udstikkende centerpin, som skal føres ind i en hunbøsning på det udstyr eller den anden kabelende, du skal forbinde til. Skal du montere den anden ende af forbindelsen, eller passer dit udstyr bedst til et stik med indvendig kontakt, er det hunudgaven, du skal kigge efter i stedet. Vælg altså køn på stikket ud fra, hvad modstykket i din forbindelse kræver, ikke ud fra selve kablet.

Nej, de tre navne henviser til samme kabeltype set fra forskellige vinkler. R8X er en generisk kabeltype-betegnelse, Belden 9258 er producentens eget varenavn for netop dette kabel, og LMR240 er den mere udbredte, fælles standardnavngivning, som mange andre producenter også bruger for kabler med samme opbygning og elektriske egenskaber. Du behøver derfor ikke vælge mellem dem, det er blot forskellige måder at referere til det kabel, stikket er lavet til.
