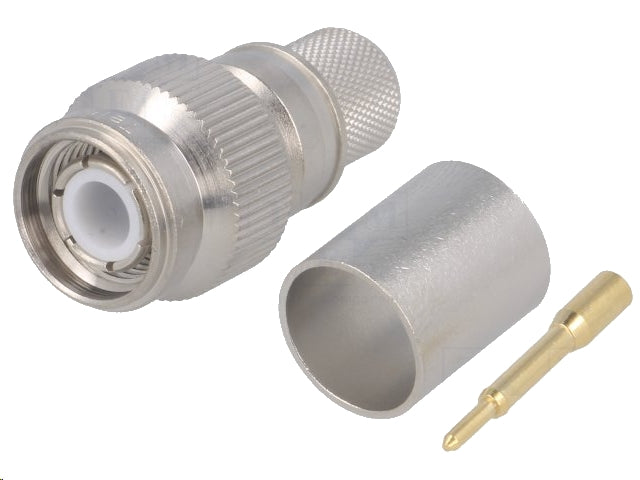

TNC han til RG213 (krimptype)

Det er et TNC hanstik, som du monterer direkte på et RG213-kabel. TNC-stik bruges typisk i forbindelse med antenner, radioudstyr og andre HF-installationer, hvor man har brug for en robust og stabil forbindelse, der ikke løsner sig ved vibrationer. Den lige orientering betyder, at stikket fortsætter i forlængelse af kablet uden vinkel, hvilket gør det velegnet, hvor der er plads nok bag udstyret.

Stikket monteres mekanisk med krimpteknik, hvilket betyder, at du bruger en krimpetang til at presse stikket fast på kabelskærmen og lederen på dit RG213-kabel. Det kræver den rigtige krimpetang og lidt øvelse for at få en solid og tæt forbindelse, men det er en almindelig metode inden for antenneinstallation, som mange gør-det-selv-folk og teknikere håndterer selv, når de først har prøvet det et par gange.

Forgyldte kontaktflader giver en god og stabil elektrisk forbindelse over tid, da guld ikke oxiderer på samme måde som andre metaller. Det betyder færre problemer med signaltab eller dårlig kontakt, selv efter mange års brug. Teflon som isolatormateriale er kendt for at kunne modstå høje frekvenser og temperaturpåvirkninger godt, hvilket passer fint til et stik, der skal fungere pålideligt i en antenneinstallation.

Impedansen på 50 ohm fortæller dig, at stikket er tilpasset til kabler og udstyr, der også kører med 50 ohm impedans, hvilket er den mest udbredte standard inden for radio- og antenneudstyr. Når impedansen matcher gennem hele signalvejen fra kabel til stik til udstyr, undgår du unødvendige signalrefleksioner og tab, som ellers kan forringe forbindelsen. Stikket understøtter frekvenser op til 11 GHz, så det dækker et bredt spektrum af typiske anvendelser.

Dette produkt er en hankontakt, hvilket betyder, at det har den udragende stiftdel, som skal føres ind i en tilhørende hunkontakt for at skabe forbindelsen. Hunkontakten har i stedet den indvendige åbning, der modtager stiften. De to typer bruges altid parvis, så det er vigtigt at vide, om det udstyr eller kabel, du skal forbinde til, allerede har en han- eller hunkontakt monteret, så du vælger den rigtige modpart.

Dette stik er specifikt lavet til 50 ohm impedans, som er standarden inden for de fleste radio- og HF-installationer, herunder RG213-kabler. 75 ohm-udgaver findes også på markedet, men de bruges typisk i andre sammenhænge, blandt andet inden for video- og TV-signaler. Impedansen skal passe til resten af dit anlæg, så hvis du er i tvivl om, hvilken impedans dit udstyr kører med, er det en god idé at få det afklaret, inden du vælger stik, da en fejlmatch kan give dårligere signalkvalitet.
