Infrarød afstandssensor til Arduino - 20-300mm, 35°, 3,3-5V
Infrarød afstandssensor til Arduino - 20-300mm, 35°, 3,3-5V
Dette sensormodul er tilpasningsbart til omgivende lys. Den er udstyret med et sæt infrarød emitterende og modtagende LED'ere. En hindring detekteres, når den infrarøde stråle reflekteres på den og opfanges af modtage... Se mere
0 stk på lager
27 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

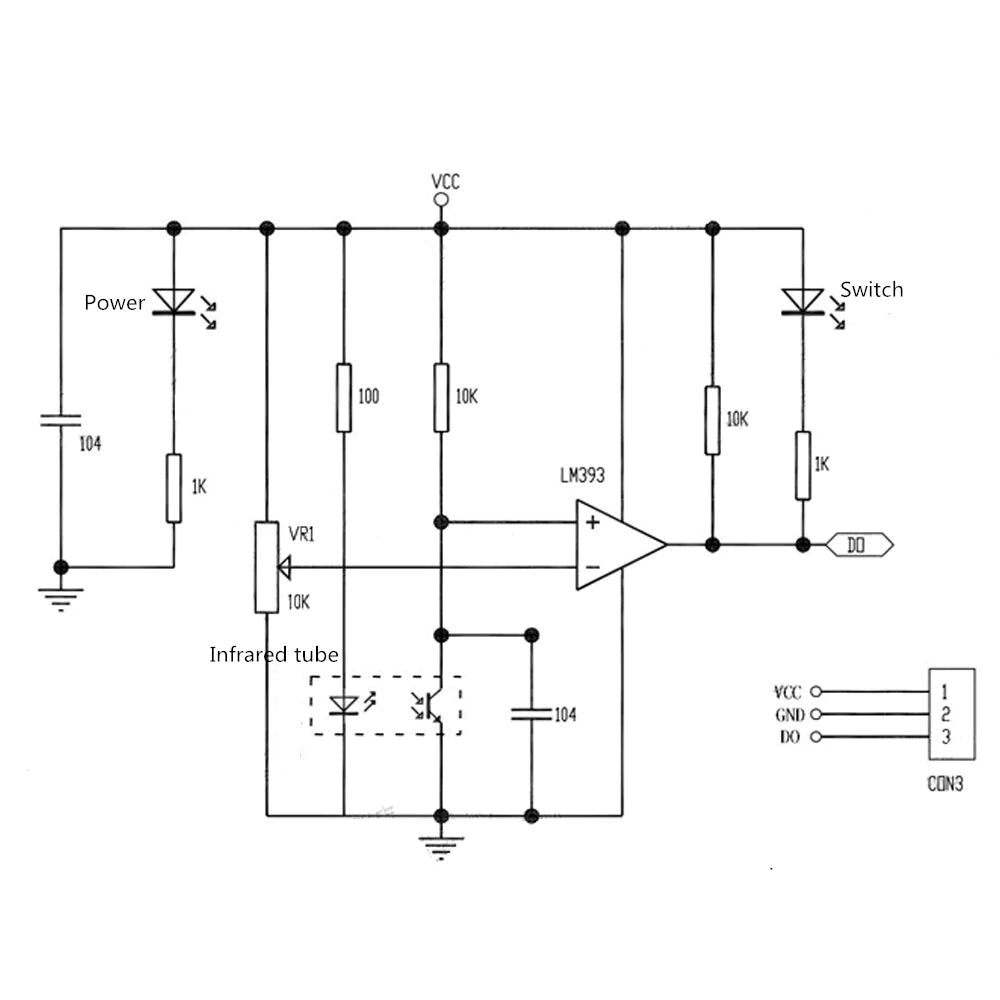

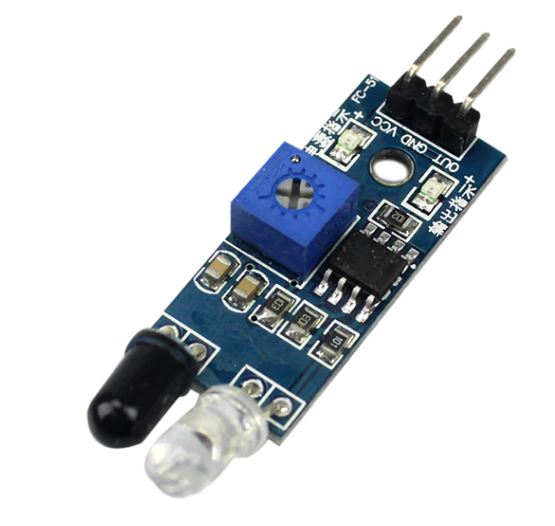

Dette sensormodul er tilpasningsbart til omgivende lys. Den er udstyret med et sæt infrarød emitterende og modtagende LED'ere. En hindring detekteres, når den infrarøde stråle reflekteres på den og opfanges af modtagerdioden. Efter en komparatorkredsløbsbehandling tændes den grønne lysdiode og signaludgangen holder et lavniveau signal. Du kan justere detektionsafstanden via potentiometeret for et effektivt afstandsområde på 2 til 30cm. Arbejdsspændingen er 3,3V eller 5V. Modulet er velegnet til robotprojekter parkeringssensor i bil, linjetælling, sort/hvid linjesporing og mange andre applikationer.
Egenskaber:
- Når modulet registrerer en forhindring foran signalet, lyser den grønne indikator på bordet, mens OUT-porten har lav signaludgang
- Sensoren aktiv infrarød refleksionsdetektering, målrefleksivitet og derfor formen er kritisk detektionsafstand. Hvor mindste detekteringsafstanden sort, hvid, maksimum; små genstande væk fra et lille område, et stort område fra Grand.
- Sensormodulets udgangsport OUT kan tilsluttes direkte til mikrocontrolleren IO, og kan også direkte køre et 5V-relæmodul med optokobler indgang (se tilbehør)
- Komparatorer LM393, stabile
- Understøtter både 3,3 og 5V forsyningsspænding, når strømmen tændes, lyser den røde strømindikator
- Digital OUT-udgangsgrænseflade (0 og 1)

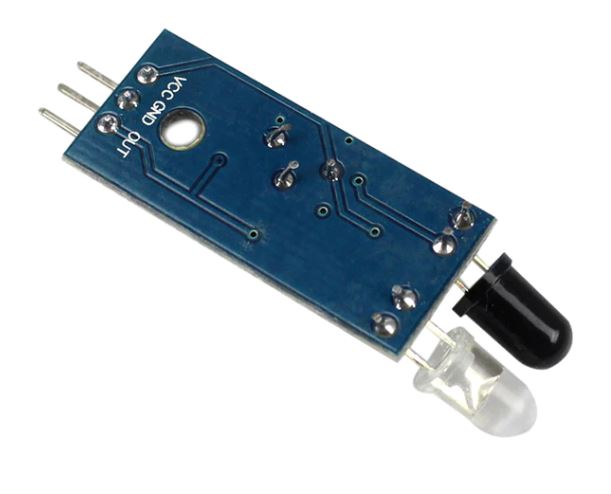

- Med 3mm skruehuller - Let fast installation
Tekniske detaljer:
- Interface: Digital, analog
- Indgangsspænding: 3-5V DC
- Detektionsafstand: 2 til 30cm (justerbar)
- Detektionsvinkel: 35°
- Tilslutninger: VCC-VCC; GND-GND; OUT-IO
This sensor module is adaptable to ambient light, having a pair of infrared emitting and receiving tubes, transmitting tubes emit infrared certain frequency. An obstacle is detected, when the infrared beam is reflected on it and is received by the reception tube. After a comparator circuit processing, the green light is on, but the signal output interface output digital signal (a low-level signal). You can adjust the detection distance knob potentiometer for an effective distance range of 2 ~ 30cm, the working voltage is 3,3V or 5V. Can be widely used in robot obstacle avoidance, avoidance car, line count, and black and white line tracking and many other applications.
Features:
- When the module detects an obstacle in front of the signal, the green indicator lights on the board, while the OUT port holds low signal output
- The sensor active infrared reflection detection, target reflectivity and therefore the shape is critical detection distance. Where the minimum detection distance black, white, maximum; small objects away from a small area, a large area from the Grand.
- The sensor module output port OUT can be directly connected to the microcontroller IO, and can also directly drive a 5V relay
- Comparators LM393, stable
- Supports both 3,3 and 5V supply voltage, when the power is turned on, the red power indicator lights
- Digital OUT output interface (0 and 1)
- With 3mm screw holes - Easy fixed installation
Specifications:
- Input voltage: 3-5V DC
- Detection distance: 2 to 30cm (adjustable)
- Detection angle: 35 °
- Connections: VCC-VCC; GND-GND; OUT-IO
