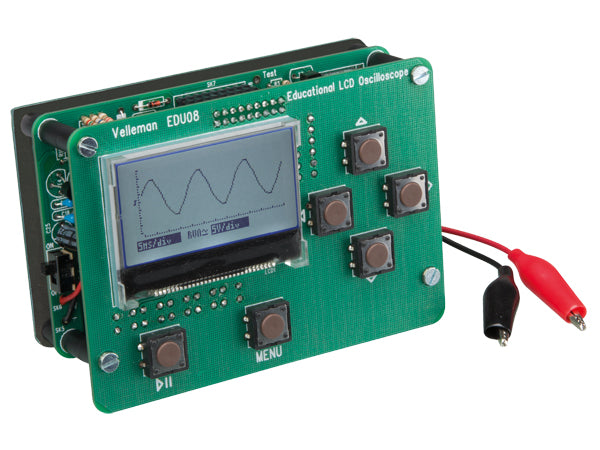

LCD oscilloskop (loddekit)

Byg dit eget oscilloskop og lær at visualisere signaler. Se de signaler som du lærer om 'in real life'! Du får et prisbilligt instrument med mange af de features som man ellers kun finder i dyre måleinstrumenter. F.eks. signal markører, frekvens, dB, sand RMS udlæsninger,... En effektiv auto-setup funktion sørger for at du kommer hurtigt igang!

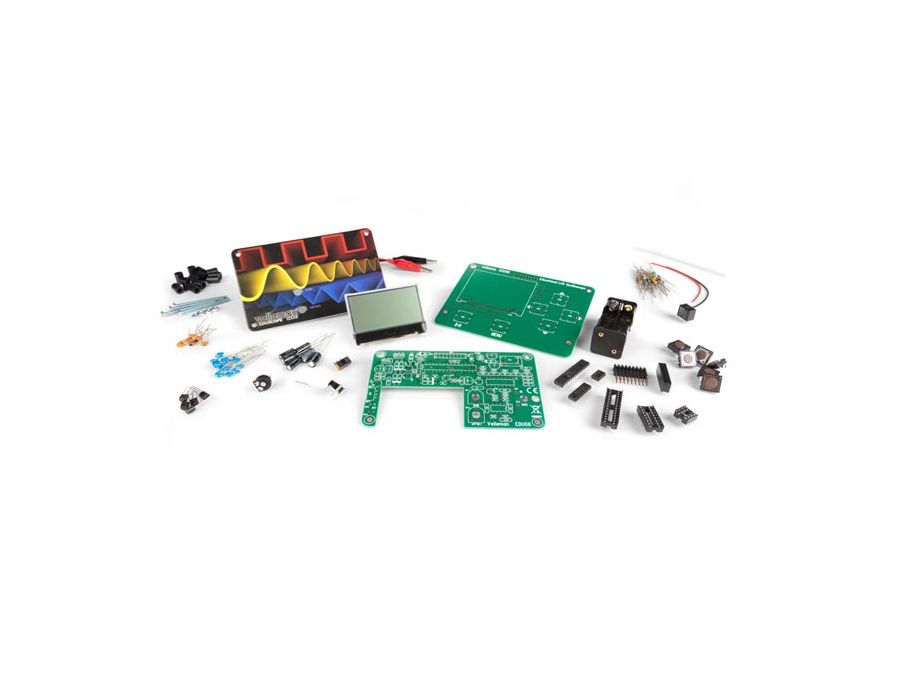

Bemærk: Dette er et byggesæt som kræver loddeudstyr (se tilbehør). Sværhedsgrad: Middel.

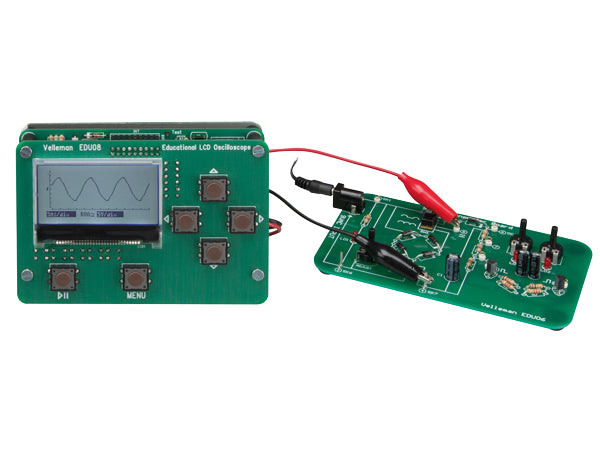

Tip: Brug evt. EDU06 oscilloscope undervisningsæt 1 til at udforske funktionerne i dette EDU08 oscilloskop (se tilbehør).

Tekniske detaljer:

• High contrast LCD: 64 x 128 pixel m. hvid LED backlight
• Maks. sample rate: 1MS/s for gentagne signals, 100kS/s i real time
• Input amplifier bandwidth: 200kHz (-3 dB)
• Målinger på op til: 100kHz
• Indgangsimpedans: 100kohm // 20pF
• Maks. indgangspænding: 30Vpeak (AC + DC)
• Input coupling: DC og AC
• AD opløsning: 8 bits
• Run modes: run, single
• Trigger level justerbar: 16 trin
• Timebase range: 15 trin, 10µs/division til 500ms/division
• Indgangsfølsomhed range: 6 trin, 100mV/division til 5V/division
• Test output: 1.95kHz / 3.3Vpp
• Fuld auto set up for: Volt/div og time/div (eller manuel)
• Følsomhed ned til 10mV
• Udlæsninger: DC, AC+DC, true RMS, dBm, Vpp, min. & maks.
• Tid og spænding markør udlæsning
• Frekvensudlæsning (via markører)
• Batteri strømforsynet: 4 x AAA batterier (maks. 100mA), medfølger ikke (se tilbehør)
• Indbygget strømspare mode
• Størrelse: 80 x 115 x 40mm
• Vægt: 190g inkl. batterier
