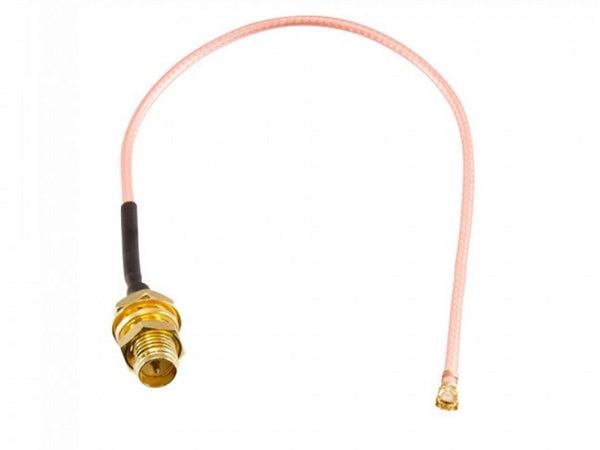

Antenne adapterkabel - IPEX til RP-SMA hun, Wi-Fi (15cm)

Kablet er tænkt til RF-projekter, hvor du skal forbinde en antenne til et kredsløb eller et modul med et lille u.FL-stik, for eksempel i forbindelse med Wi-Fi løsninger. Da de fleste antenner har et SMA- eller RP-SMA-stik, fungerer kablet som bindeled mellem den kompakte u.FL-forbindelse på printet og den mere almindelige RP-SMA-forbindelse på antennen. Det gør det praktisk, hvis du bygger eller reparerer trådløst udstyr og skal have antennen ført korrekt frem uden at gå på kompromis med signalet.

I den ene ende sidder et u.FL-stik, også kendt under betegnelserne IPEX, IPAX, IPX, MHF eller AM. Det er et lille "pick-and-placeable" stik, der typisk bruges direkte på et kredsløb eller modul. I den anden ende sidder et RP-SMA hunstik, som er den stiktype der oftest anvendes til Wi-Fi antenneforbindelser. Kombinationen gør det muligt at koble en antenne med RP-SMA-tilslutning til udstyr, der er forberedt med u.FL.

Kablet er 15 cm langt, målt eksklusive selve SMA-stikket, og er lavet af RG178, som er en tynd og fleksibel koaksialkabeltype der ofte bruges netop til den slags korte, pladsbesparende antenneforbindelser inde i udstyr. Den korte længde gør kablet velegnet til montage, hvor der ikke er meget plads mellem antennens tilslutning og printet eller modulet.

Det afhænger af, hvilken antenne du allerede har eller planlægger at bruge. Dette kabel er bestykket med et RP-SMA hunstik, som typisk passer til Wi-Fi antenner. De fleste GSM- og GPS-antenner har derimod standard SMA-stik i stedet for RP-SMA, og de to typer passer ikke direkte sammen. Inden du køber, er det derfor en god idé at kontrollere, hvilken stiktype din antenne faktisk har, så du er sikker på at kunne slutte den til kablet. Har antennen standard SMA, kan der findes RP-SMA-adaptere som tilbehør, der kan bygge bro mellem de to standarder.

De to stik har hver deres funktion i kæden fra antenne til modul. u.FL, også kaldet i-PEX, IPAX, IPX, MHF eller AM, er et meget lille og let stik, der er beregnet til at blive monteret direkte på et printkort eller modul, hvor pladsen er trang. RP-SMA er til gengæld en mere robust og lettere håndterbar stiktype, som sidder på selve antennen og gør det nemt at skrue antennen fast eller skifte den ud. Kablet forbinder altså det pladsbesparende u.FL-stik med det mere brugervenlige RP-SMA-stik, så du får det bedste fra begge verdener alt efter hvor på opstillingen du befinder dig.
