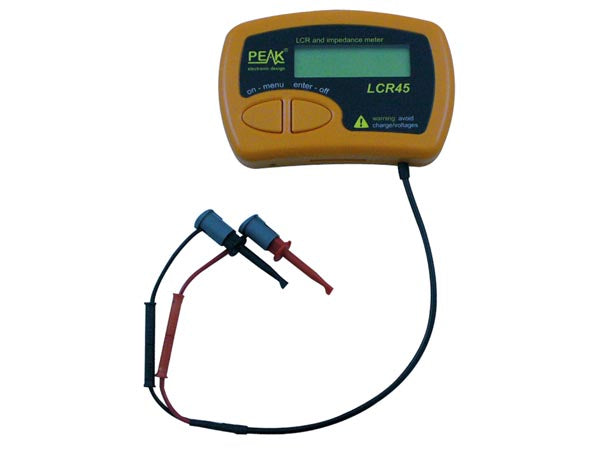

PEAK - LCR45 LCR og impedans meter

PEAK Atlas LCR45 - LCR og impedans-meter til passive komponenter.

Egenskaber:

• Leveres med aftagelige, guldbelagte krog sonder
• Flydende målinger med hold funktion
• Automatisk eller manuel komponent type
• Automatisk eller manuel test frekvens, DC, 1kHz,15kHz eller 200kHz
• Forbedret målingsopløsning: 0,2µH, 0,2pF og 0,2Ohm
• Let menusystem til brugerindstillinger
• Forbedret kompensation for komponent parasitter og tab (såsom core tab osv.)
• Automatisk eller manuel slukning

Tekniske detaljer:

• Modstand:
  • Måleområde: 0 Ohm til 2 Mohm
  • Opløsning: 0.1Ohm
  • Nøjagtighed: ±1.0% ±0.6Ohm
• Kapacitans:
  • Måleområde: 0.5pF to 10000µF
  • Opløsning: 0,2pF
  • Nøjagtighed: ±1.5% ±0.6pF
• Induktans:
  • Måleområde: 1µH to 10H
  • Opløsning: 0,2µH
  • Nøjagtighed: ±1.5% ±0.6µH
• Passiv komponent impedans:
  • Re & Im: ±1.5% ±10LSD
  • Omfang: ±1.5% ±10LSD
  • Fase: ±5%
• Måle samplehastighed: 0.5Hz til 2Hz
• Peak test spænding (på tværs O/C): -1.05V til 1.05V
• Peak test strøm: -3,25mA to 3,25mA
• Test frekvens nøjagtighed:
  • 1kHz: ±0.5%
  • 14.9254kHz: ±0.5%
  • 200kHz: ±0.5%
• Sinus renhed: 60dB 3. harmoniske
• Driftstemperaturområde: 10°C to 40°C/50°F to 104°F
• Batteri driftsspænding: 8.5V to 13V
