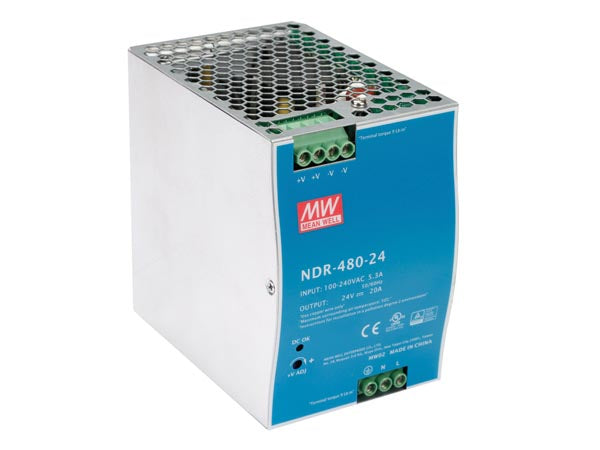

DIN-skinne strømforsyning - 24VDC 480W (20A)

NDR-480 er en økonomisk slank 480W DIN-skinne strømforsyning serie, tilpasset tilat installeres på TS-35/7.5 eller TS-35/15 monteringsskinner. Kroppen er 85,5mm i bredden, hvilket giver mere plads inde i skabene. Hele serien tager hele spektret af AC input fra 90VAC til 264VAC og opfylder EN 61000-3-2, normen EU regulerer for harmonisk strøm.

NDR-480 er designet med metalhus, der forbedrer enhedens effekttab. Med arbejdeseffektivitet på op til 93%, kan hele serien køre med den omgivende temperatur mellem -20°C og 70°C under luft konvektion. Den er udstyret med konstant strøm tilstand for over-load beskyttelse, montering forskellige induktive eller kapacitive applikationer. De komplette beskyttelsesfunktioner og relevante certifikater for industriel kontrol apparater (UL508, TUV EN60950-1, og osv) gør NDR-480 en meget konkurrencedygtig strømforsyning løsning til industrielle applikationer.

.

Egenskaber:

• Med universel AC input
• Beskyttelse: Kortslutning/overbelastning/overspænding/termisk
• Kan installeres på DIN-skinne TS35/7.5 eller TS-35/15
• Industrielt kontrol udstyr (UL 508) godkendt
• EN 61000-6-2 (EN 50082-2) industriel immunitets niveau
• 100% Belastning burn-in test
• Denne enhed skal installeres af en kvalificeret person.

Tekniske detaljer:

• Udgang:
  • DC: 24V
  • Mærkestrøm: 20A
  • Udgangs strøm: 0-20A
  • Mærkeeffekt: 480W
  • Ripple og støj (max): 150mVp-p
  • Spændingsindstillingsområde: 24 - 28 V
  • Spændingstolerance: ±1.0%
  • Line regulering: ±1.0%
  • Load regulering: ±1.0%
  • Opsætningstid:
    • 1500ms, 100ms/230VAC
    • Fuld belastning: 3000ms, 100ms/115VAC
  • Holdetid:
    • 16ms/230VAC
    • Fuld belastning: 10ms/115VAC
• Indgang:
  • Spændningsområde:
    • 90- 264VAC
    • 127-370VDC
    • DC input operation possible by connecting AC/L(+), AC/N(-)
  • Frekvensområde: 47-63Hz
  • Effektivitet: 92.5%
  • AC strøm:
    • 4.8A/115VAC
    • 2.4A/230VAC
  • Startstrøm:
    • 20A/115VAC
    • 35A/230VAC
  • Lækstrøm: <2mA/230VAC
• Beskyttelse:
  • Overbelastning:
    • 105-130% bedømt udgangseffekt
    • Beskyttelse type: Konstantstrøms Begrænsning, enhed vil lukke ned efter 3 sek., tænd igen for genstart
  • Overspænding:
    • 29-33V
    • Beskyttelse type: Shutdown o/p spænding, tænd igen for genstart
  • Overtemperatur: Shutdown o/p spænding, genopretter automatisk efter temperaturen går ned
• Miljø:
  • Arbejdstemperatur: -20 til +70°C
  • Operationel luftfugtighed: 20 ~ 90% RH ikke-kondenserende
  • Opbevaringstemperatur: -40 to +85 °C
  • Opbevaringluftfugtighed: 10 to 95% RH
  • Temperatur koefficient: +/- 0,03%/°C (0 ~ 50°C)
  • Vibration:
    • Komponent: 10-500 Hz, 2G 10min./1 cycle, 60min. langs X, Y, Z akserne
    • Montering: overholdelse af IEC 60068-2-6 /LI>
• Sikkerhed og Emc:
  • Sikkerhedsstandarder: UL508, TUV EN60950-1 godkendt
  • Modstår spænding:
    • I/P-O/P: 3000VAC
    • I/P-FG: 2000VAC
    • O/P-FG: 500VAC
  • Isolationsmodstand: I/P-O/P, I/P-FG, O/P-FG:>100M Ohm/500VDC/25°C/70%RH
  • Elektromagnetisk stråling: Overholdelse af EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
  • Elektromagnetisk immunitet: Overholdelse af EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A
• Middeltid mellem fejl: 146.8K timer min. MIL-HDBK-217F (25°C)
• Størrelse (BxHxD): 85.5x125,2x128,5mm
