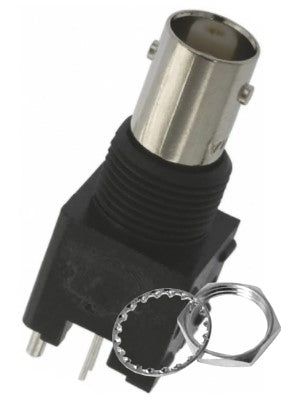

BNC fatning til printmont. - 50ohm, Sort plast

Fatningen bruges til at skabe en fast BNC-tilslutning direkte på et kredsløbsprint, for eksempel i forbindelse med video-, RF- eller måleudstyr, hvor et signal skal kunne kobles til og fra med et almindeligt BNC-kabel. Da der er tale om en hun-fatning, er den beregnet til at modtage et BNC-stik (han) udefra, mens selve fatningen loddes eller monteres fast på printkortet. Den sorte plastopbygning gør den let at kombinere med andre komponenter på printet uden at gå på kompromis med den elektriske funktion.

Den elektriske montage sker via printhul (såkaldt THT-montering), hvor fatningens ben føres gennem huller i printet og loddes fast på undersiden. Mekanisk er den designet til panelmontering på print, hvilket betyder, at den både giver en stabil elektrisk forbindelse og et solidt fysisk holdepunkt, så stikket ikke vipper eller løsner sig, når et kabel sættes i og tages ud. Orienteringen er lige, så BNC-stikket føres ind i forlængelse af printet uden vinkel.

Ja, fatningen er en standard BNC-fatning (hun), som er beregnet til at modtage et almindeligt BNC-stik (han) på et kabel. Det er den type stikforbindelse, du typisk kender fra koaksialkabler til video- og RF-signaler. Husk dog at kigge på impedansen, da denne fatning har en impedans på 50 ohm, og det er en god idé at bruge kabler og udstyr med samme impedans for at få den korrekte signalføring.

Forskellen ligger i, hvordan de to dele passer sammen. Denne fatning er hun-typen, som sidder fast på printet og har den indvendige del af forbindelsen, mens et BNC-stik (han) sidder for enden af et kabel og føres ind i fatningen. Skal du forbinde et kabel til dit print, er det altså denne hun-fatning, du skal bruge på printsiden, mens kablet i den anden ende skal have et matchende han-stik.

Denne fatning har en impedans på 50 ohm, hvilket er den udbredte standard inden for radiofrekvens- og dataoverførsel, for eksempel i test- og måleudstyr. 75 ohm-varianten bruges typisk i videosammenhænge, blandt andet til analoge videosignaler. Skal du sætte fatningen ind i et system, hvor de øvrige komponenter kører på 50 ohm, er det vigtigt at holde sig til denne impedans hele vejen igennem, da en forkert impedans kan give signalrefleksioner og tab i signalkvaliteten.

Denne fatning er lavet til printmontering, hvilket vil sige, at den loddes direkte fast på et kredsløbsprint via printhul og holdes fast mekanisk i printets panel. Det gør den velegnet, når BNC-forbindelsen skal være en fast, indbygget del af et apparat eller en instrumentopbygning. En kabelmonteret fatning derimod sidder for enden af et løst kabel og bruges, når man skal kunne trække signalet et andet sted hen. Skal du bygge BNC-tilslutningen direkte ind i din elektronik, er det printvarianten som denne, du skal vælge.
