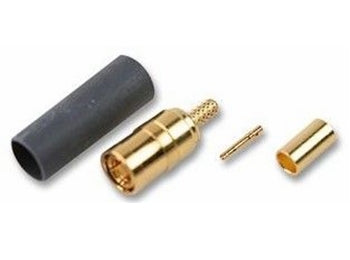

SMB hun til RG174/U (krimptype)

Stikket er en SMB hunkonnektor beregnet til krimpmontering på tyndt koaksialkabel, typisk brugt til antenne- og RF-forbindelser i for eksempel elektronikprojekter, radioudstyr eller instrumentering. Det er kompatibelt med flere kabeltyper, herunder RG174, RG188(A), RG316 samt B7805A, KX22, KX3, M17-113 og M17-119. Impedansen er 50 ohm, hvilket gør det velegnet til de fleste RF-anvendelser, hvor man arbejder med tynde, fleksible koaksialkabler.

Den elektriske montage sker ved krimpning, og den mekaniske fastgørelse er til kabel. Der medfølger en sort krympefleks, som beskytter og aftrækker overgangen mellem stik og kabel, når den varmes op efter montering. Til krimpning kræver det et krimpeværktøj, der passer til stikkets dimensioner, så du opnår et stabilt og lavtabsforbundet elektrisk kontaktpunkt.

Kontaktfladerne er guldbelagte, hvilket giver god ledningsevne og modstandsdygtighed over for korrosion, så forbindelsen forbliver stabil over tid. Isolatoren er lavet af teflon, som er kendt for gode dielektriske egenskaber ved høje frekvenser. Stikket har et stående bølgeforhold på 1,41 og en dæmpningskoefficient på 0,3 dB, hvilket sammen med den maksimale frekvens på 4 GHz gør det velegnet til RF-signaler med et lavt signaltab. Den maksimale spænding er angivet til 335 V.

Dette produkt er en SMB hunkonnektor, hvilket betyder, at den modtager en modstående hanstiks midterpind. Valget mellem hun og han afhænger af, hvilket stik der allerede sidder på det udstyr eller den forbindelse, du skal forbinde til. Da SMB-stik findes i begge udgaver, er det vigtigt at kontrollere, hvilken type der findes på modparten, inden du vælger komponent, så de to dele fysisk kan forbindes korrekt.

Begge kabeltyper er opført som kompatible med dette SMB hunstik, og begge er tynde 50 ohm koaksialkabler, der ofte bruges til RF-forbindelser med begrænset plads. Den konkrete forskel mellem kabeltyperne, for eksempel i forhold til isolationsmateriale eller temperaturtolerance, fremgår ikke af de tekniske data her, men stikket er beregnet til at kunne krimpes på begge, ligesom det passer til de øvrige nævnte kabeltyper som RG188(A) og RG316.

SMB, SMA og SMC er alle miniature-RF-konnektorer, men de er ikke indbyrdes kompatible, da de har forskellig størrelse og monteringsmekanik. SMB-stik som dette kendetegnes typisk ved en hurtig snapmontering, hvilket gør dem praktiske til forbindelser, der skal kunne kobles til og fra ofte. Hvilken type du skal bruge, afhænger udelukkende af, hvilken stiktype det udstyr eller kabel, du skal tilslutte, allerede benytter.
