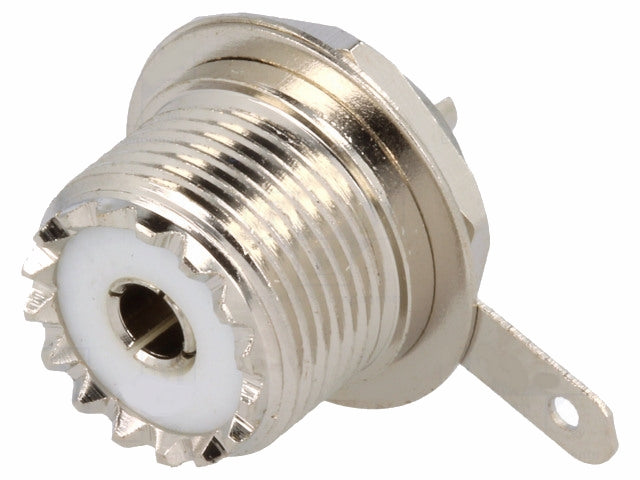

UHF(SO-239) chassisfatning - 1 hul montering

Det er en fast monteringsdel til UHF-stiksystemet, som du kender fra antenneanlæg, radioudstyr og andet HF-udstyr. Fatningen sidder fast på panelet eller kabinettet og danner det faste forbindelsespunkt, som et tilsvarende UHF-stik kan kobles til udefra. Den bruges typisk, når man skal føre et signal gennem en kabinetvæg eller et chassis uden at skulle lodde direkte på interne komponenter hver gang, man kobler til eller fra.

Mekanisk sidder den fast med 1-hulsmontering i panelet, så du blot skal bore eller udstanse ét hul i den korrekte størrelse og skrue eller klemme fatningen fast. Den elektriske tilslutning laves ved lodning, hvor den indvendige leder loddes fast på fatningens tilslutningspunkt. Det giver en solid og stabil forbindelse, som ikke løsner sig ved almindelig håndtering af det tilsluttede kabel.

Fatningen har en lige (retlinet) orientering, hvilket betyder, at det tilsluttede UHF-stik føres lige ud fra panelet uden vinkel. Det er den mest almindelige udformning og fungerer godt i de fleste kabinetter, hvor der er plads bag panelet til, at kablet kan føres direkte ud.

"Hun" betyder, at fatningen har den indvendige del af forbindelsen, altså den del, der modtager stikket. Det tilsluttede UHF-kabelstik skal derfor være af typen "han", så de to dele passer sammen mekanisk og elektrisk. Det er en standardbetegnelse i stiksystemer og sikrer, at du vælger det rigtige modstykke, når du sammensætter din antenne- eller radioopkobling.

En chassisfatning som denne er beregnet til at sidde fast monteret i et panel eller kabinet, hvor den bliver det permanente forbindelsespunkt for udstyret. Et almindeligt UHF-kabelstik derimod sidder typisk i den anden ende, monteret direkte på et kabel, så du kan koble kablet til og fra fatningen efter behov. Skal du bygge et fast tilslutningspunkt ind i et apparat eller en boks, er chassisfatningen løsningen. Skal du derimod afslutte et kabel, så det kan kobles til en fatning, er det et kabelstik, du skal bruge.

Forskellen ligger i, hvilken del af forbindelsen de udgør. Hun-fatningen, som denne vare er et eksempel på, har den modtagende del og monteres typisk fast i et panel. Han-stikket har den fremadstikkende del og sidder som regel for enden af et kabel. De to typer er designet til at passe sammen, så du altid skal sikre dig, at du har den rigtige kombination, alt efter om du monterer et fast tilslutningspunkt eller afslutter et kabel.
