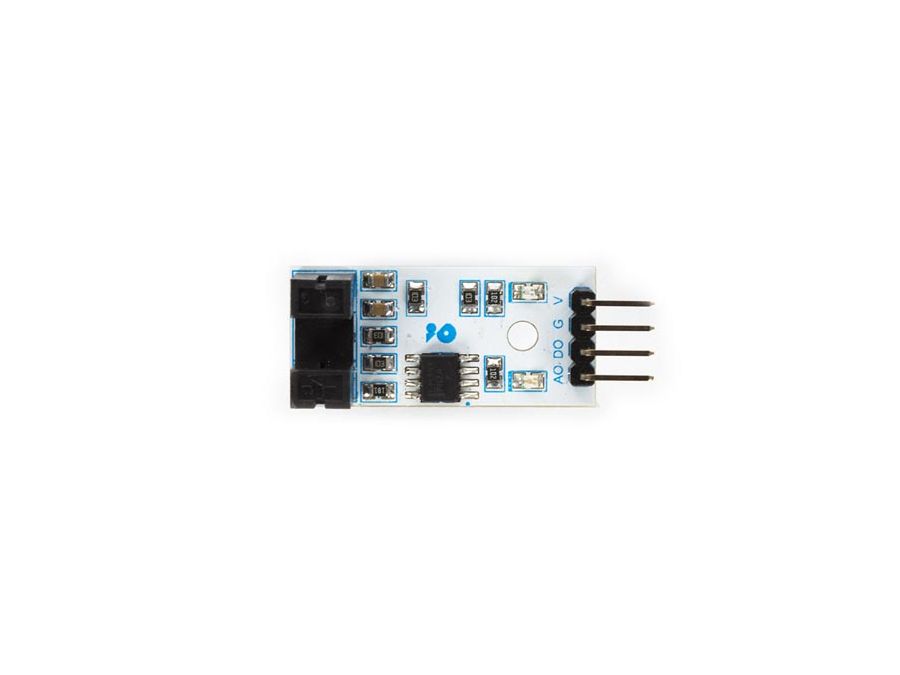

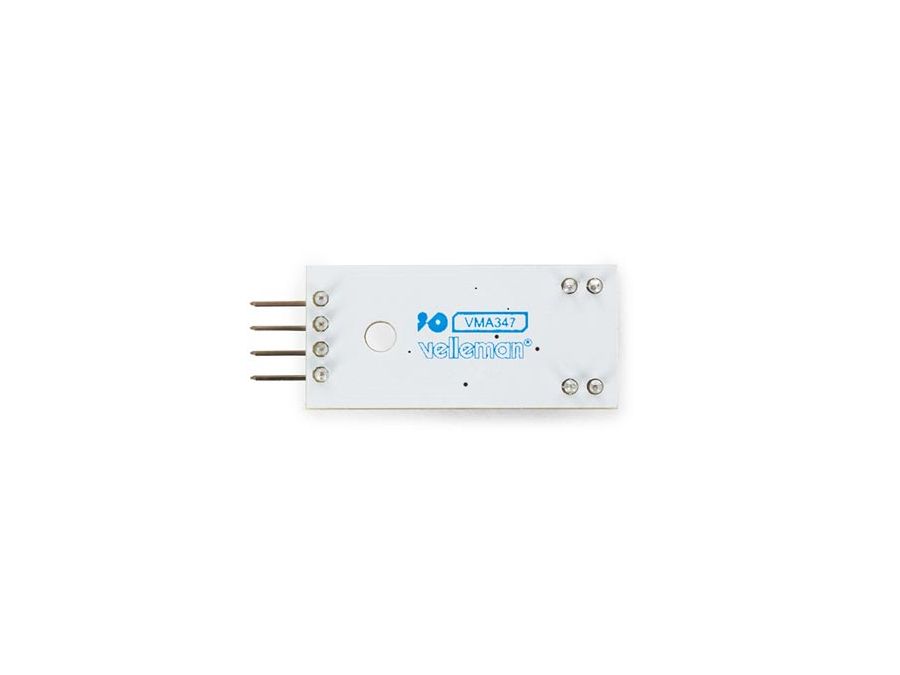

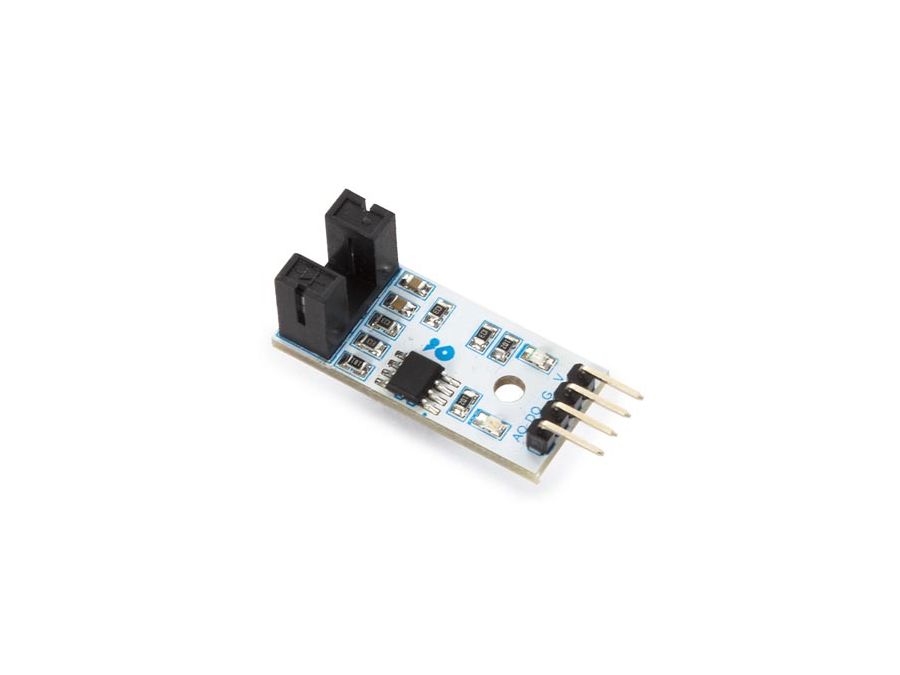

IR hastighedssensor til Arduino - 3,3/5V (32x14x7mm)
IR hastighedssensor til Arduino - 3,3/5V (32x14x7mm)
WPSE347 er en LM393 hastighedssensor, der er meget brugt til motorhastighedsregistrering, pulsantal, positionskontrol osv. Sensoren er meget nem at betjene: For at måle motorens hastighed skal du sørge for at motoren ... Se mere
0 stk på lager
1 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
WPSE347 er en LM393 hastighedssensor, der er meget brugt til motorhastighedsregistrering, pulsantal, positionskontrol osv.
Sensoren er meget nem at betjene: For at måle motorens hastighed skal du sørge for at motoren har en disk med huller. Hvert hul skal være lige adskilt på disken. Hver gang sensoren ser et hul, skaber den en digital puls på D0-stiften. Denne puls går fra 0V til 5V og er et digitalt TTL-signal. Hvis du fanger denne puls på et udviklingskort og beregner tiden mellem de to impulser, kan du bestemme omdrejningshastigheden: (tid mellem impulser X 60) / antal huller.
For eksempel, hvis du har et hul på disken, og tiden mellem to impulser er 3 sekunder, har du en omdrejningshastighed på 3 * 60 = 180 omdr./min. Hvis du har 2 huller på disken, har du en omdrejningshastighed på (3 * 60/2) = 90 omdr./min.
Egenskaber:
- 4-bens stik: Analog ud, digital ud, jord, vcc
- LED-strømindikator
- LED-indikator for udgangsimpulser ved D0
Tekniske detaljer:
- Spænding: 3,3 til 5 Vdc
- Rillebredde: 5mm
- Vægt: 8g
- Størrelse: 32 x 14 x 7mm
The WPSE347 is a LM393 speed sensor module, widely used in motor speed detection, pulse count, position control, etc.
The sensor is very easy to operate: To measure the speed of a motor, make sure the motor has a disk with holes. Each hole should be equally spaced on the disk. Every time the sensor sees a hole, it creates a digital pulse on the D0 pin. This pulse goes from 0V to 5V and is a digital TTL signal. If you capture this pulse on a development board and calculate the time between the two pulses, you can determine the revolutions speed: (time between pulses X 60)/number of holes.
For example, if you have one hole in the disk and the time between two pulses is 3 seconds, you have a revolutions speed of 3*60 = 180 rpm. If you have 2 holes in the disk, you have a revolutions speed of (3*60/2) = 90 rpm.
Features:
- 4 pin connector: Analog out, digital out, ground, vcc
- LED power indicator
- LED indicator of the output pulses at D0
Specifications:
- Working voltage: 3.3 to 5 VDC
- Groove width: 5mm
- Weight: 8g
- Dimensions: 32 x 14 x 7mm
