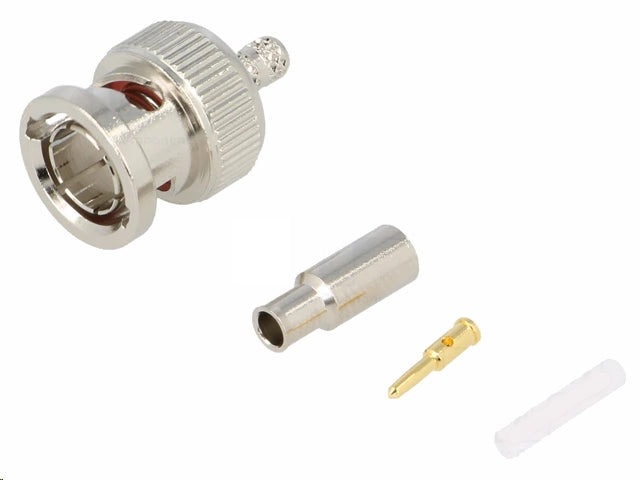

BNC han til mini-RG59 / RG179 kabel (Ø2,8mm) - Krimptype

Stikket er lavet til de tynde mini-RG59 og RG179 kabeltyper med en udvendig diameter på omkring Ø2,8 mm. Konkret passer det til kabeltyperne B9921, KX55, L910-22, M17-94, RG179 (A, B) og RG187 (A). Da bølgeimpedansen er 75 ohm, skal du sørge for, at kablet du bruger også er et 75 ohm kabel, ellers risikerer du signaltab eller refleksioner i forbindelsen.

Den elektriske montage sker ved krimpning, og den mekaniske fastgørelse er lavet til at sidde direkte på kablet. Det betyder, at du skal bruge et krimpværktøj, der passer til den lille kabeldimension, for at få en solid og stabil forbindelse. Er du vant til at arbejde med almindelige RG59-stik, skal du være opmærksom på, at det tynde mini-kabel kræver et andet krimpehoved end de gængre stikstørrelser.

Isolatoren er lavet af Delrin (POM), som er et robust plastmateriale, der tåler mekanisk belastning godt over tid. Kontakten er forgyldt, hvilket giver en god og stabil overgang med lav modstand, og som samtidig gør stikket mere modstandsdygtigt over for korrosion. Det er en fornuftig kombination, hvis stikket skal sidde i en installation, der ikke skal skilles ad og samles ofte.

Stikket er dimensioneret til signaler op til en maksimal frekvens på 1 GHz, hvilket dækker de fleste antenne-, video- og RF-opgaver, hvor mini-koaksialkabel bruges. Det gør det velegnet til opkoblinger, hvor pladsen er trang, og hvor et almindeligt tykt RG59-kabel ikke kan bøjes eller føres frem, uden at det fylder for meget.

Forskellen ligger i kabeldimensionen. Dette stik er lavet specifikt til det tynde mini-RG59/RG179 kabel med en diameter på cirka Ø2,8 mm, mens et almindeligt BNC-stik til standard RG59-kabel er bygget til en kabelindføring med en større diameter. Sætter du et almindeligt RG59-kabel i dette stik, vil det ikke passe, fordi krimpehylsen og kabelindføringen simpelthen er for lille. Skal du bruge et tyndere kabel i en installation med begrænset plads, er mini-udgaven det rette valg, mens standardkablet passer til de mere gængre installationer.

Stikket er testet og beregnet til kabeltyperne B9921, KX55, L910-22, M17-94, RG179 (A, B) og RG187 (A). Har du et andet kabel, bør du sammenligne den udvendige diameter og bølgeimpedansen på dit kabel med de nævnte typer, inden du bruger stikket, så du undgår en dårlig krimpforbindelse eller et forkert impedansmatch i signalvejen.
