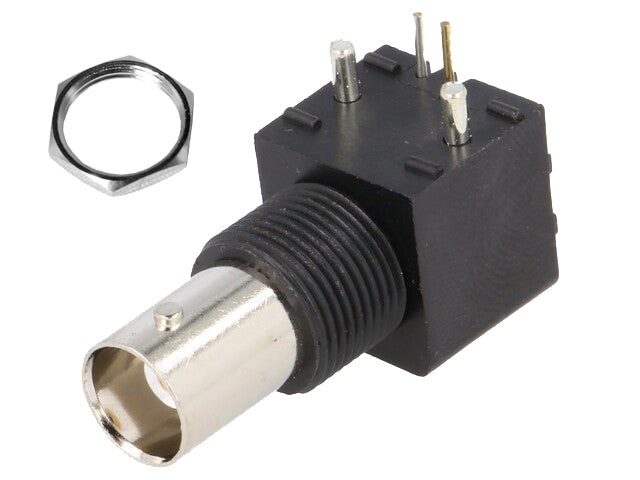

BNC fatning til printmont. - 50ohm, 90° vinklet, Sort plast

Fatningen bruges til at skabe en fast BNC-tilslutning direkte på et printkort eller et kabinet, typisk i forbindelse med antenne- og signalkabler der kører med en impedans på 50 ohm. Den elektriske montage sker via printhul (THT), så du lodder den direkte fast på printet, mens den mekanisk fastgøres til panelmontering. Det gør den velegnet, hvor du skal have et robust stik siddende fast i et apparat eller en boks, fremfor et løst kabelstik.

Den 90° vinklede orientering betyder, at kablet føres ud til siden i stedet for lige ud fra printet. Det er en fordel, hvis der er trangt om pladsen i dybden, eller hvis kabelføringen skal ligge fladt langs printet eller kabinettets bagside. Du skal blot huske at planlægge pladsen til selve stikkets sideudgang, når du designer eller monterer i kabinettet.

Kontaktbelægningen er forgyldt, hvilket giver en god og stabil elektrisk forbindelse med lav overgangsmodstand, samtidig med at guldet er modstandsdygtigt over for korrosion og iltning. Det er særligt relevant på signalstik som dette, hvor en ren og stabil forbindelse har betydning for signalkvaliteten over tid.

Fatningen er en BNC hun-fatning med en impedans på 50 ohm og isoleret stikvariant, med polyetylen som isolatormateriale. Den passer til BNC han-stik med tilsvarende impedans. Er du i tvivl om, hvorvidt dit udstyr eller kabel matcher impedansen på 50 ohm, bør en autoriseret installatør eller teknisk kyndig person vurdere det konkrete match, da forkert impedans kan give signaltab eller refleksioner i systemet.

Denne fatning findes i en 90° vinklet udgave, hvor kablet føres ud til siden fremfor lige ud fra printet. Det er praktisk, hvis printet eller kabinettet er lavt, eller hvis du ønsker en mere kompakt kabelføring inde i apparatet. Har du derimod god plads i dybden og vil have kablet til at pege lige ud, skal du kigge efter en fatning med lige orientering i stedet, da denne konkrete model er vinklet.

Denne fatning er udført som hun-type, hvilket betyder, at den har den indvendige kontakt og modtager et han-stik fra kablet eller udstyret, der skal tilsluttes. Hun-fatningen monteres typisk fast på print eller panel, som det er tilfældet her, mens han-stikket sidder for enden af det kabel, du fører til apparatet. De to typer skal altid parres korrekt for at opnå en sikker BNC-forbindelse.
