Solid state relæmodul til Arduino - 2-kanals, 5V
Solid state relæmodul til Arduino - 2-kanals, 5V

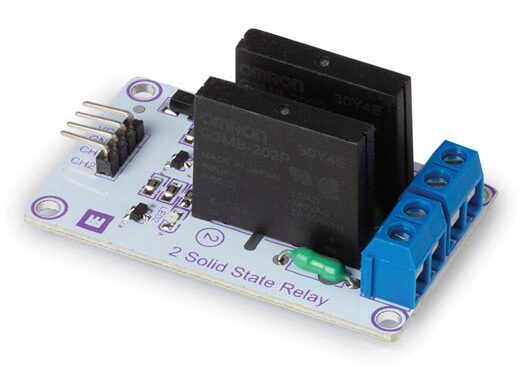

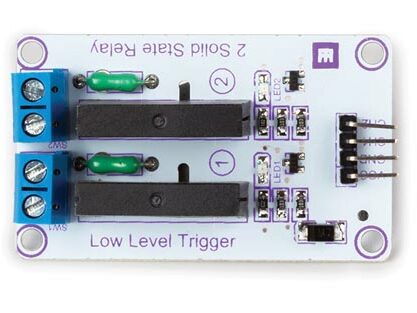

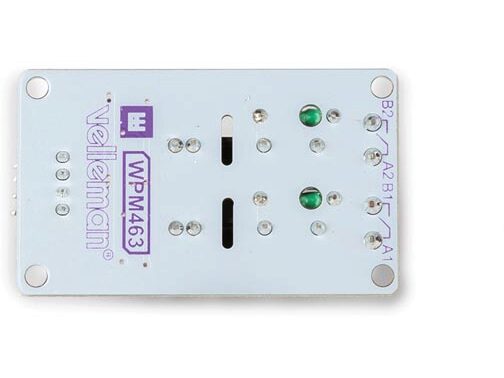

Whadda to-kanals Solid State Relay (SSR)-modulet kan bruges til hurtigt og effektivt at tænde og slukke for AC-belastninger uden at bruge bevægelige dele (f.eks. som et klassisk elektromekanisk relæ). SSR-modulet bru... Se mere
0 stk på lager
1 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Whadda to-kanals Solid State Relay (SSR)-modulet kan bruges til hurtigt og effektivt at tænde og slukke for AC-belastninger uden at bruge bevægelige dele (f.eks. som et klassisk elektromekanisk relæ).
SSR-modulet bruger en fototriac til at give en galvanisk isolation mellem den logiske niveauside og AC-belastningssiden. Begge kanaler kan tændes ved at levere et LAVT logisk niveausignal (0-1,5V), og slukkes ved at give et HØJT logisk niveausignal (3-5V) til dets tilsvarende kanalsignalindgang. Bemærk, at dette modul KUN kan SKIFTE AC-STRØM, op til et maksimum på 2 A, med en maks. spænding på 240 Vac. Forsøger du at bruge dette modul til at skifte DC-belastning eller overskridelse af de specificerede grænser kan beskadige modulet og/eller dine tilsluttede enheder!
Egenskaber:
- Skifter op til 2 uafhængige AC-belastninger uden brug af bevægelige dele
- Giver galvanisk isolering mellem logisk niveauside og AC-side
Tekniske detaljer:
- Maks. belastningsspænding: 240Vac
- Maks. belastningsstrøm: 2A
- Forsyningsspænding: 5Vdc
- SSR arbejdsstrøm: 12,5mA
- SSR triggerspænding: 0 - 1,5Vdc
- SSR triggerstrøm: 2mA
- Vægt: 19,7g
- Mål (B x L x H): 55 x 33 x 23mm
The Whadda two-channel Solid State Relay (SSR) module can be used to quickly and efficiently switch AC loads on and off without using any moving parts (e.g. like a classic electromechanical relay).
The SSR module uses a phototriac to provide a galvanic isolation between the logic level side and the AC load side. Both channels can be switched on by providing a LOW logic level signal (0-1,5V), and off by providing a HIGH logic level signal (3-5V) to its corresponding channel signal input. Note that this module can ONLY SWITCH AC CURRENTS, up to a maximum of 2 A, with a maximum voltage of 240 V AC. Trying to use this module to switch DC loads or exceeding the specified limits can damage the module and/or your connected devices!
Features:
- Switches up to 2 independent AC loads without using any moving parts
- Provides galvanic isolation between logic level side and AC side
Specifications:
- Max load voltage: 240Vac
- Max load current: 2A
- Supply voltage: 5Vdc
- SSR working current: 12,5mA
- SSR trigger voltage: 0 - 1,5Vdc
- SSR trigger current: 2mA
- Weight: 19,7g
- Dimensions (W x L x H): 55 x 33 x 23mm
