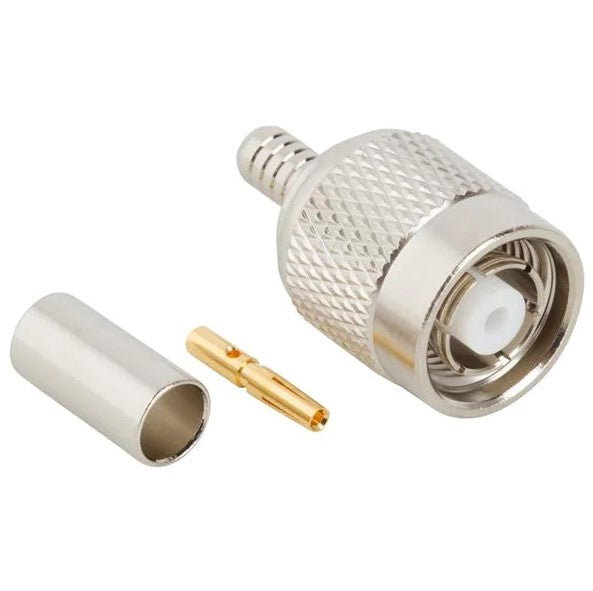

TNC-RP (revers) hun til RG58 kabel, Ø5mm (krimptype)
TNC-RP (revers) hun til RG58 kabel, Ø5mm (krimptype)
TNC-RP hun-stik til RG58-kabel er beregnet til krimpning på et kabel med en yderdiameter på Ø5 mm, og bruges til at afslutte antenne- og signalkabler i RF-installationer. Stikket er fra AMPHENOL RF og bygget til en bø... Se mere
0 stk på lager
12 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
TNC-RP hun-stik til RG58-kabel er beregnet til krimpning på et kabel med en yderdiameter på Ø5 mm, og bruges til at afslutte antenne- og signalkabler i RF-installationer. Stikket er fra AMPHENOL RF og bygget til en bølgeimpedans på 50 ohm, hvilket gør det til det rigtige valg i coax-forbindelser, hvor impedansen skal matche resten af kæden.
Med RP-TNC-typen (reverse polarity) bruges stikket typisk i løsninger til trådløse netværk, radio og antenner, hvor polariteten er byttet om i forhold til et almindeligt TNC-stik. Den lige udførelse gør montagen enkel i tætte kabelføringer, hvor der ikke er plads til vinklede stik.
Fordele ved TNC-RP-stikket
- Krimpmontage: Monteres ved krimpning direkte på kablet, hvilket giver en mekanisk stabil forbindelse uden loddepunkter.
- Kabelkompatibilitet: Passer til RG58 samt en række tilsvarende kabeltyper som LMR195, LMR200, RG141 og flere Belden-kabler, så samme stiktype kan bruges på tværs af kabelvalg.
- Forgyldte kontakter: Kontakterne er forgyldte, hvilket giver god ledningsevne og mindsker overgangsmodstanden i forbindelsen over tid.
- PTFE-isolator: Isolatoren er i PTFE, et materiale der holder signaltabet lavt selv ved høje frekvenser.
- Høj frekvens: Klarer frekvenser op til 11 GHz, så det dækker både klassiske antennesignaler og moderne trådløse bånd.
Til RF-forbindelser med reverse polarity
Stikket monteres med en dedikeret krimpetang beregnet til formålet, og den lige geometri gør det nemt at føre kablet videre uden unødig bøjning. Med en bølgeimpedans på 50 ohm og understøttelse af flere gængse RG- og LMR-kabeltyper er det velegnet, når en eksisterende RP-TNC-forbindelse skal repareres, eller et nyt antennekabel skal afsluttes korrekt.
Ofte stillede spørgsmål om TNC-RP (revers) hun til RG58 kabel, Ø5mm (krimptype)
Hvad bruges TNC-RP stikket til, og hvilket kabel passer det til?
Stikket er en RP-TNC (revers) hun-udgave beregnet til RG58-kabel med en ydre diameter på Ø5 mm. Det bruges typisk til at afslutte et coaxkabel, så det kan kobles til en antenne, router eller andet radioudstyr med en modsvarende RP-TNC-forbindelse. Stikket monteres lige (straight), altså uden vinkel, og har en bølgeimpedans på 50 ohm, hvilket gør det velegnet til almindelige antenne- og RF-installationer.
Hvordan monteres stikket på kablet, og skal jeg bruge specialværktøj?
Stikket er en krimptype, hvilket betyder at den elektriske forbindelse etableres ved at presse stikket fast på kabelets leder og skærm med et krympeværktøj, i modsætning til at lodde eller skrue det på. Den mekaniske fastgørelse er lavet specifikt til kabelmontering, og der findes et dedikeret krympeværktøj (47-10070) til opgaven. Bruger du et krympeværktøj beregnet til denne stiktype, opnår du en stabil og holdbar forbindelse uden lodning.
Hvad betyder de forgyldte kontakter og PTFE-isolatoren for stikkets holdbarhed og signalkvalitet?
Kontakterne er forgyldte, hvilket giver god ledningsevne og gør stikket modstandsdygtigt over for korrosion, så forbindelsen forbliver stabil over tid. Isolatoren er lavet af PTFE, et materiale der tåler høje temperaturer godt og har lavt signaltab. Sammen med den lave impedans på 50 ohm gør det stikket velegnet til stabil signaloverførsel op til en maksimal frekvens på 11 GHz, hvilket dækker de fleste almindelige radio- og antenneopgaver.
Hvad er forskellen på RG58 og de andre kabeltyper stikket også kan monteres på, fx LMR195 eller LMR200?
Stikket passer ikke kun til RG58, men også til en række andre 50 ohm coaxkabler som LMR195, LMR200, RG141 og flere Belden-kabler. Fælles for dem er, at de har en tilsvarende opbygning og diameter, så det samme krimpstik kan bruges på dem alle. Forskellen mellem kabeltyperne ligger typisk i dæmpning og fleksibilitet, så hvilket kabel du skal vælge, afhænger af din konkrete installation og kabellængde, mens selve stikket fungerer ens uanset hvilket af de nævnte kabler du bruger.
Skal jeg vælge et RP-TNC eller et almindeligt TNC-stik?
RP-TNC står for revers polaritet og adskiller sig fra et standard TNC-stik ved, at placeringen af pin og hul inden i stikket er byttet om, selvom den ydre gevindforbindelse ser ens ud. Det gør, at et RP-TNC-stik kun kan parres korrekt med en anden RP-TNC-modpart, og ikke med et almindeligt TNC-stik. Skal du forbinde til udstyr med RP-TNC-tilslutning, fx visse antenner og routere, er dette stik det rigtige valg, mens et almindeligt TNC-udstyr kræver den tilsvarende standardvariant.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
