Kabinet til DIN-moduler - 6U (IP20)

Kabinettet er et tomt kapslingshus, hvor du monterer DIN-skinnemonterede komponenter som automatsikringer, HPFI-relæer, kontaktorer eller lignende. Det er tænkt til situationer, hvor du skal have et par ekstra moduler samlet et sted i installationen, uden at det kræver en hel gruppetavle. Med kun 6 moduler i én række er det oplagt til mindre opgaver, fx en enkelt gruppe der skal udvides, eller hvor der skal etableres en lille selvstændig tavle et sted i huset eller på erhvervsadressen. Kabinettet er fra serien MINI hos producenten Elektro-Plast Nasielsk.

Kabinettet har plads til 6 moduler fordelt på 1 række, hvilket gør det til en kompakt løsning, hvor pladsen skal udnyttes effektivt. Det egner sig godt, hvis du kender antallet af komponenter på forhånd og ikke har brug for meget ekstra plads til senere udvidelse. Skal du bruge flere moduler eller flere rækker, er det værd at kigge efter en større udgave, men til de mindre opgaver er 6 moduler i praksis rigeligt.

IP20 betyder, at kabinettet beskytter mod berøring af strømførende dele og mod faste genstande, men det giver ingen beskyttelse mod vand eller fugt. Det gør kabinettet velegnet til tørre, indendørs omgivelser, hvor der ikke er risiko for vandstænk eller høj luftfugtighed. Driftstemperaturen ligger mellem -20 og 70 °C, så selve temperaturmæssigt kan det klare en del, men skal det placeres i vådrum, udendørs eller andre fugtige omgivelser, bør en autoriseret elinstallatør vurdere, om løsningen er den rette til formålet.

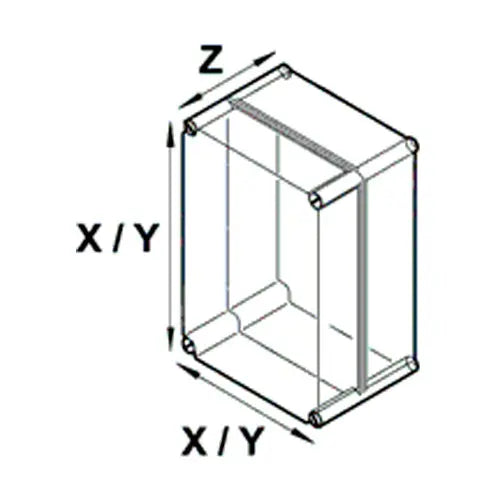

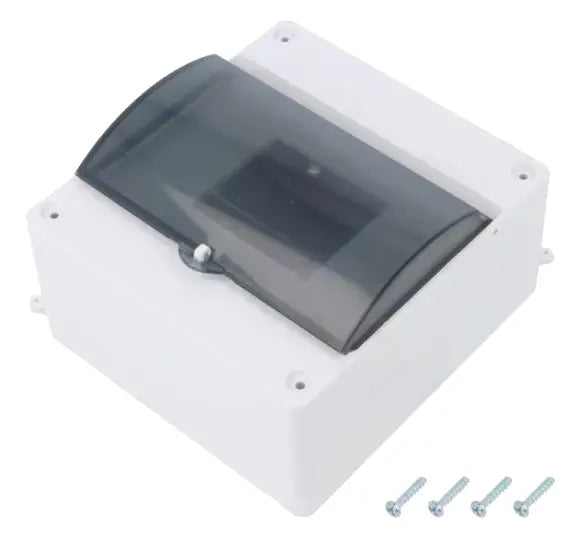

Kabinettet er beregnet til vægmontering og måler 140 mm i højden, 130 mm i bredden og 83 mm i dybden. Huset er hvidt og fremstillet i polystyren, mens dækslet er transparent mørkt, så du kan holde øje med afbrydere og relæer uden at åbne kabinettet. Den kompakte størrelse gør det nemt at finde plads til, også hvor der ikke er meget plads at gøre godt med, fx i et bryggers, teknikrum eller ved en fordelingstavle.

Beskyttelsesklasse II betyder, at kabinettet er dobbeltisoleret, hvilket er en almindelig og betryggende løsning til den type kapsling. IK05 angiver kabinettets mekaniske slagfasthed og fortæller noget om, hvor godt det tåler stød og slag i det daglige, uden at det går ud over funktionen. Sammen med den nominelle spænding på 400 V gør det kabinettet til et solidt valg til den type opgaver, det er designet til, nemlig at huse og beskytte DIN-modulerne indendørs.
